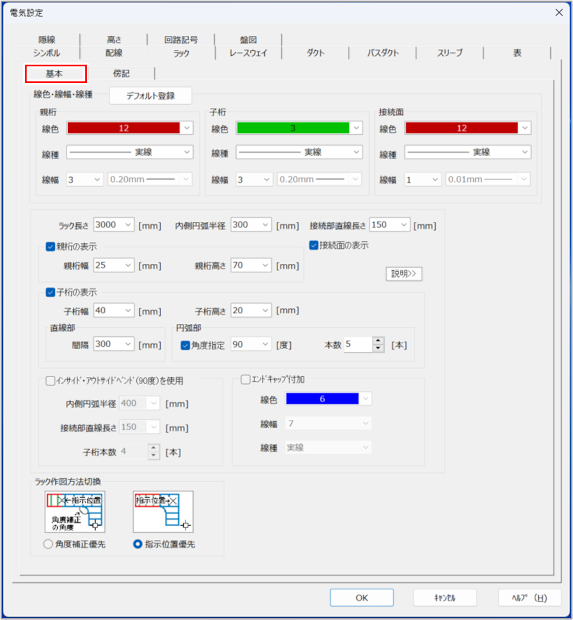

［基本］タブ

線色・線幅・線種

ケーブルラックの色、線幅、線種を設定します。

• ［デフォルト登録］ボタン：新規図面ファイルに、現在の設定を反映させる場合にクリックします。
• ［親桁］［子桁］［接続面］：親桁、子桁、接続面それぞれの［線色］［線種］［線幅］を選択します。

ラック長さ

ケーブルラックの定尺長さをミリメートル（mm）単位で入力します。

内側円弧半径

ケーブルラックの内側の円弧半径をミリメートル（mm）単位で入力します。

接続部直線長さ

ケーブルラックの接続部直線長さをミリメートル（mm）単位で入力します。

接続面の表示

ケーブルラックの接続面を表示する場合にチェックを付けます。

［説明］ボタン

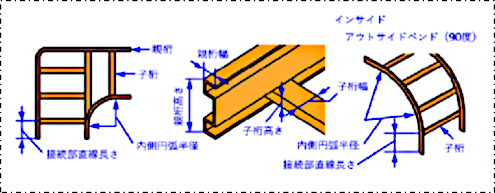

設定項目とケーブルラックの位置関係が表示されます。

親桁の表示

親桁を表示する場合はチェックを付け、［親桁幅］に親桁の幅、［親桁高さ］に高さを、ミリメートル（mm）単位で入力します。

子桁の表示

子桁を表示する場合はチェックを付け、［子桁幅］に子桁の幅、［子桁高さ］に高さを、ミリメートル（mm）単位で入力します。

• ［直線部］：直線部の間隔を、ミリメートル（mm）単位で入力します。
• ［円弧部］：円弧部の角度ごとに子桁の本数を設定する場合は、［角度指定］にチェックを付けて、プルダウンメニューから設定する角度を選択し、子桁の本数を［本数］に入力します。

インサイド・アウトサイドベンド（90度）を使用

インサイド・アウトサイドベンドを使用する場合はチェックを付け、［内側円弧半径］［接続部直線長さ］［子桁本数］にそれぞれの値を入力します。

エンドキャップ付加

エンドキャップを付加する場合はチェックを付け、［線色］［線幅］［線種］を選択します。

ラック作図方法切換

ケーブルラックの作図方法を、［角度補正優先］または［指示位置優先］から選択します。

• ［角度補正優先］：ケーブルラックの曲がり位置としてクリックした位置を、距離補正・角度補正の範囲内で次点の位置に合わせて自動調節します。
• ［指示位置優先］：ケーブルラックの曲がり位置はクリックした位置から変更されません。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
