文字を配置する

図面に文字を配置します。

図面に文字を配置する

［文字］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［基本作図］タブ＞［文字］

［衛生］タブ＞［文字］

［空調］タブ＞［文字］

［ダクト］タブ＞［文字］

［電気］タブ＞［文字］

［傍記］タブ＞［文字］

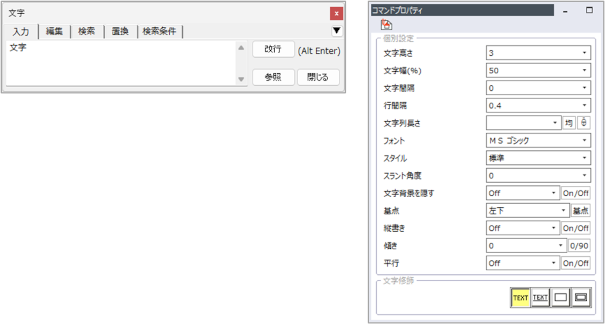

［文字］ダイアログと［コマンドプロパティ］が表示されます。

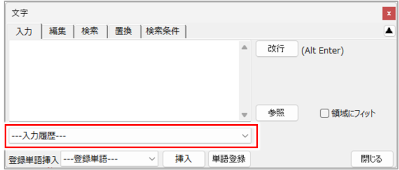

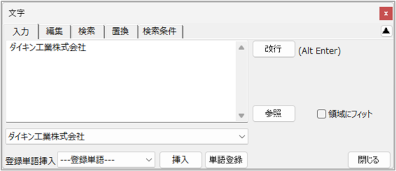

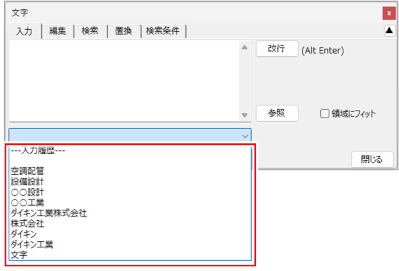

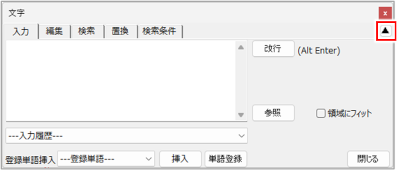

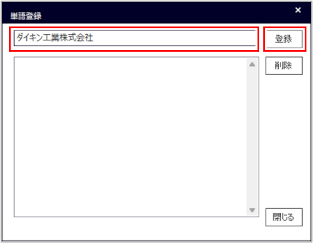

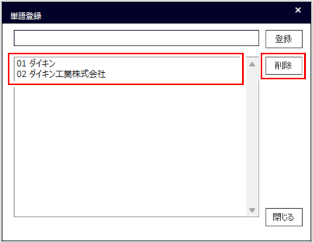

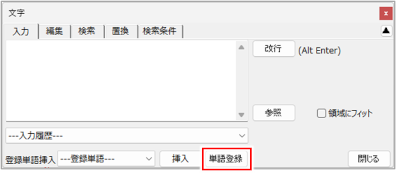

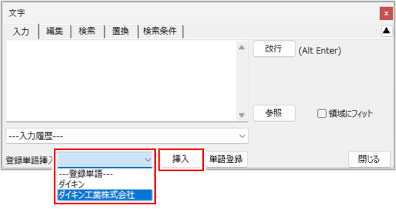

［文字］ダイアログの［入力］タブで、図面に配置したい文字を入力します。

入力欄内では、文字の削除、コピー＆ペーストなど、基本的な編集が行えます。
入力欄内で改行するには、［改行］ボタンをクリックするか、［Alt］＋［Enter］キーを押します。

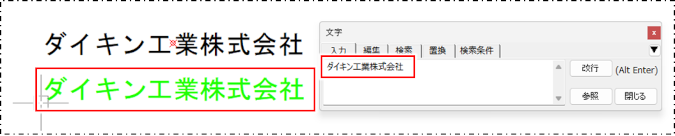

［参照］ボタンをクリックし、図面上の文字をクリックすると、図面上の文字を［入力］タブの入力欄に取り込めます。詳しくは、以下を参照してください。

文字を参照して配置する

［文字］ダイアログの詳細について、詳しくは以下を参照してください。

図面上の文字を編集・検索する

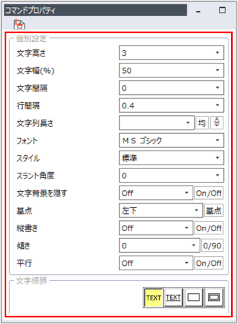

［コマンドプロパティ］で文字の高さ、幅、間隔などを設定します。

項目説明を見る項目説明を見る

項目	説明
文字高さ	文字の大きさをmm単位で入力します。
文字幅（％）	文字の幅を入力します。［文字高さ］の値に対する比率で設定します。
文字間隔	文字と文字の間隔をmm単位で入力します。
行間隔	改行した場合の行の間隔をmm単位で入力します。
文字列長さ	文字列の長さを設定します。（均等割り付け【文字列長さ】）をクリックして入力欄に長さを数値で入力するか、（均等割り付け【マウス指示】）をクリックし、図面上で文字列の開始点と終了点をクリックします。
フォント	プルダウンメニューで、フォントを選択します。フォント名の先頭に「@」のあるフォントは、括弧やハイフンなど記号が縦書きの向きで登録されているフォントです。
スタイル	文字スタイルを［標準］［斜体］［太字］［太字・斜体］から選択します。
スラント角度	文字の傾きの角度を入力します。
文字背景を隠す	文字の背景を隠す場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。［On］にすることで文字の背景がくり抜かれた状態になり、他の図形と重なっている場合でも文字が見やすくなります。

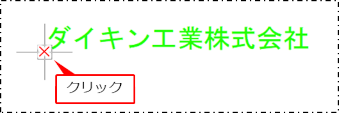

基点	文字の配置の基準となる点を選択します。［基点］ボタンをクリックすると［基点変更］ダイアログで基点を設定できます。［文字位置は変えない］：文字の基点を変更するときに、基点のみを変更して文字の位置を変更しない場合は、チェックを付けます。
縦書き	文字を縦書きにする場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。括弧やハイフンなどの記号が含まれる文字を縦書きにする場合は、フォント名の先頭に「@」のあるフォントを選択してください。
傾き	文字列の角度を入力します。［0/90］ボタンをクリックすると、［0］と［90］が交互に切り替わります。［平行］が［On］の場合、本項目を設定できません。
平行	指定した線に平行に文字列を配置する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

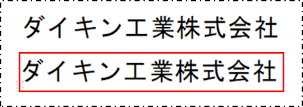

文字修飾	文字に修飾を加えます。（文字のみ）：文字のみを配置します。（下線）：下線付きの文字を配置します。（BOX）：囲み付きの文字を配置します。（2重BOX）：2重線の囲み付きの文字を配置します。（文字修飾オフセット）：（文字のみ）以外をクリックすると表示されます。クリックすると［文字修飾オフセット］ダイアログが表示され、文字と、下線・BOX・2重BOXとの距離を設定できます。（文字のみ）以外をクリックすると、以下の［文字修飾設定］の項目が表示されます。
横幅	下線、BOX、2重BOXの横幅を入力します。横幅を自動的に設定する場合は、［自動調整］を選択します。
縦幅	BOX、2重BOXの縦幅を入力します。縦幅を自動的に設定する場合は、［自動調整］を選択します。
内枠幅	2重BOXの外枠と内枠の間隔を入力します。
罫線	行間に罫線を引く場合は、［あり］を選択します。［切替］ボタンでも切り替えられます。
線種	下線や枠の線種を選択します。
線色	下線や枠の線色を選択します。
線幅	下線や枠の線幅を選択します。
