文字を置換する

図面に配置された文字を検索し、他の文字に置換します。文字の種類や書式について条件を指定して検索することや、置換後の文字の書式を設定することもできます。

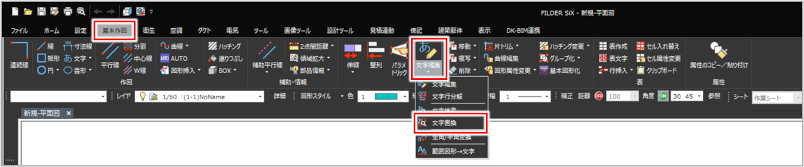

［基本作図］タブの［文字編集］プルダウンメニューから［文字置換］コマンド（）をクリックして実行します。

［文字］ダイアログの［置換］タブが表示されます。

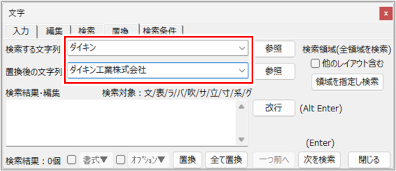

［検索する文字列］と［置換後の文字列］を入力します。

項目	説明
検索する文字列	検索する文字列を入力します。［参照］ボタンをクリックし、図面上の文字をクリックすると、図面上の文字を入力欄に取り込めます。
置換後の文字列	置換後の文字列を入力します。［参照］ボタンをクリックし、図面上の文字をクリックすると、図面上の文字を入力欄に取り込めます。
他のレイアウト含む	他のレイアウトの文字列を検索する場合に、チェックを付けます。
［領域を指定し検索］ボタン	図面上で指定した領域で検索します。
検索結果・編集	検索結果の文字が1件ずつ表示されます。文字列を編集することもできます。
［改行］ボタン	［検索結果・編集］の文字列を改行します。［Alt］＋［Enter］キーを押して改行することもできます。
検索結果	検索結果の件数が表示されます。
［書式▼］ボタン	チェックを付け、［書式▼］ボタンをクリックすると、ダイアログの下部に［検索書式条件］が表示され、検索する文字の書式を指定できます。
［オプション▼］ボタン	チェックを付け、［オプション▼］ボタンをクリックすると、ダイアログの下部に［置換オプション］が表示され、置換後の文字列の書式を指定できます。詳しくは、以下を参照してください。置換後の書式を設定する
［置換］ボタン	選択している文字を置換します。文字が選択されていない場合は、検索を実行します。
［全て置換］ボタン	図面上の、条件に合う文字を一括して置換します。
［一つ前へ］ボタン	1つ前の検索結果に戻ります。
［次を検索］ボタン	次の検索結果を表示します。［Enter］キーを押しても表示できます。
［閉じる］ボタン	ダイアログを閉じます。

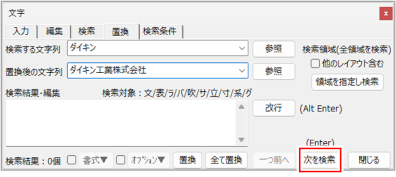

［次を検索］ボタンをクリックするか、［Enter］キーを押します。

［検索結果・編集］に検索された文字列が表示されます。図面上では、検索された文字列の色が変わります。

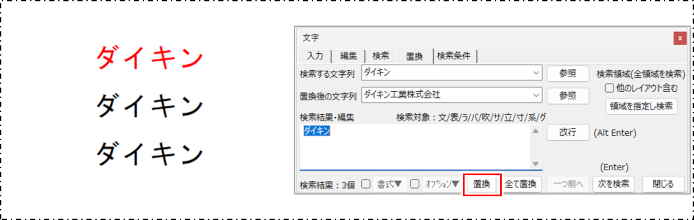

置換対象の文字列であることを確認し、［置換］ボタンをクリックします。

置換せず次を検索する場合は、［次を検索］ボタンをクリックします。

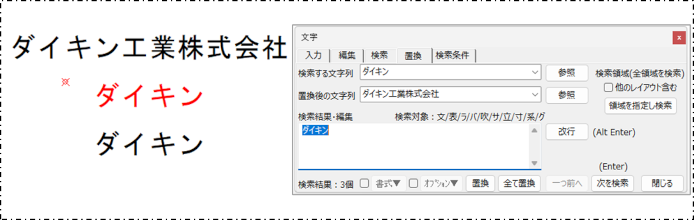

選択されていた文字が置換され、次の文字が選択されます。

以降、［置換］ボタンをクリックするごとに選択文字が置換されます。置換を終了する場合は、［閉じる］ボタンをクリックします。

文字の種類や書式などを指定して置換できます。置換方法は、検索の場合と同様です。詳しくは、以下を参照してください。

条件を指定して検索する

書式を指定して検索する

置換後の書式を設定する

置換後の書式を設定して、置換できます。

［文字］ダイアログの［置換］タブで、［検索する文字列］と［置換後の文字列］を入力します。

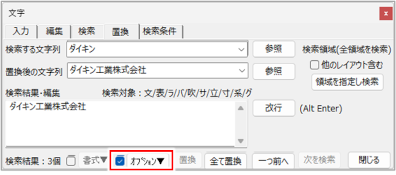

［オプション▼］にチェックを付け、［オプション▼］ボタンをクリックします。

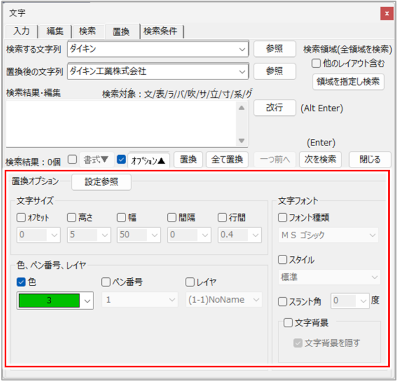

［文字］ダイアログの下に［置換オプション］が表示されます。

［置換オプション］で、置換後の書式を設定します。

項目説明を見る項目説明を見る

項目	説明
［設定参照］ボタン	［設定参照］ボタンをクリックし、図面上の参照する文字をクリックすると、その文字の書式が［置換オプション］に取り込まれます。
文字サイズ	文字のサイズについて、置換後の書式とする項目にチェックを付けて数値を入力します。
色、ペン番号、レイヤ	文字の色、ペン番号、レイヤについて、置換後の書式とする項目にチェックを付け、設定を選択します。
文字フォント	フォント種類、スタイル、スラント角、文字背景について、置換後の書式とする項目にチェックを付けて、設定を選択します。

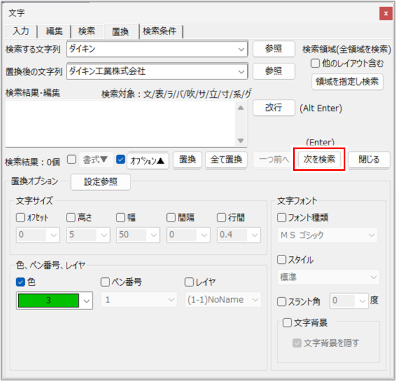

［次を検索］ボタンをクリックするか、［Enter］キーを押します。

［検索結果・編集］に検索された文字列が表示されます。図面上では、検索された文字列の色が変わります。

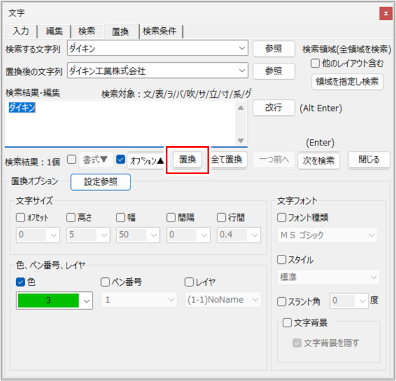

置換対象の文字列であることを確認し、［置換］ボタンをクリックします。

検索された文字列が、設定した書式の文字列に置換されます。
