［文字サイズ設定］ダイアログの設定
基本図形、配線傍記、条数、寸法線、記号文字、シンボル文字、ラック傍記での文字サイズ、文字幅、文字間隔、行間隔などを設定します。
|
ダイアログの開き方 |
［設定］タブ＞［文字サイズ設定］ |
| 項目 | 説明 |
|

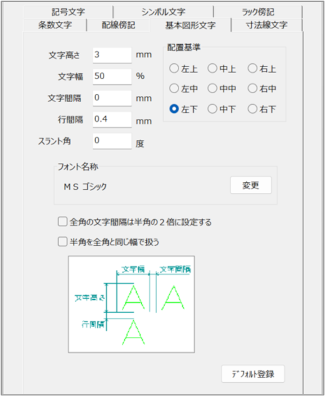

［基本図形文字］タブ |
基本作図で使用する文字の文字サイズや文字間隔、行間隔などを設定します。 |
|
［配線傍記］タブ |
傍記自動表示における電気の配線傍記で使用する文字の文字サイズおよび文字幅、文字間隔などを設定します。 |
|
［条数文字］タブ |
電線の条数文字で使用する文字の文字サイズや文字幅、文字間隔などを設定します。 |
|
［寸法線文字］タブ |
寸法線文字のサイズや間隔などを設定します。設定内容をデフォルトに登録することもできます。 |
|
［記号文字］タブ |
記号文字（配管サイズ記号、ダクトサイズ記号、スリーブサイズ記号、立管寸法、系統記号、風流方向矢線記号などに使われている文字）のサイズや間隔などを設定します。設定内容をデフォルトに登録することもできます。 |
|
［シンボル文字］タブ |
電気シンボルで使用する文字のサイズや間隔などを設定します。設定内容をデフォルトに登録することもできます。 |
|
［ラック傍記］タブ |
ラックの傍記で使用する文字のサイズや間隔などを設定します。設定内容をデフォルトに登録することもできます。 |
