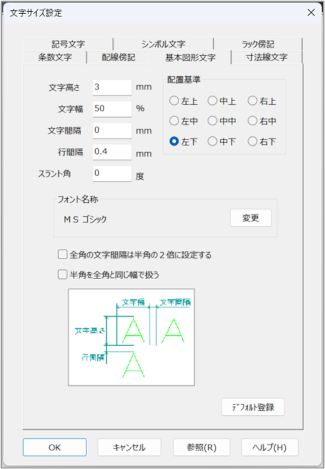

［基本図形文字］タブ

コマンドで使用するフォントや文字サイズなどを設定します。

フォントは、TrueTypeフォントのほか、プロッタフォントにも対応しています。

項目	説明
文字高さ	文字の高さを、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。
文字幅	半角文字の幅を、［文字高さ］に対する比率（パーセント）で入力します。
文字間隔	文字の間隔を、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。
行間隔	改行時の行間隔を、ミリメートル（mm）単位で入力します。
スラント角	プロッタフォント使用時、入力した角度（-85°～85°）で文字を傾けることができます。TrueTypeフォント使用時は、0以外の値を入力した場合、入力した角度に関わらず、斜体フォントが適用されます。
配置基準	文字を配置するときの基準点を選択します。
フォント名称	使用しているフォントの名称が表示されます。
［変更］ボタン	クリックすると［フォント］ダイアログが表示され、使用するフォント、フォントスタイル、文字の背景を設定できます。［フォント］ダイアログ
全角の文字間隔は半角の2倍に設定する	全角文字で使用する文字間隔を、半角文字の2倍にする場合はチェックを付けます。
半角を全角と同じ幅で扱う	半角文字の幅が全角文字と同じ幅になるように文字間隔を調整する場合は、チェックを付けます。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［参照］ボタン	クリックするとダイアログがいったん閉じ、図面上の文字をクリックすることにより、文字の設定値を反映できます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

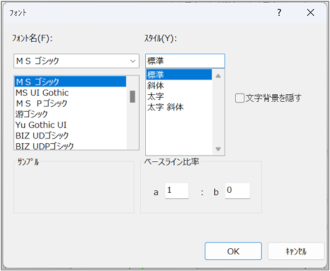

［フォント］ダイアログ

使用するフォント、斜体や太字などのスタイル、文字背景を設定します。

項目	説明
フォント名	一覧からフォントを選択します。
スタイル	文字の傾きや太さを選択します。
文字背景を隠す	チェックすると、文字が図形や部品と重なった場合、文字の背景を隠すことができます。
ベースライン比率	SXFファイルでデータをやり取りする際に使用する値が表示されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
