電気図面に傍記を配置する

電気の配線・ケーブルラック・スリーブにサイズや配置高さを表す傍記を配置します。

［傍記］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［電気］タブ＞［傍記］

［傍記］タブ＞［傍記］

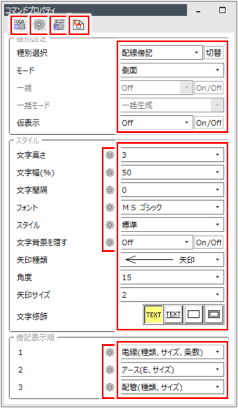

［コマンドプロパティ］が表示されます。

傍記を設定します。

項目説明を見る項目説明を見る

項目	説明
（配線傍記設定）	［電気設定］ダイアログの［配線］タブの［傍記］タブで、電気配線の傍記表示の詳細設定を行う場合はクリックします。［傍記］タブについて、詳しくは以下を参照してください。［傍記］タブ
（ラック傍記設定）	［電気設定］ダイアログの［ラック］タブの［傍記］タブで、ケーブルラックの傍記表示の詳細設定を行う場合はクリックします。［傍記］タブについて、詳しくは以下を参照してください。［傍記］タブ
（スリーブサイズ記号設定）	［記号設定］ダイアログの［スリーブサイズ記号］タブで、スリーブサイズの傍記表示の詳細設定を行う場合はクリックします。［スリーブサイズ記号］タブについて、詳しくは以下を参照してください。［スリーブサイズ記号］タブ
（デフォルト登録）	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
種別選択	傍記の種類を［配線傍記］［ラック傍記］［スリーブサイズ記号］から選択します。［切替］ボタンをクリックすると、選択肢が順に切り替わります。
モード	傍記の配置方法を選択します。［側面］：配線やケーブルラックなどと平行に配置します。［管中心］：配線やラックなどの中心線上に配置します。文字の背景となる中心線は隠されます。［引出し］：任意の位置から矢印を引き出して配置します。
一括	傍記の配置時は、本項目は選択できません。
一括モード	傍記の配置時は、本項目は選択できません。
仮表示	サイズ記号を仮表示（印刷されない表示）にする場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
（文字サイズ設定）	［文字サイズ設定］ダイアログの［配線傍記］タブで、文字サイズの詳細設定を行う場合はクリックします。［配線傍記］タブについて、詳しくは以下を参照してください。［配線傍記］タブ
文字高さ	文字の高さ（プロッタ出力したときの実寸）を入力します。
文字幅（％）	文字の幅（半角文字）を、文字の高さに対する比率で入力します。
文字間隔	文字の間隔（プロッタ出力したときの実寸）を入力します。
行間隔	行の間隔を入力します。
フォント	フォントを選択します。
スタイル	文字の傾きや太さを選択します。
文字背景を隠す	傍記の文字と図形が重なった場合に、文字の背景を隠すときは［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
矢印種類	［モード］で［引出し］を選択した場合に、引き出し線の矢印の形状を選択します。
角度	［矢印種類］で矢印を選択した場合に、矢印の角度を1～30°の範囲で入力します。
矢印サイズ	引き出し線の先端形状（矢尻）の大きさを入力します。［矢印種類］で［なし］を選択した場合は設定できません。
文字修飾	文字修飾を選択します。［なし］：文字を修飾しません。［下線］：文字に下線を付けます。［一重枠］：文字を一重に囲みます。［二重枠］：文字を二重に囲みます。選択した文字修飾によって、異なる設定項目が表示されます。［なし］を選択した場合：追加の設定項目はありません。［下線］を選択した場合：［一重枠］を選択した場合：［二重枠］を選択した場合：
（文字修飾オフセット）	オフセット印刷時に文字の詳細設定を行う場合はクリックします。［文字修飾オフセット］ダイアログで各項目を設定し、［OK］ボタンをクリックします。［文字修飾］で［下線］［一重枠］［二重枠］を選択した場合に設定できます。［横］：印刷範囲の左右の端から文字までの距離を入力します。［縦］：印刷範囲の下から文字までの距離を入力します。
文字修飾設定	［文字修飾］で［なし］以外を選択した場合に、選択した項目に応じて文字修飾の設定を行います。（a）［横幅］：文字修飾の横幅を自動調整する場合は［自動調整］を選択し、自動調整しない場合は数値を入力します。（b）［線種］：線種を選択します。（c）［線色］：色を選択します。（d）［線幅］：線幅を選択します。［設定］ダイアログの［印刷色・線幅］で［ペン番号ごとに線幅を設定］を選択した場合に設定できます。［印刷色・線幅］（e）［縦幅］：文字修飾の縦幅を自動調整する場合は［自動調整］を選択し、自動調整しない場合は数値を入力します。（f）［罫線］：罫線の有無を選択します。［切替］ボタンをクリックすると、［あり］と［なし］が交互に切り替わります。（g）［内枠幅］：二重枠の内枠と外枠の間の幅を入力します。
傍記表示順	傍記で表示する内容の順番を設定します。表示不要の場合は、［なし］を選択します。
（配線傍記設定）（ラック傍記設定）（スリーブサイズ記号設定）	［選択種別］で選択した項目に応じて、電気配線やケーブルラックの傍記表示や、スリーブサイズ記号の表示の詳細設定を行う場合はクリックします。詳しくは、以下を参照してください。［傍記］タブ（電気配線の場合）［傍記］タブ（ケーブルラックの場合）［スリーブサイズ記号］タブ

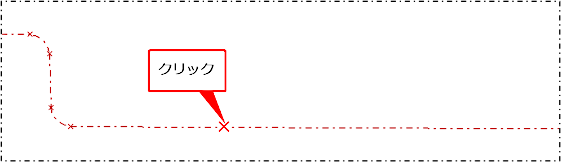

電線、ケーブルラック、またはスリーブをクリックします。

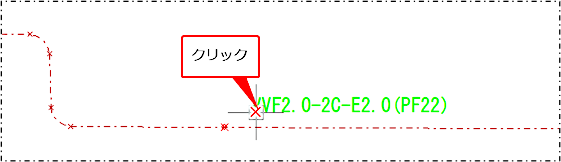

仮表示を確認し、配置位置をクリックします。

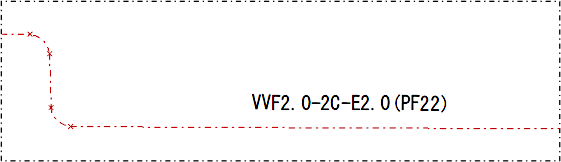

傍記が配置されます。
