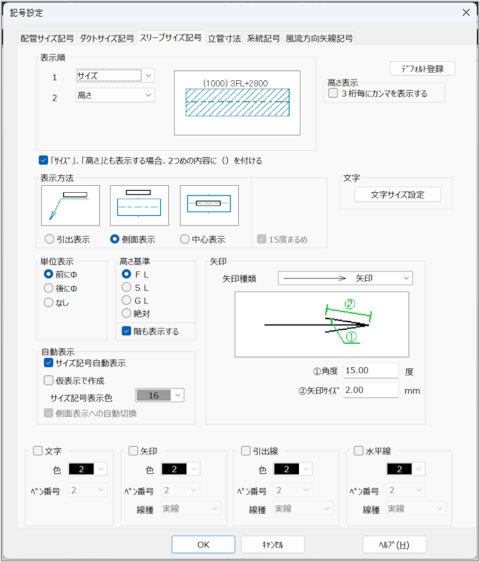

［スリーブサイズ記号］タブ

表示順

サイズと高さの表示順序を設定します。1～2の番号の順序で各項目が表示されます。表示する必要がない場合は「なし」を選択します。

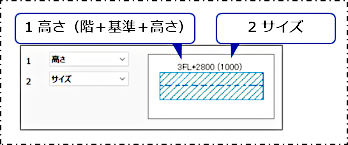

以下は、［表示順］の設定と実際の表示の一例です。

シートに階を設定している場合は、［高さ］を選択すると階情報も表示されます。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

3桁毎にカンマを表示する

高さを表示する際、3桁ごとにカンマを表示する場合はチェックを付けます。

「サイズ」、「高さ」とも表示する場合、2つめの内容に（）を付ける

サイズと高さの両方を表示する場合、2つ目の値を（ ）カッコに入れて表示するときはチェックを付けます。

表示方法

スリーブサイズ記号の表示方法を選択します。

• ［引出表示］：スリーブの任意の位置から矢印付きの引き出し線を用いて配置します。
• ［側面表示］：スリーブと平行に配置します。
• ［中心表示］：スリーブの中心に配置します。文字と重なった中心線は表示されません。

15度まるめ

引き出し線を15°単位で補正する場合はチェックを付けます。［表示方法］で［引出表示］を選択した場合に設定できます。

［文字サイズ設定］ボタン

クリックすると［文字サイズ設定］ダイアログの［記号文字］タブが表示され、スリーブサイズ記号の文字の大きさなどを設定できます。

［記号文字］タブ

単位表示

スリーブサイズの単位表示を選択します。

高さ基準

スリーブに表示するサイズ記号の高さ基準を選択します。

階も表示する

階も表示する場合は、チェックを付けます。

シートに階を設定している場合に階が表示されます。

躯体の高さを設定する

サイズ記号自動表示

スリーブの作図時、スリーブサイズ記号を自動表示する場合はチェックを付けます。

仮表示で作成

スリーブサイズ記号を仮表示する場合はチェックを付けます。仮表示されているスリーブサイズ記号は印刷されません。

サイズ記号表示色

仮表示されるスリーブサイズ記号の色を選択します。

側面表示への自動切替

チェックを付けると、［表示方法］で［中心表示］を選択している場合、スリーブの幅にスリーブサイズ記号が収まらないときは、自動的に側面表示に切り替わります。

矢印種類

矢印の種類を選択します。

角度

矢印の先端形状の角度を入力します。

矢印サイズ

矢印の先端形状の大きさをミリメートル（mm）単位で入力します。

文字

チェックを付けると、スリーブサイズ記号の文字の色、およびペン番号を設定できます。

矢印

チェックを付けると、スリーブサイズ記号の矢印の色、およびペン番号を設定できます。

引出線

チェックを付けると、スリーブサイズ記号の引き出し線の色、およびペン番号を設定できます。

水平線

チェックを付けると、スリーブサイズ記号の水平線の色、およびペン番号を設定できます。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
