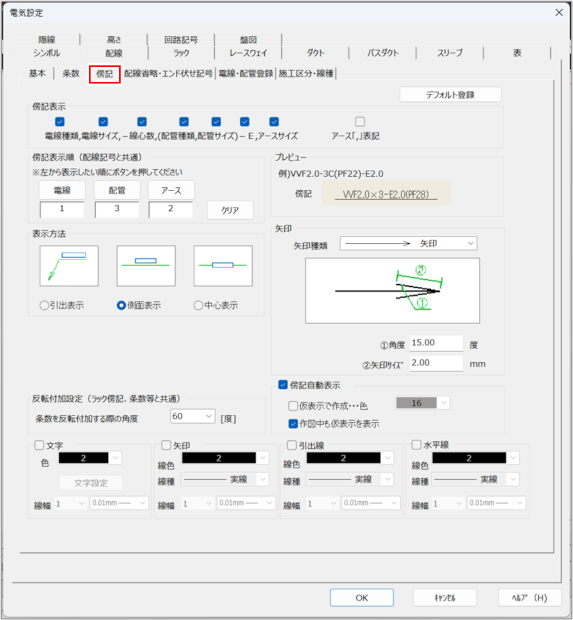

［傍記］タブ

配線の傍記の表示内容、表示順、自動表示の有無を設定します。文字、引き出し線、矢印なども設定できます。

項目	説明
傍記表示	傍記として表示する内容にチェックを付けます。表示される内容は［プレビュー］で確認できます。
傍記表示順	［電線］［配管］［アース］それぞれのボタンを、表示する順序でクリックします。ボタンの下に順番が表示されます。［クリア］ボタンをクリックすると、表示順の設定がリセットされ、再設定できます。
プレビュー	［傍記表示］［傍記表示順］で設定した内容が表示されます。
表示方法	傍記の表示方法を、以下の3つから選択します。［引出表示］：電線の任意の位置から引き出し線と矢印を用いて表示します。［側面表示］：電線と平行に表示します。［中心表示］：電線の中心に表示します。
矢印	傍記の矢印の種類と大きさを設定します。［矢印種類］：引き出し線の矢印の種類を選択します。［角度］：矢尻の広がる角度を1°～30°の範囲で入力します。［矢印サイズ］：矢尻の長さをミリメートル（mm）単位で入力します。
反転付加設定	傍記を反転表示するかどうかの基準とする配線の角度を入力します。0°～90°の範囲で入力できます。［配線］タブの［条数］タブ、［ラック］タブの［傍記］タブの設定と連動します。
傍記自動表示	配線を作図する際、傍記を自動表示する場合にチェックを付け、以下の項目で色と表示方法を設定します。［仮表示で作成…色］：自動表示する傍記を、プロッタ出力されない仮表示で作成する場合はチェックを付け、色を選択します。［作図中も仮表示を表示］：仮表示しながら作図する場合はチェックを付けます。
文字	傍記の文字について設定する場合にチェックを付け、色、線幅を選択します。［文字設定］ボタンをクリックすると［文字サイズ設定］ダイアログの［配線傍記］タブが表示され、使用するフォントや文字サイズなどを設定できます。［配線傍記］タブ
矢印引出線水平線	傍記の矢印、引き出し線、水平線について設定する場合にチェックを付け、色、線種、線幅を選択します。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
