支持金物や配管架台を配置する

支持金物、配管架台、プレートを配置します。

［支持金物］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［支持金物］

［空調］タブ＞［支持金物］

［ダクト］タブ＞［支持金物］

［電気］タブ＞［支持金物］

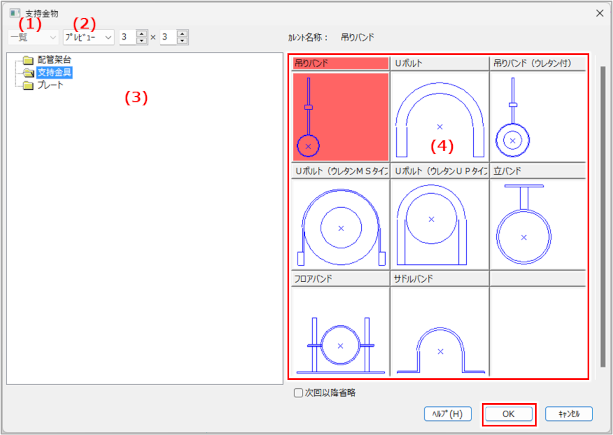

［支持金物］ダイアログが表示されます。

フォルダ一覧で部品の種類を選択して、部品一覧で部品を選択し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
（1）表示方法	部品一覧の表示方法を選択します。［プレビュー］：部品名称とプレビューを表示します。プレビュー表示数で部品一覧の縦・横の表示数を選択できます。［一覧表示］：型番と部品名称を一覧表示します。項目名の［型番］［部品名称］をクリックすると、部材を昇順または降順に並び替えることができます。
（2）プレビュー表示数	（1）で［プレビュー］を選択した場合は、部品一覧の縦・横の表示数を入力します。
カレント名称	（4）で選択している部品の名称が表示されます。
（3）フォルダ一覧	部品データのフォルダがツリー表示されます。選択しているフォルダに分類される部品データが部品一覧に表示されます。
（4）部品一覧	（3）で選択しているフォルダに分類される部品が表示されます。
次回以降省略	［支持金物］コマンド実行時に、［支持金物］ダイアログを表示しない場合は、チェックを付けます。次回より［支持金物配置］ダイアログのみ表示され、前回配置した部品が表示されます。［支持金物］ダイアログで別の部品を選択する場合は、［支持金物配置］ダイアログの［検索］ボタンをクリックします。

［支持金物配置］ダイアログが表示されます。

［支持金物配置］ダイアログで分類や部品などを設定し、配置します。

作図する部品によって設定項目が異なります。

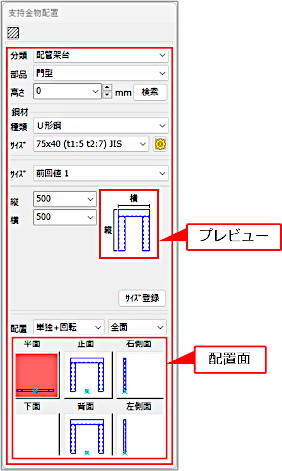

配管架台を作図する場合配管架台を作図する場合

架台の作図方法を設定します。

項目説明を見る項目説明を見る

項目	説明
分類	手順2で選択した部品の分類が表示されます。他の部品を配置するには、プルダウンメニューから分類を選択し、［部品］から配置する部品を選択します。
部品	手順2で選択した部品が表示されます。他の部品を配置するには、プルダウンメニューから部品を選択します。
高さ	部品を配置する高さを入力します。
［検索］ボタン	配置する部品を変更する場合にクリックします。クリックすると、［支持金物］ダイアログが表示されます。
種類	鋼材の種類を、［U形鋼］［L形鋼］から選択します。
サイズ（鋼材）	鋼材のサイズを選択します。鋼材のサイズは、（鋼材設定）をクリックして表示される［鋼材設定］ダイアログの［鋼材サイズ］タブで設定できます。設定した鋼材のサイズが、［サイズ］プルダウンメニューに表示されます。
サイズ	配置する部品の縦横のサイズを、前回値と［サイズ登録］ボタンで登録したサイズから選択します。
縦横横 1 横 2	［サイズ］の選択肢以外のサイズで配置する場合に、部品の縦横のサイズを入力します。［部品］で［吊型］を選択した場合は、［縦］［横 1］［横 2］を入力します。
プレビュー	配置する部品の各サイズの位置が表示されます。
［サイズ登録］ボタン	配置する部品のサイズを登録する場合にクリックします。クリックすると、［サイズ登録］ダイアログが表示されます。縦横のサイズを入力し、［OK］ボタンをクリックすると、サイズが登録されます。登録したサイズは、［サイズ］プルダウンメニューで選択できます。
配置	配置方法と外形図の表示面を選択します。配置方法［単独＋回転］：部品の配置位置をクリック後、マウスを使って配置角度を変更します。［単独］：部品の配置位置でクリックします。配置する前に、キーボードの［←］キーまたは［→］キーで配置角度を変更できます。表示面図面に配置する外形図の表示面を選択します。選択した配置面のプレビューがダイアログの最下部に表示されます。すべての配置面をプレビュー表示するには、［全面］を選択します。
配置面（プレビュー）	図面に配置する外形図の表示面を選択します。

［配置］で選択した項目に応じて、それぞれ以下のように架台を配置します。

［配置］で［単独＋回転］を選択した場合

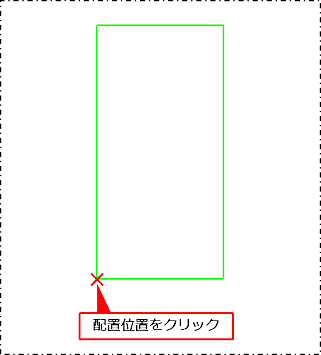

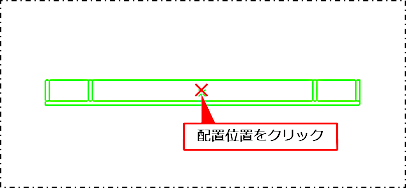

配置位置をクリックします。

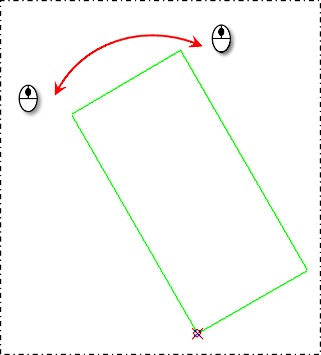

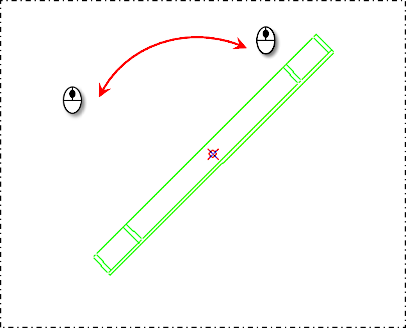

配置角度をマウスで指定します。

マウスで部品を回転させて、配置角度を指定します。

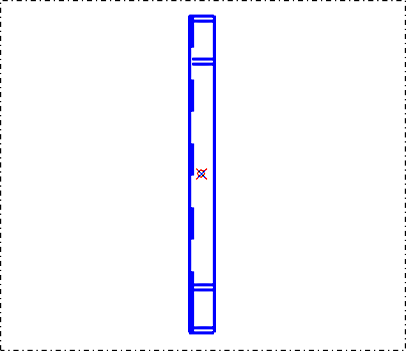

部品が配置されます。

［配置］で［単独］を選択した場合

配置角度を、キーボードの［←］［→］で指定します。

配置位置をクリックします。

部品が配置されます。

支持金具を作図する場合支持金具を作図する場合

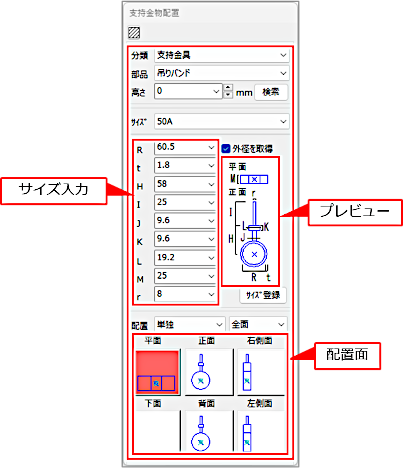

支持金具の作図方法を設定します。

ここでは、以下の設定をしている場合を例に作図方法を説明します。

［外径を取得］にチェックを付ける
［配置］で［単独］を選択

項目説明を見る項目説明を見る

項目	説明
分類	手順2で選択した部品の分類が表示されます。他の部品を配置するには、プルダウンメニューから分類を選択し、［部品］から配置する部品を選択します。
部品	手順2で選択した部品が表示されます。他の部品を配置するには、プルダウンメニューから部品を選択します。
高さ	部品を配置する高さを入力します。
［検索］ボタン	配置する部品を変更する場合にクリックします。クリックすると、［支持金物］ダイアログが表示されます。
サイズ	配置する部品のサイズを、前回値と［サイズ登録］ボタンで登録したサイズから選択します。
サイズ入力	［サイズ］の選択肢以外のサイズで配置する場合に、プレビューに表示される部品の形状・寸法位置に合わせて各部のサイズを入力します。
外径を取得	配置する部品の外径を取得したい場合にチェックを付けます。
プレビュー	配置する部品の各サイズの位置が表示されます。
［サイズ登録］ボタン	配置する部品のサイズを登録する場合にクリックします。クリックすると、［サイズ登録］ダイアログが表示されます。各サイズを入力し、［OK］ボタンをクリックすると、サイズが登録されます。登録したサイズは、［サイズ］プルダウンメニューで選択できます。
配置	配置方法と外形図の表示面を選択します。配置方法［単独＋回転］：部品の配置位置をクリック後、マウスを使って配置角度を変更します。［単独］：部品の配置位置でクリックします。配置する前に、キーボードの［←］キーまたは［→］キーで配置角度を変更できます。表示面図面に配置する外形図の表示面を選択します。選択した配置面のプレビューがダイアログの最下部に表示されます。すべての配置面をプレビュー表示するには、［全面］を選択します。
配置面（プレビュー）	図面に配置する外形図の表示面を選択します。

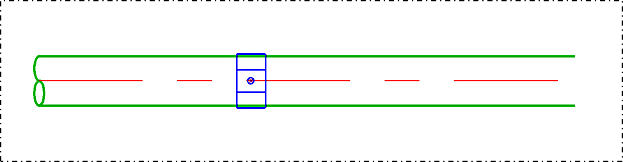

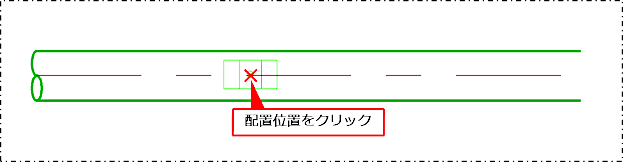

配置する配管の中心線上をクリックします。

部品が配置されます。

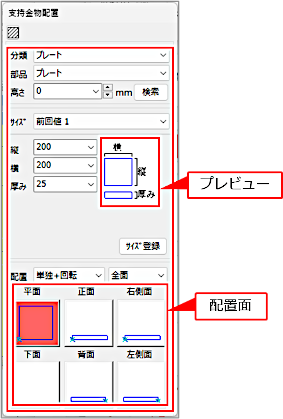

プレートを作図する場合プレートを作図する場合

プレートの作図方法を設定します。

項目説明を見る項目説明を見る

項目	説明
分類	手順2で選択した部品の分類が表示されます。他の部品を配置するには、プルダウンメニューから分類を選択し、［部品］から配置する部品を選択します。
部品	手順2で選択した部品が表示されます。他の部品を配置するには、プルダウンメニューから部品を選択します。
高さ	部品を配置する高さを入力します。
［検索］ボタン	配置する部品を変更する場合にクリックします。クリックすると、［支持金物］ダイアログが表示されます。
サイズ	配置する部品の縦横と厚みのサイズを、前回値と［サイズ登録］ボタンで登録したサイズから選択します。
縦横厚み	［サイズ］の選択肢以外のサイズで配置する場合に、部品の縦横と厚みのサイズを入力します。
プレビュー	配置する部品の各サイズの位置が表示されます。
［サイズ登録］ボタン	配置する部品のサイズを登録する場合にクリックします。クリックすると、［サイズ登録］ダイアログが表示されます。縦横と厚みのサイズを入力し、［OK］ボタンをクリックすると、サイズが登録されます。登録したサイズは、［サイズ］プルダウンメニューで選択できます。
配置	配置方法と外形図の表示面を選択します。配置方法［単独＋回転］：部品の配置位置をクリック後、マウスを使って配置角度を変更します。［単独］：部品の配置位置でクリックします。配置する前に、キーボードの［←］キーまたは［→］キーで配置角度を変更できます。表示面図面に配置する外形図の表示面を選択します。選択した配置面のプレビューがダイアログの最下部に表示されます。すべての配置面をプレビュー表示するには、［全面］を選択します。
配置面（プレビュー）	図面に配置する外形図の表示面を選択します。

［配置］で選択した項目に応じて、それぞれ以下のようにプレートを配置します。

［配置］で［単独＋回転］を選択した場合

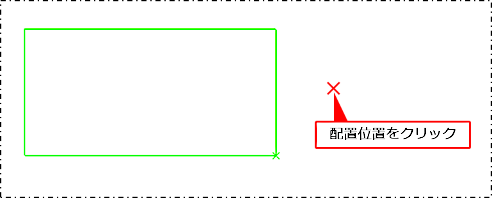

配置位置をクリックします。

配置角度をマウスで指定します。

マウスで部品を回転させて、配置角度を指定します。

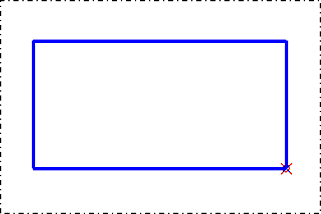

部品が配置されます。

［配置］で［単独］を選択した場合

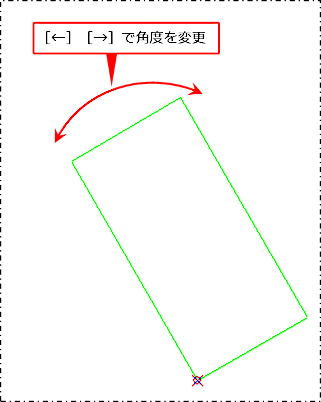

配置角度を、キーボードの［←］［→］で指定します。

配置位置をクリックします。

部品が配置されます。

ハッチング・塗りつぶし設定ハッチング・塗りつぶし設定

ハッチングや塗りつぶしをかけた状態で作図する場合は、（ハッチング・塗りつぶし・保温設定）をクリックして表示される［ハッチング・塗りつぶし・保温］ダイアログで設定します。

（ハッチング・塗りつぶし・保温設定）をクリックします。

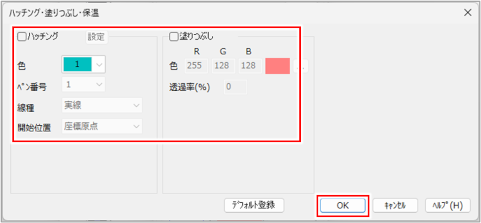

［ハッチング・塗りつぶし・保温］ダイアログが表示されます。

ハッチング・塗りつぶしの設定を行い、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
ハッチング	ハッチングの属性を変更したい場合はチェックを付け、以下を設定します。［色］［ペン番号］［線種］［開始位置］：プルダウンメニューからそれぞれの属性を選択します。［設定］ボタン：［ハッチング］ダイアログが表示され、ハッチングの設定を変更できます。［ハッチング］にチェックが付いている場合に設定できます。［ハッチング］ダイアログの設定について、詳しくは以下を参照してください。ハッチングや塗りつぶしを設定する
塗りつぶし	塗りつぶした状態で作図する場合はチェックを付け、以下を設定します。［R］［G］［B］：各欄に直接値を入力するか、または［...］ボタンをクリックし、［色の設定］ダイアログで各項目の色を設定します。［色の設定］ダイアログ（［標準］タブ）［色の設定］ダイアログ（［カスタマイズ］タブ）［透過率］：塗りつぶしの色の透過率を入力します。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
