躯体の塗りつぶし設定を変更する

躯体作図時に設定した塗りつぶしの色や透過率を変更します。

塗りつぶしの色・透過率を変更して作図する

［建築躯体］タブで、作図する躯体のコマンドをクリックして実行します。

実行したコマンドの設定ダイアログが表示されます。

（ハッチング・塗りつぶし・保温設定）をクリックします。

［ハッチング・塗りつぶし・保温］ダイアログが表示されます。

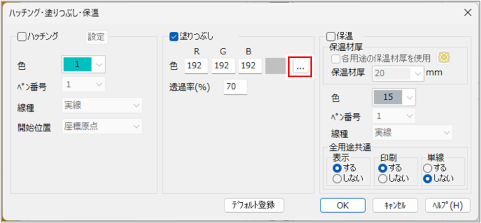

［塗りつぶし］の［色］で［...］ボタンをクリックします。

［色の設定］ダイアログが表示されます。

色を変更し、［OK］ボタンをクリックします。

［標準］タブと［カスタマイズ］タブで変更後の色を選択します。

• ［カスタマイズ］タブでは、色相・彩度・明度、赤・緑・青の各数値を入力して色を指定することもできます。
• ［色の選択］ボタンをクリックすると、マウスカーソルがに変わり、デスクトップ上の画面の色を抽出できます。
• 選択した色は、［作成の色］に表示され、［現在の色］と比較して色を変更できます。

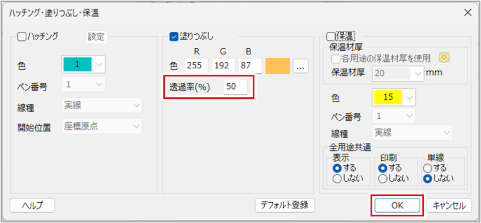

必要に応じて［透過率］を変更し、［OK］ボタンをクリックします。

設定した塗りつぶし・透過率で躯体を作図できます。

作図した躯体の塗りつぶしの色や透過率を変更する

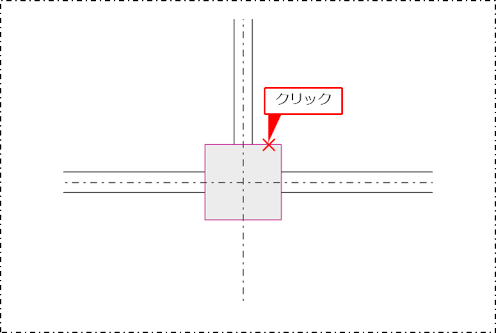

塗りつぶしの色・透過率を変更する躯体の図形を選択します。

複数の図形を選択することもできます。

選択した図形の設定ダイアログが表示されます。

汎用図形の躯体に重ねて作図している場合は、汎用図形のレイヤを編集不可にすることで、躯体の図形を選択しやすくなります。詳しくは、以下を参照してください。 レイヤ

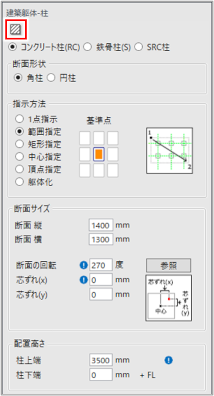

 （ハッチング・塗りつぶし・保温設定）をクリックします。

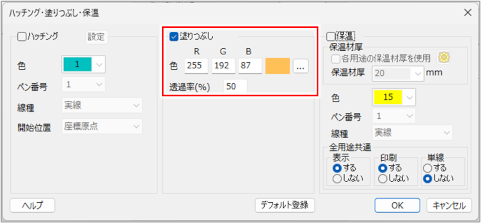

［塗りつぶし］の［色］［透過率］を変更します。

設定方法について、詳しくは以下を参照してください。

塗りつぶしの色・透過率を変更して作図する

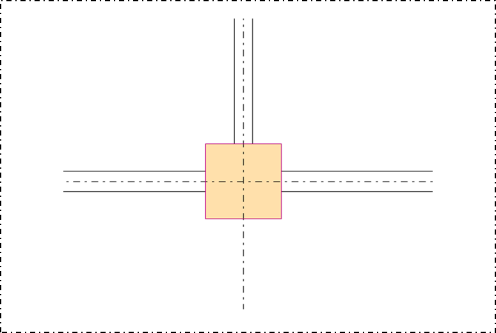

躯体の塗りつぶし・透過率が変更されます。
