配管の口径や高さを変更しながら作図する
配管作図の途中で［コマンドプロパティ］や共通項目ツールバーから口径や高さを変更して作図します。
口径を変更しながら作図する
配管を作図します。
配管の作図方法について、詳しくは以下を参照してください。

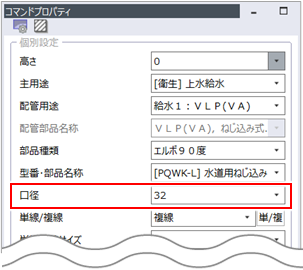

例として、口径が「32」の配管を作成します。
口径を変更する位置でクリックします。

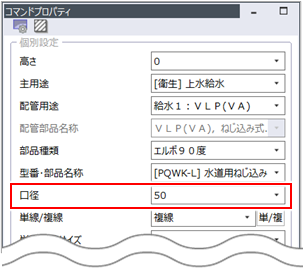

［コマンドプロパティ］の［口径］から変更する口径値を選択します。
例として、口径が「50」の配管に変更します。
［コマンドプロパティ］の他の項目も作図の途中で変更できます。

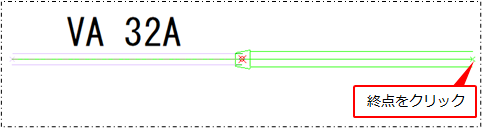

配管の終点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。
終点を再度クリックしても、配管作図を確定できます。

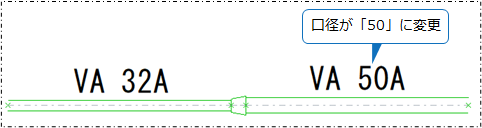

口径が異なる配管が作図されます。
|
作図済みの配管や部材の口径変更について、詳しくは以下を参照してください。 |
高さを変更しながら作図する
配管を作図します。
配管の作図方法について、詳しくは以下を参照してください。

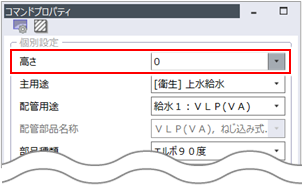

例として、高さが「0」の配管を作成します。
高さを変更する位置でクリックします

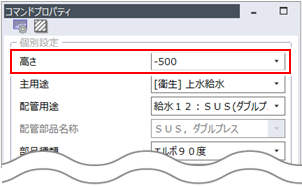

［コマンドプロパティ］の［高さ］を変更します。
例として、高さが「-500」の配管に変更します。
［コマンドプロパティ］の他の項目も作図の途中で変更できます。

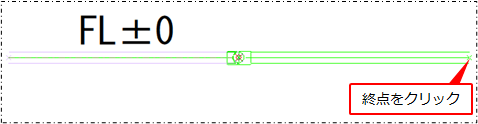

配管の終点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。
終点を再度クリックしても、配管作図を確定できます。

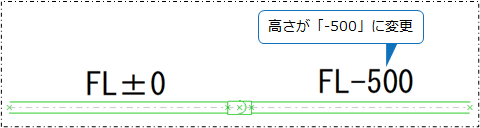

配置する高さが異なる配管が作図されます。
|
作図済みの配管や部材の高さ変更について、詳しくは以下を参照してください。 |
