配管の勾配を指定する（勾配指定・解除）

勾配率、または2点の高低差を入力し、配管に勾配を指定できます。勾配率を表示することや、勾配を解除することもできます。

［勾配指定・解除］コマンド（）をクリックして実行します。

コマンドの実行方法

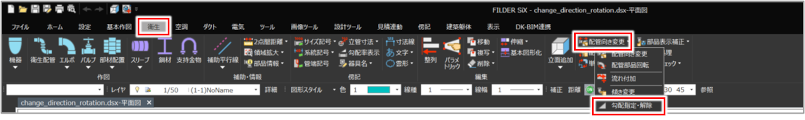

［衛生］タブ＞［配管向き変更］プルダウンメニュー＞［勾配指定・解除］

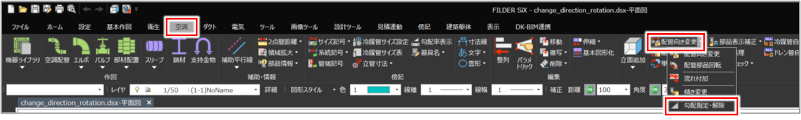

［空調］タブ＞［配管向き変更］プルダウンメニュー＞［勾配指定・解除］

［勾配指定・解除］ダイアログが表示されます。

項目	説明
指定方法	配置された配管経路に、勾配を指定する方法を以下から選択します。［勾配率］：勾配率を設定します。［2点指示］：［勾配指定］ダイアログで、指示した1点目と2点目の高低差（高さの変位）を入力します。［勾配解除］：勾配を解除します。勾配を解除する
勾配方向	基準位置から見て、指定する方向を下りにするか、上りにするかを選択します。［指定方法］が［勾配率］の場合に設定できます。
勾配率	1/20.0 ～ 1/1000.0 の範囲で勾配率を入力します。［指定方法］が［勾配率］の場合に設定できます。
枝管自動問い合わせ	チェックを付けると、主管の勾配指定後に、枝管に対しても［勾配指定・解除］ダイアログで勾配を指定できます。
系統を選択する	勾配をかける部品を、系統で指定する場合はチェックを付けます。1回のクリックで、指定した部品の系統が仮表示されます。
［参照］ボタン	配管の勾配率を読み取る場合にクリックします。図面上の配管をクリックすると、読み取った勾配率が［勾配指定・解除］ダイアログの［勾配率］に入力されます。

［指定方法］を選択し、勾配を指定します。

［枝管自動問い合わせ］および［系統を選択する］にチェックを付けた状態で、勾配率を入力する場合を例に説明します。

［指定方法］で［勾配率］を選択し、［勾配率］で勾配率を入力します。

［勾配方向］で［下り］または［上り］を選択します。

［枝番自動問い合わせ］［系統を選択する］にチェックを付けます。

［OK］ボタンをクリックします。

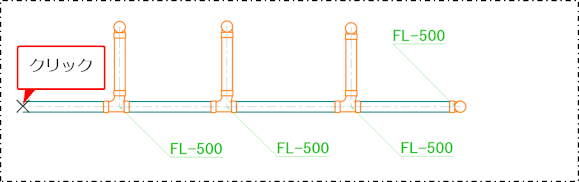

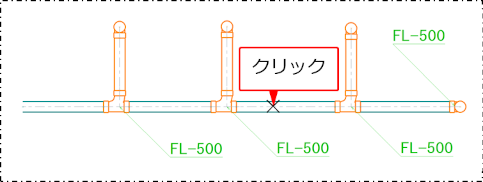

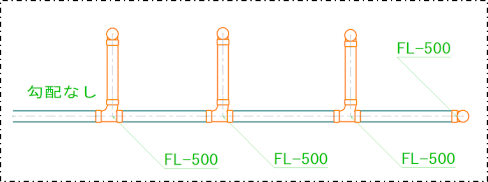

勾配を指定する配管をクリックします。

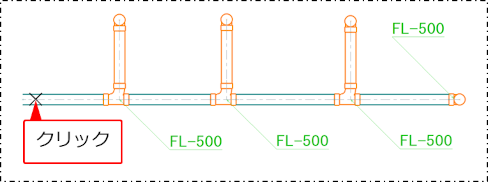

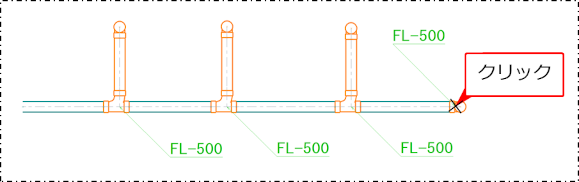

勾配を指定する基点（基準となる位置）をクリックします。

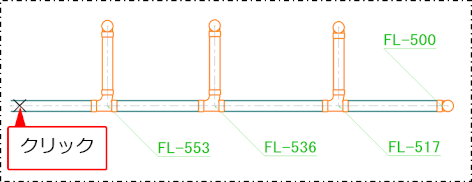

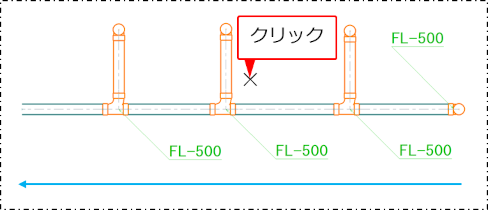

勾配方向をクリックします。

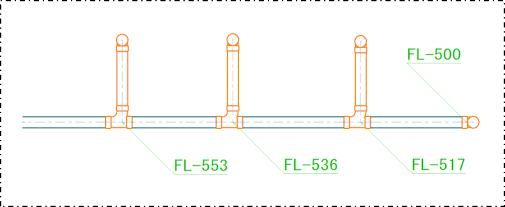

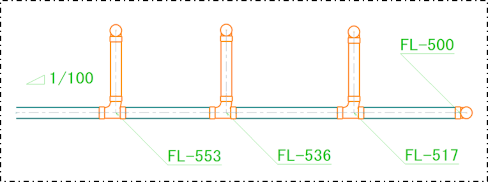

配管に勾配が指定されます。

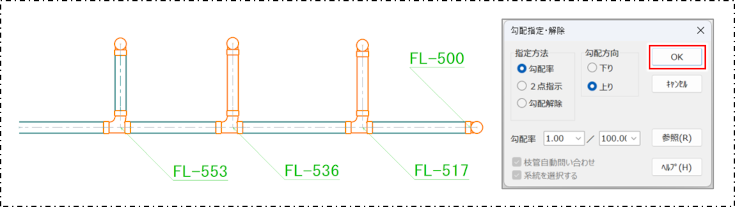

［枝管自動問い合わせ］にチェックを付けたので、続けて枝管の勾配を指定します。
勾配率に変更がない場合は［OK］ボタンをクリックし、すべての枝管に勾配を付加します。

すべての勾配指定が完了したら、［キャンセル］ボタンをクリックしてください。

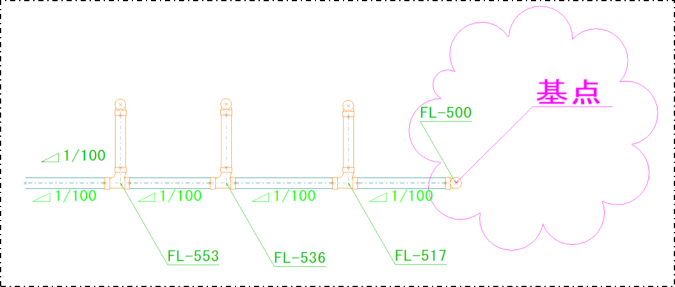

ダイアログが閉じ、配管に勾配が指定されます。

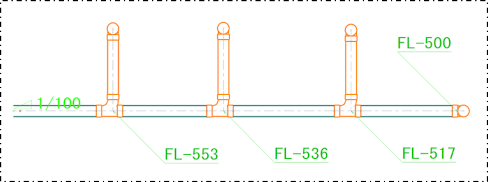

勾配の付加後、［サイズ記号］コマンドでの高さ表示や、［勾配率表示］コマンドでの勾配率表示ができます。詳しくは、以下を参照してください。

サイズ記号を配置する

勾配率を表示する

2点指示で勾配を指定する場合2点指示で勾配を指定する場合

［指定方法］で［2点指示］を選択します。

［OK］ボタンをクリックします。

勾配を指定する配管をクリックします。

1点目の勾配基点をクリックします。

2点目の勾配基点をクリックします。

［勾配指定］ダイアログが表示されます。

1点目と2点目の高低差（高さの変位）を入力します。

2点目の基点を低くする場合は、値に「-」（マイナス）を付けて入力します。

［OK］ボタンをクリックします。

配管に勾配が指定され、［勾配指定・解除］ダイアログが表示されます。終了する場合は［キャンセル］ボタンをクリックしてください。

ダイアログが閉じ、配管に勾配が指定されます。

勾配率を表示する

配管の勾配率を任意の位置に表示できます。

［勾配率表示］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［勾配率表示］

［空調］タブ＞［勾配率表示］

［コマンドプロパティ］が表示されます。

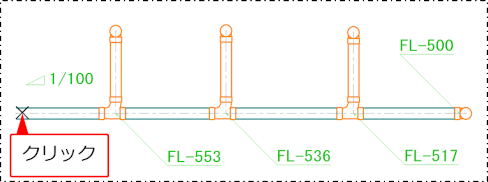

勾配率を表示する配管をクリックします。

勾配率がカーソルの位置に連動して表示されます。

必要に応じて、［コマンドプロパティ］で勾配率の表示を設定します。

項目説明を見る項目説明を見る

項目	説明
“⊿”を付ける	［On］を選択すると、勾配表示に「⊿」が付きます。［On／Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
一括	勾配表示をまとめて生成または削除する場合に、［On］を選択します。勾配表示する複数の配管をクリックして、右クリックまたは［Enter］キーを押し、確定します。［On／Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
一括モード	複数の勾配表示をまとめて生成する場合は［一括生成］、削除する場合は［一括削除］を選択します。［On／Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。［一括］が［On］の場合に設定できます。
仮表示	［On］を選択すると、勾配表示が仮表示（印刷されない表示）になります。［On／Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。［一括］が［On］の場合に設定できます。
文字高さ	文字の高さを、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。
文字幅（％）	半角文字の幅を、［文字高さ］に対する比率（パーセント）で入力します。
文字間隔	文字の間隔を、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。
行間隔	改行時の行間隔を、ミリメートル（mm）単位で入力します。
フォント	一覧からフォントを選択します。縦書きのフォントには、フォント名の先頭に＠（アットマーク）が付きます。プロッタフォントもこの一覧から選択できます。
スタイル	文字の傾きや太さを選択します。
文字背景を隠す	［On］を選択すると、文字が図形や部品と重なった場合、文字の背景を隠すことができます。［On／Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
