隠線処理する（配管）

（隠線設定）

隠線処理した箇所の線種、色、重なり部分の間隔などを設定する場合にクリックします。設定方法について、詳しくは以下を参照してください。

［隠線］タブ

対象

隠線処理の対象を［設備図］［アイソメ図］［系統図］から選択します。

モード

隠線処理の方法を以下の4つから選択します。

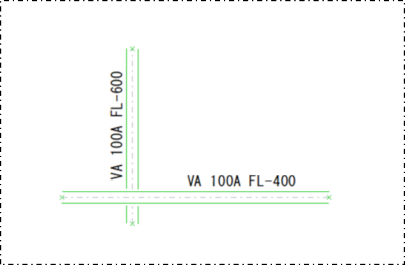

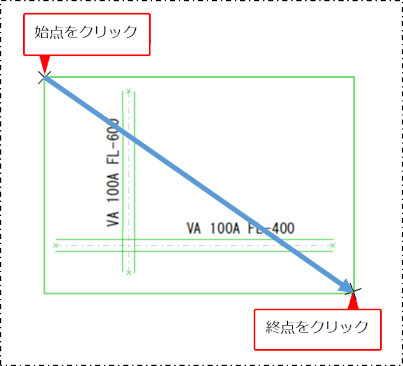

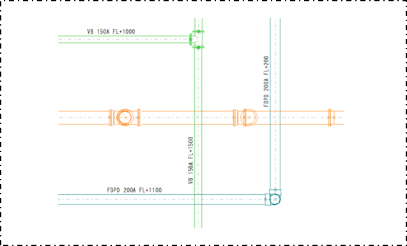

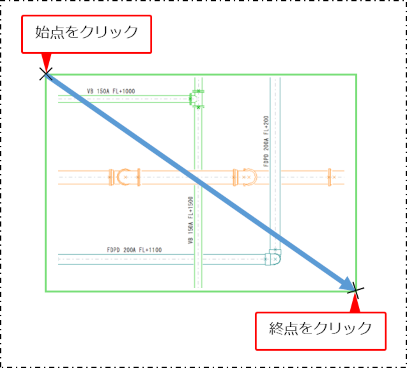

• ［自動隠線］：それぞれの配管に設定された奥行きと高さに応じて、自動的に隠線処理します。立面図を作成している場合は、立面図にも隠線処理が反映されます。

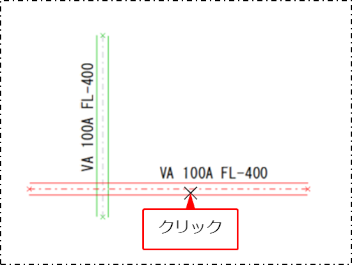

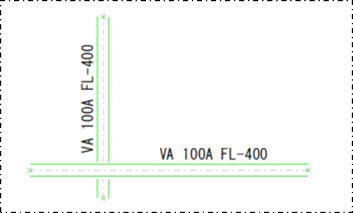

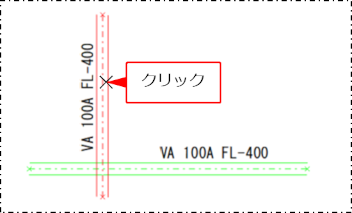

• ［クリップ］：それぞれの配管に設定された奥行きと高さに関係なく、指定した配管が手前に来るように隠線処理します。［対象］で［アイソメ図］が選択されている場合は選択できません。

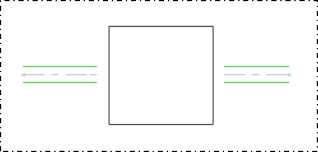

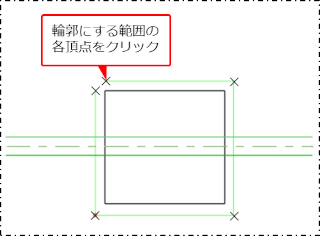

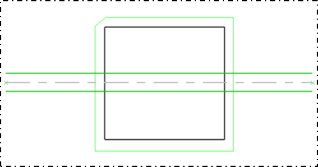

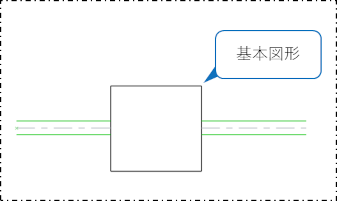

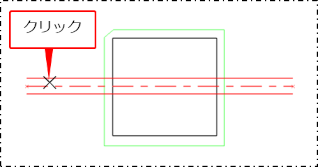

• ［アウトライン］：指定した形状に合わせて隠線処理します。［対象］で［アイソメ図］［系統図］が選択されている場合は選択できません。
• ［復活］：既に隠線処理されている箇所を元の状態に戻します。

機器含む

隠線処理の対象に機器を含める場合は［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

隠線形状

［モード］で［アウトライン］を選択した場合に、隠線処理した配管に付与する管端記号を以下の4つから選択します。

• ［隠線のみ］：



• ［楕円］：



• ［斜線］：



• ［斜線（連携）］：



復活後に自動隠線

隠線処理された箇所を元の状態に戻した後、自動隠線を行う場合は［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
［モード］で［自動隠線］を選択した場合に設定できます。

［配管設定］ダイアログの［隠線］タブで隠線のオフセット値を変更した場合などに、［On］を選択してください。隠線のオフセット値の設定について、詳しくは以下を参照してください。

［隠線］タブ
