図面上の干渉箇所をチェックする（干渉チェック）

配管、ダクト、柱、壁、梁などの要素が干渉しているかどうかを、図面上の強調表示と一覧で確認できます。確認する範囲と許容差を設定することで、干渉チェックを行います。

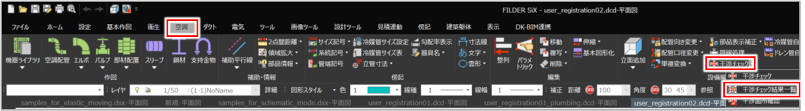

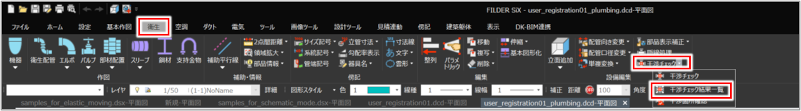

［干渉チェック］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

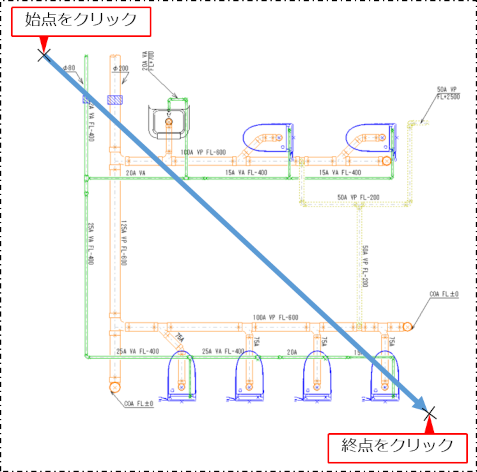

干渉チェックする範囲を指定します。

右クリックまたは［Enter］キーを押し、確定します。

［干渉チェック］ダイアログが表示されます。

［干渉許容差］を入力し、［実行］ボタンをクリックします。

干渉している部品がない場合は「選択された部品は干渉していません」と表示されますので、［OK］ボタンをクリックして操作を終了します。

干渉している部品がある場合は「選択された部品が、干渉しています」と表示されます。　

［OK］ボタンをクリックします。

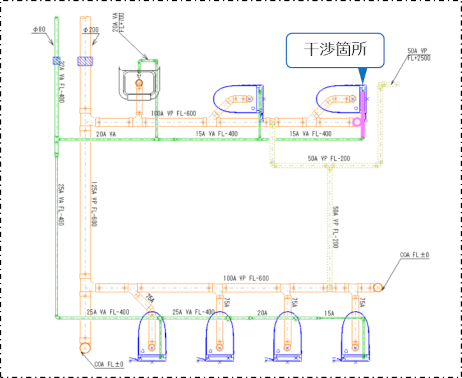

干渉している部品の一覧が［干渉チェック結果一覧］ダイアログに表示され、図面上で強調表示されます。

必要に応じて、図面を編集します。

• ［干渉チェック結果一覧］ダイアログ：

  ［干渉チェック結果一覧］ダイアログについて、詳しくは以下を参照してください。

  干渉チェックの結果を一覧で表示する（干渉チェック結果一覧）

• 干渉している部品の強調表示：
  　

終了する場合は［閉じる］ボタンをクリックします。

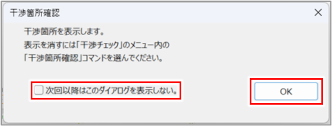

［干渉箇所確認］ダイアログが表示されますので、［OK］ボタンをクリックします。
次回以降［干渉箇所確認］ダイアログを表示しない場合は、［次回以降はこのダイアログを表示しない。］にチェックを付けます。

干渉チェックの結果を一覧で表示する（干渉チェック結果一覧）

干渉している部品を一覧表示し、図面上の強調表示と連動して表示の絞り込み設定などができます。

［干渉チェック結果一覧］コマンド（）をクリックして実行します。

コマンドの実行方法を見る コマンドの実行方法を見る

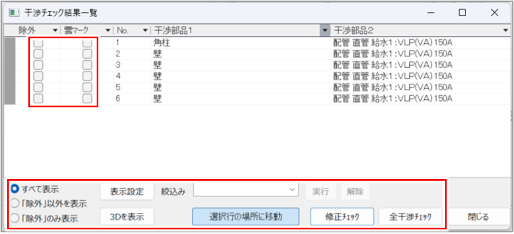

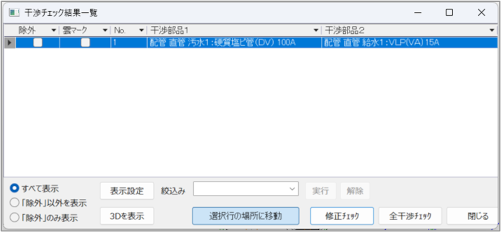

［干渉チェック結果一覧］ダイアログが表示され、干渉している部品が一覧表示されます。

必要に応じて、一覧表示の設定を変更します。

項目説明を見る項目説明を見る

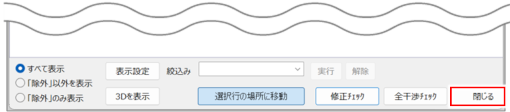

終了する場合は［閉じる］ボタンをクリックします。

干渉箇所を表示する（干渉箇所確認）

干渉している部品の強調表示について、表示と非表示を切り替えます。

強調表示時の色や線幅も設定できます。

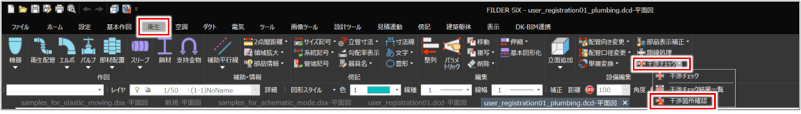

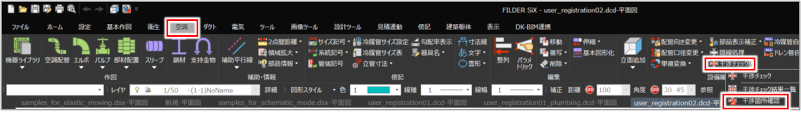

［干渉箇所確認］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

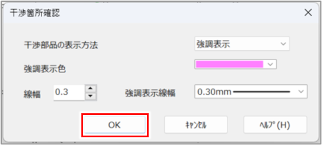

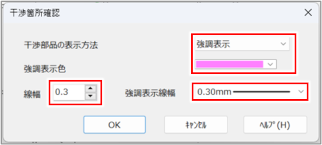

［干渉箇所確認］ダイアログが表示されます。

既に強調表示されていた場合は、強調表示が非表示になります。

干渉部品の表示方法を設定します。

項目説明を見る項目説明を見る

［OK］ボタンをクリックします。

干渉箇所が強調表示されます。
