ビューポートを編集する

レイアウトに配置したビューポートを編集します。

ロック状態のレイアウトは編集できません。編集する前にロックを解除してください。操作方法について、詳しくは以下を参照してください。

ビューポートをロックする

ビューポート内の図形を編集する

レイアウトに配置したビューポート内の図形を編集します。

作業空間で図形を編集するとビューポートにも編集内容が反映されます。ビューポートから直接図形を編集することも可能です。

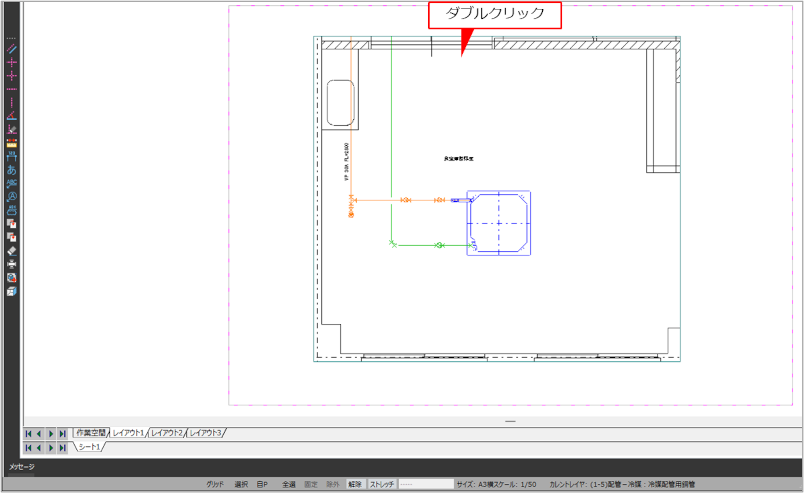

編集するレイアウトのビューポートをダブルクリックします。

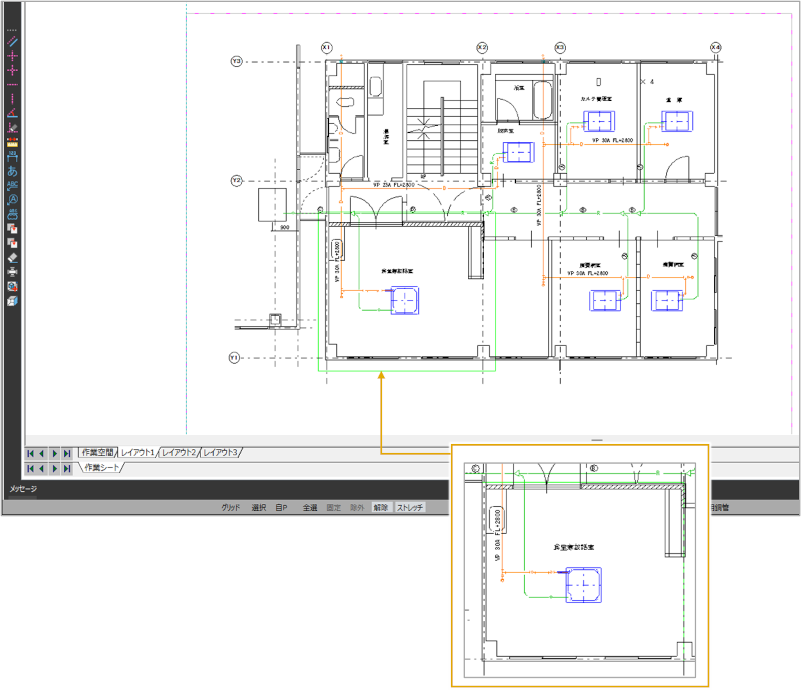

レイアウトがカレントのまま、画面が作業空間に移動します。

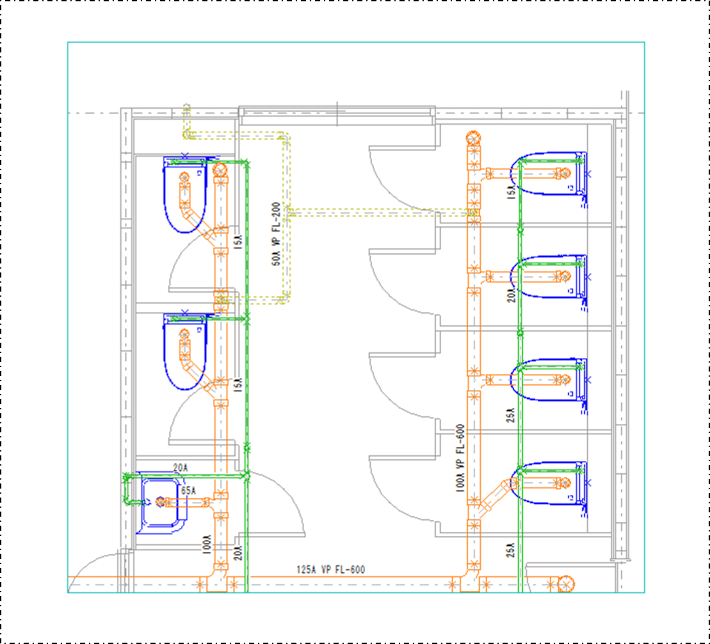

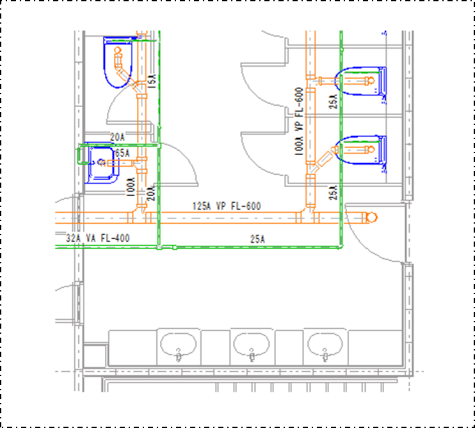

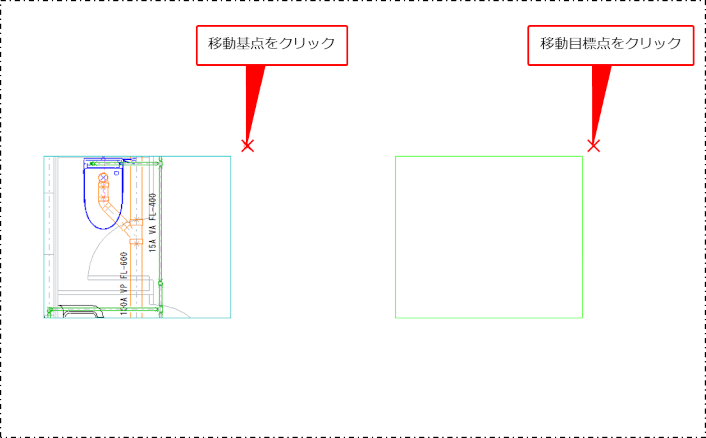

画面上で編集作業を行います。

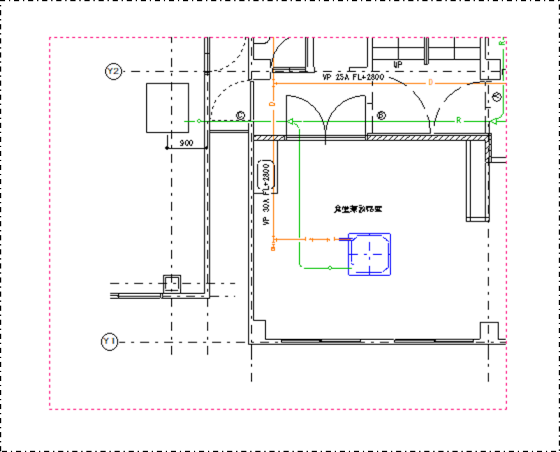

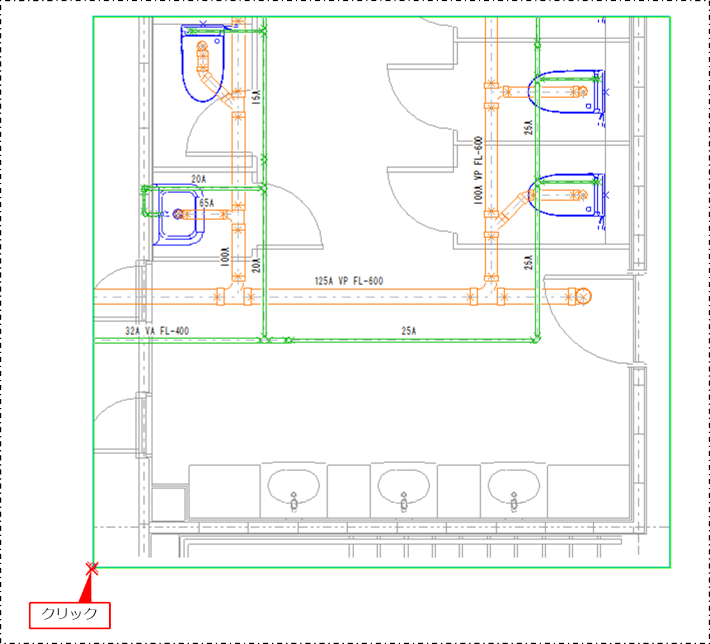

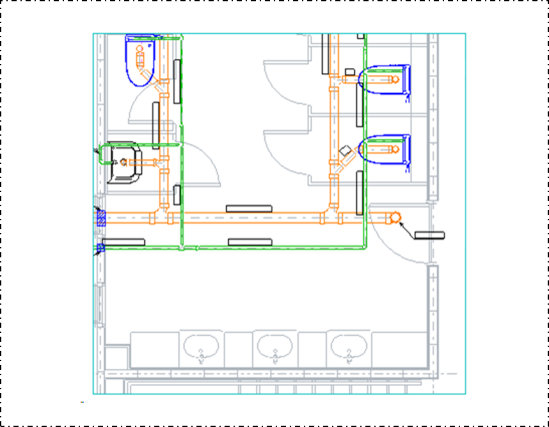

ビューポートは緑枠で囲われています。

編集中にタブを変更すると、ビューポートの編集が終了します。

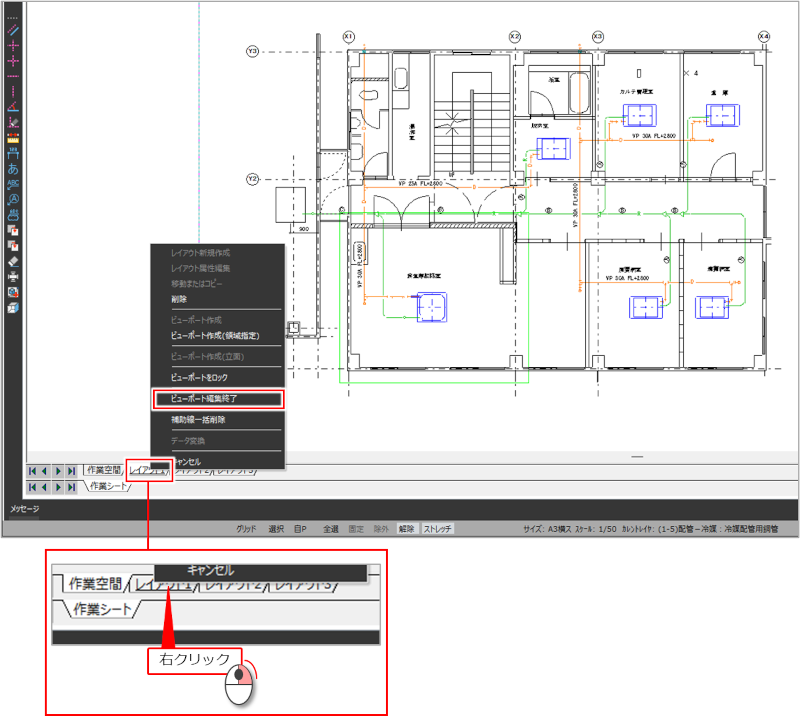

編集が終了したら、レイアウトのタブを右クリックし、メニューから［ビューポート編集終了］をクリックします。

レイアウトに戻り、編集が終了します。

ビューポートをロック・解除する

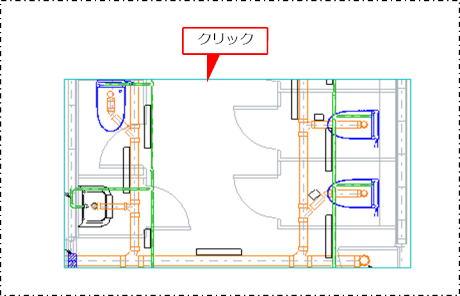

ビューポート自体の誤操作を防ぐため、ロック状態にしてビューポートを選択できないようにできます。

ロック状態にしても、ビューポート内に表示されている図形は編集できます。ロック状態は、すべての図面・レイアウトで共通の設定です。

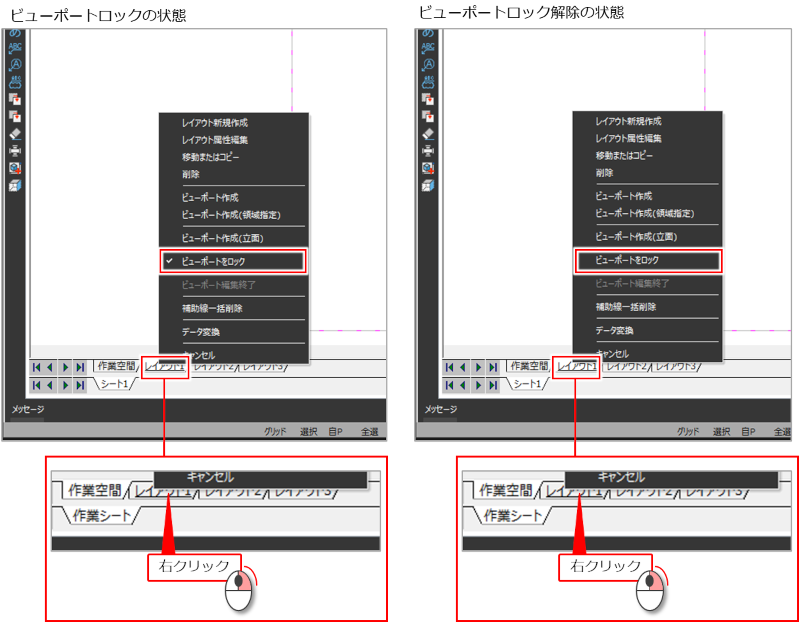

［レイアウト］タブを右クリックして、メニューから［ビューポートをロック］をクリックし、ビューポートのロック・ロック解除を切り替えます。

ビューポートの設定を変更する

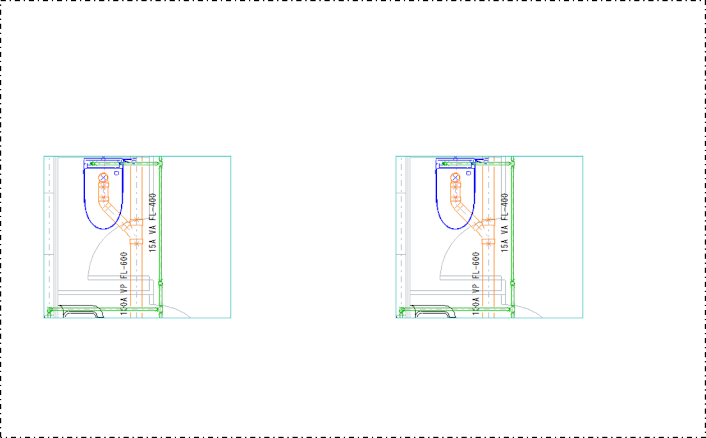

ビューポートの外郭線の有無、背景の塗りつぶし、スケールの変更などができます。

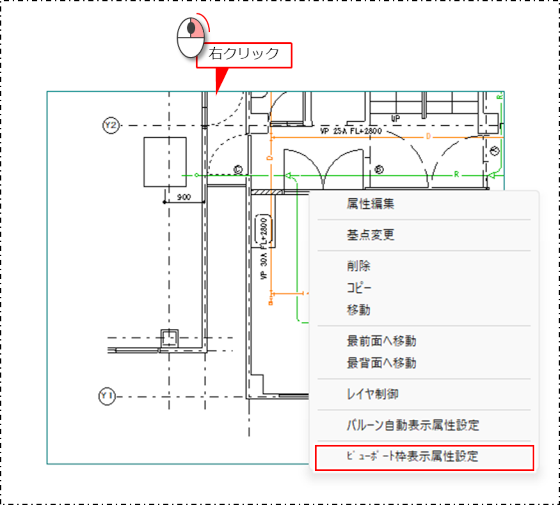

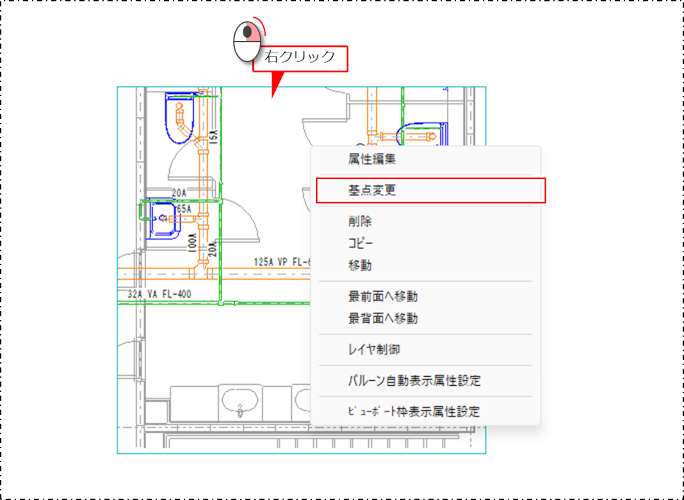

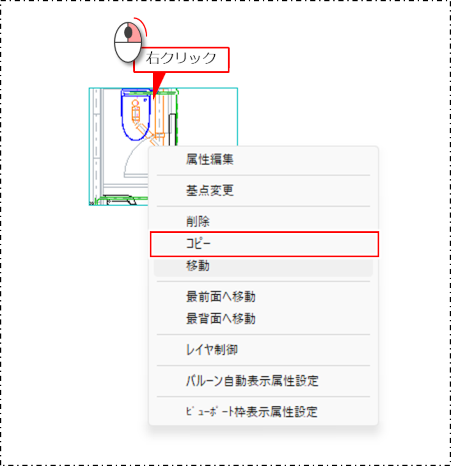

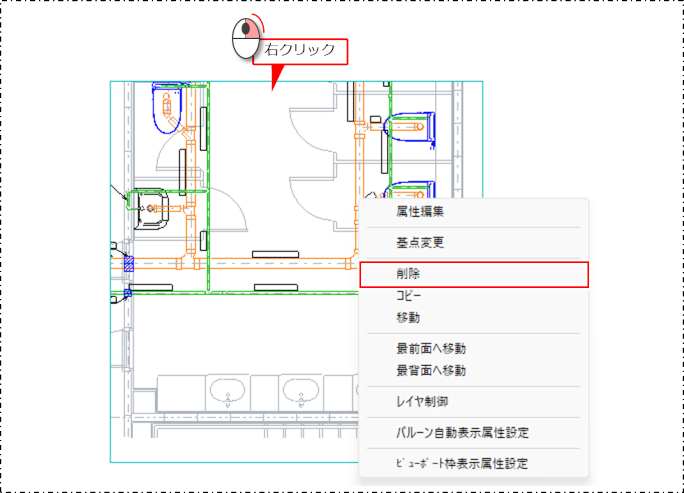

ビューポートを右クリックし、メニューから［属性編集］をクリックします。

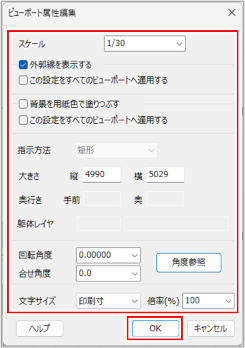

［ビューポート属性編集］ダイアログが表示されます。

ビューポートの設定を変更し、［OK］ボタンをクリックします。

スケール以外にも、ビューポートの大きさ、外郭線の表示・非表示などを変更できます。

項目説明を見る項目説明を見る

項目	説明
スケール	ビューポートの配置スケールを入力します。
外郭線を表示する	ビューポートに囲い線を表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［外郭線を表示する］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
背景を用紙色で塗りつぶす	ビューポートの背景を、用紙の色で塗りつぶして表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［背景を用紙色で塗りつぶす］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
指示方法	設定できません。

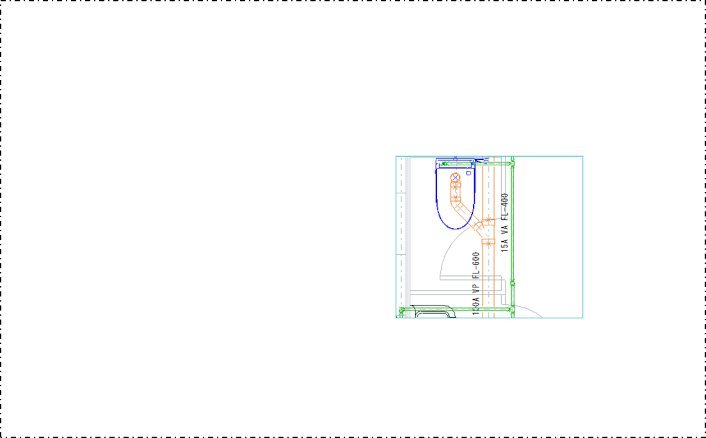

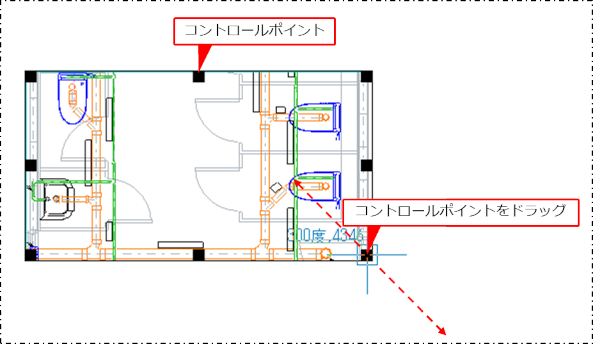

大きさ	ビューポートの縦横のサイズを入力します。
奥行き	設定できません。
躯体レイヤ	設定できません。
回転角度	ビューポートの図形を回転させて表示する場合に、回転角度を入力します。

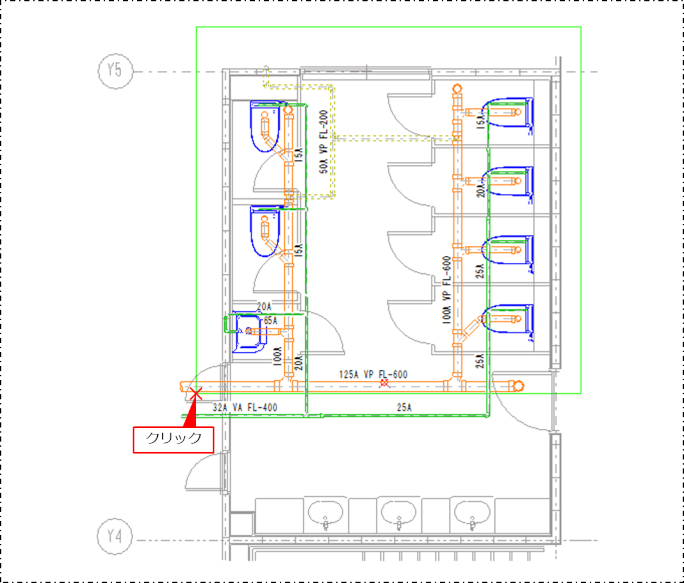

［角度参照］ボタン	図面上の回転角度を読み取る場合にクリックします。［角度参照］ボタンをクリックしてから、図面上の図形をクリックすると、その図形の角度が［回転角度］に反映されます。
合せ角度	［角度参照］ボタンで読み取った角度に対して、さらに傾ける角度を入力します。
文字サイズ	ビューポートの文字と矢印のサイズを選択します。［印刷寸］：ビューポートの文字と矢印のサイズを、作業空間と同じサイズで表示する場合に選択します。［実寸］：作業空間とビューポートとのスケール比のサイズで表示する場合に選択します。例えば、作業空間のスケールが「1/100」、ビューポートのスケールが「1/50」の場合は、文字サイズが2倍の大きさになります（スケールの比率で大きくなる）。
倍率（%）	［文字サイズ］が［印刷寸］の場合に、文字・矢印サイズの倍率を入力します。倍率をかけて大きさを調整できます。
