通り芯を編集する

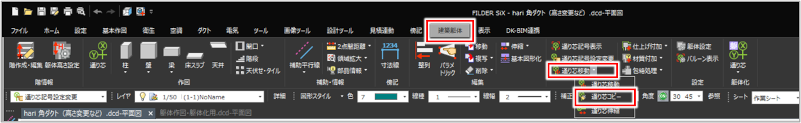

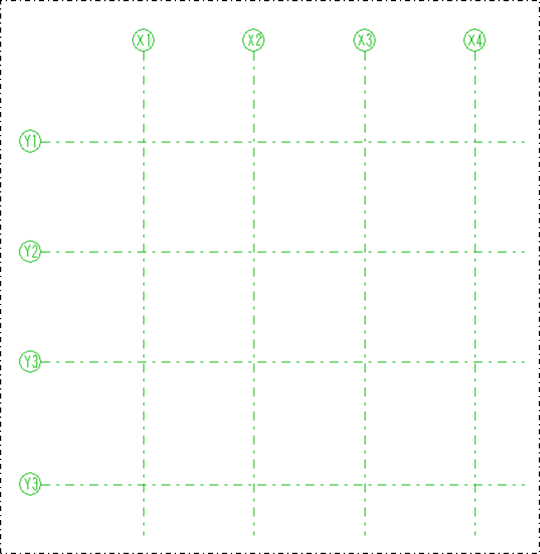

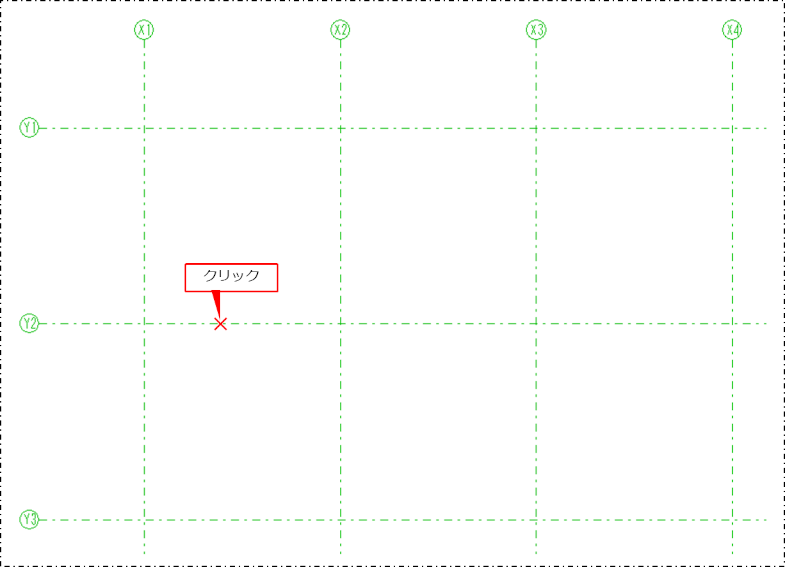

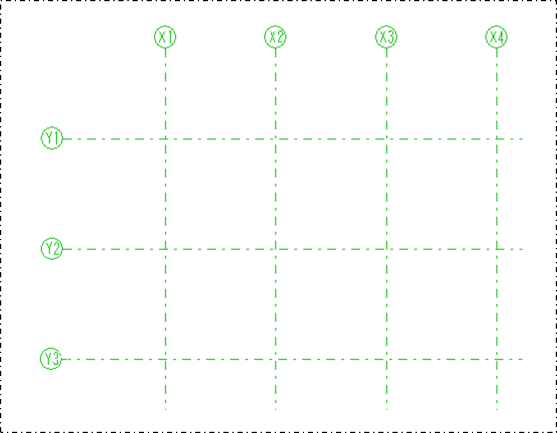

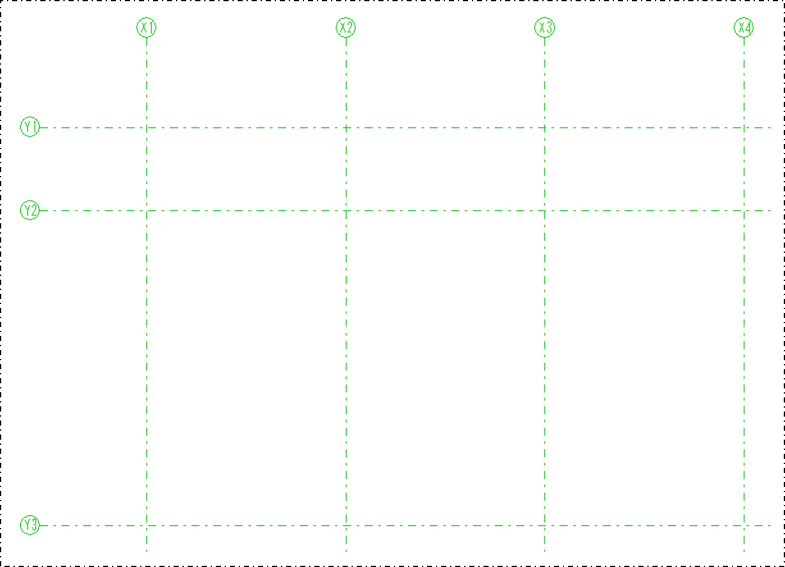

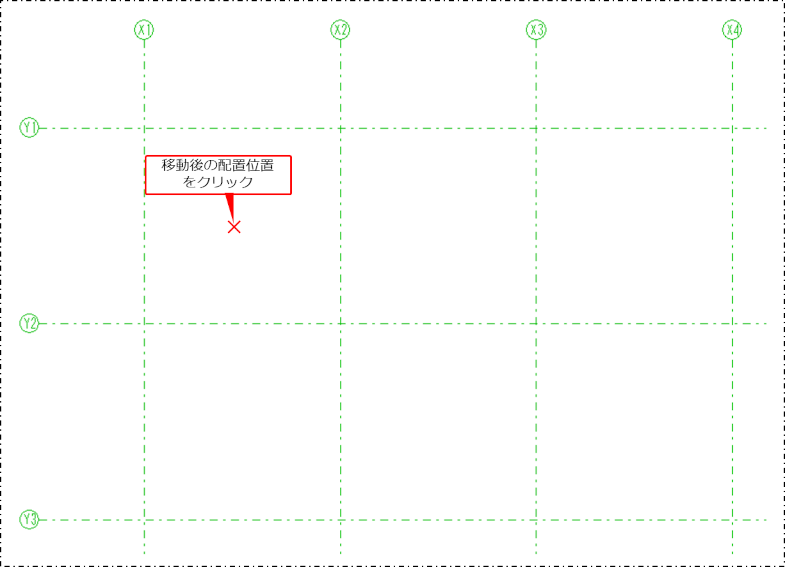

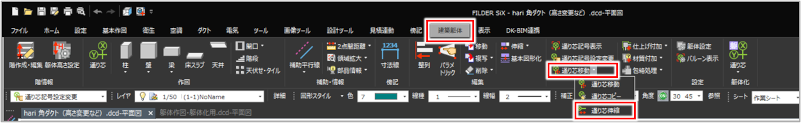

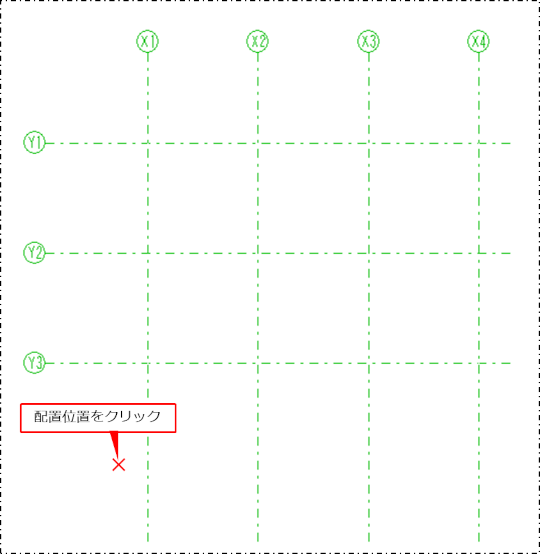

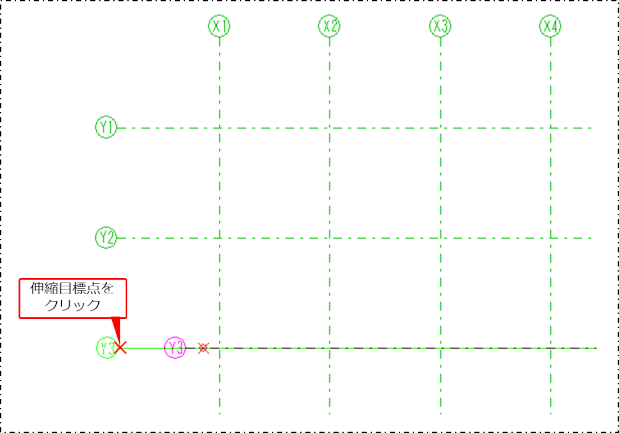

通り芯記号の設定や、通り芯の移動・コピー・伸縮を行います。

通り芯記号を設定する

通り芯記号の表示と表示内容を設定します。

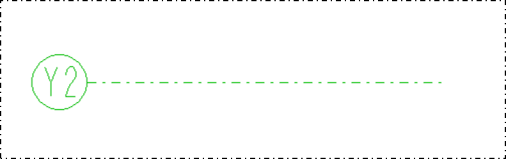

通り芯記号のバルーンが画面の拡大やスクロールにより表示されなくなった場合に、通り芯番号を画面内に仮表示します。仮表示することで、どの通り芯に沿っているのかを確認しながら作図できます。

［建築躯体］タブの［バルーン表示］コマンド（）をクリックして実行します。

［バルーン表示］ダイアログが表示されます。

バルーンの表示設定を行い、［OK］ボタンをクリックします。

項目	説明
通り芯バルーン表示モード	通り芯バルーンの表示方法を選択します。［バルーンを表示しない］：拡大やスクロールにより表示されなくなった通り芯番号を、画面内に仮表示しない場合に選択します。［バルーンを表示する］：拡大やスクロールにより表示されなくなった通り芯番号を、画面内に仮表示する場合に選択します。
バルーンの大きさ（半径）	表示するバルーンの半径を入力します。
設定を平面・立面共通で使用する	バルーンの表示設定を、平面・立面共通で使用する場合にチェックを付けます。

バルーンの表示内容が設定されます。

通り芯のバルーンの表示・非表示を切り替えます。

［建築躯体］タブの［通り芯記号表示］コマンド（）をクリックして実行します。

バルーンの表示・非表示を切り替える、通り芯の端点をクリックします。

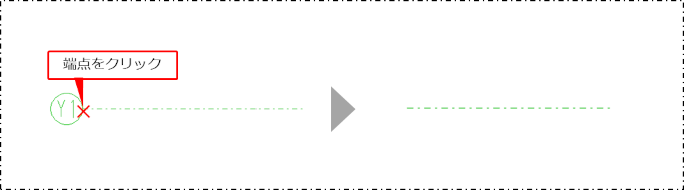

バルーンが表示されている側の端点をクリックした場合は、バルーンが非表示になります。

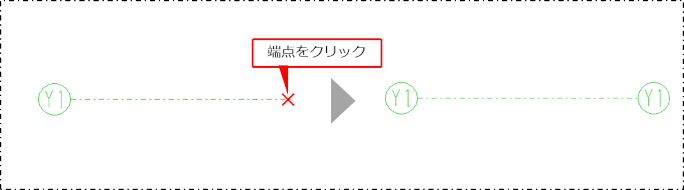

バルーンが表示されていない側の端点をクリックした場合は、バルーンが表示されます。

通り芯のバルーンの文字列やサイズを変更します。また、バルーンが設定されていない通り芯に、新たにバルーンを配置します。

［建築躯体］タブの［通り芯記号設定変更］コマンド（）をクリックして実行します。

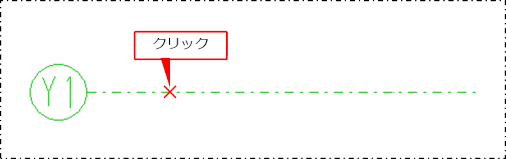

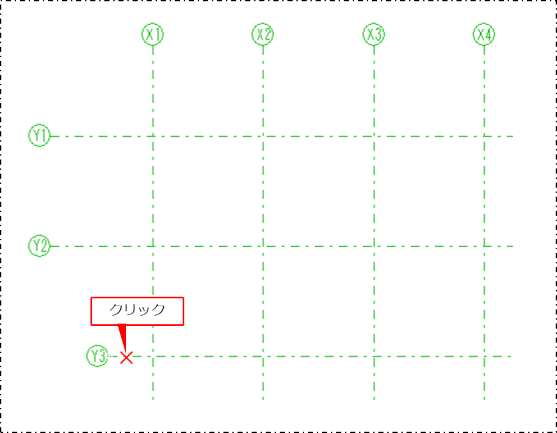

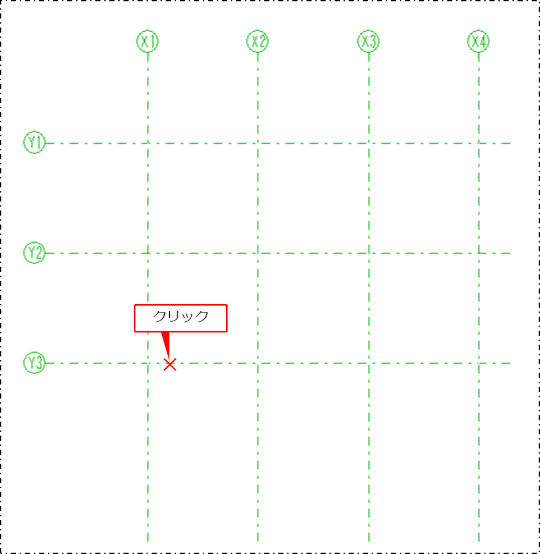

設定を変更する通り芯をクリックします。

［通り芯記号設定変更］ダイアログが表示されます。

バルーンの文字列やサイズを設定し、［OK］ボタンをクリックします。

ここでは、例として以下のように設定します。

項目	説明
文字列	バルーンの文字列を入力します。文字列を「,」（半角カンマ）で区切って入力すると、バルーン内の文字を複数段（最大3段）で配置できます。
バルーンオフセット	通り芯とバルーンのオフセット値（通り芯の端点からの距離）を入力します。
バルーン半径	バルーンの半径を入力します。
