図形のレイヤを確認・変更する
図形を選択して、所属しているレイヤを確認・変更します。
図形のレイヤ情報を確認する
図形が所属するレイヤを確認します。
図形にマウスオーバーした際に表示されるツールチップで、レイヤなどの情報を簡単に確認できます。
ツールチップで確認する方法について、詳しくは以下を参照してください。
［レイヤ］ツールバーで確認する
レイヤを確認する図形をクリックします。

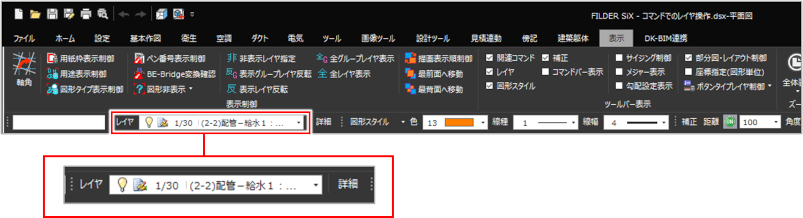

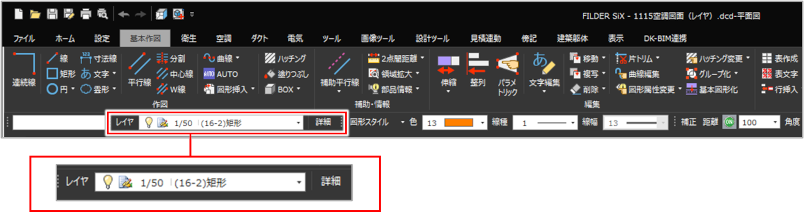

［レイヤ］ツールバーにレイヤ情報が表示されます。
|
図形が編集不可の場合は、その図形をクリックしても［レイヤ］ツールバーにレイヤ情報は表示されません。この場合は、［レイヤ詳細］ダイアログまたは［レイヤ参照］コマンドで確認します。確認方法について、詳しくは以下を参照してください。 |
［レイヤ詳細］ダイアログの［参照］ボタンで確認する

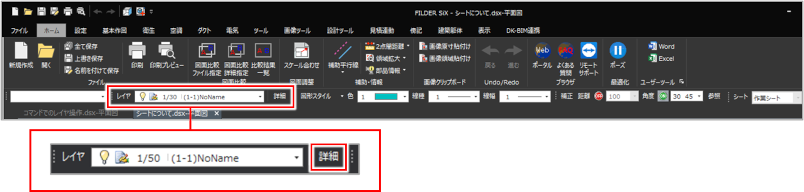

［レイヤ］ツールバーの［詳細］ボタンをクリックします。
［レイヤ詳細］ダイアログが表示されます。

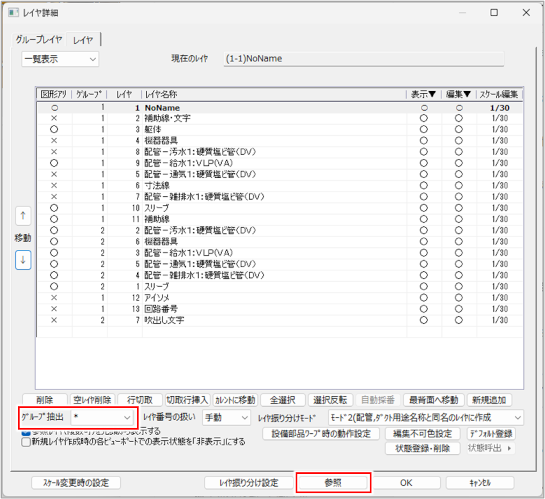

［グループ抽出］で［*］を選択し、［参照］ボタンをクリックします。

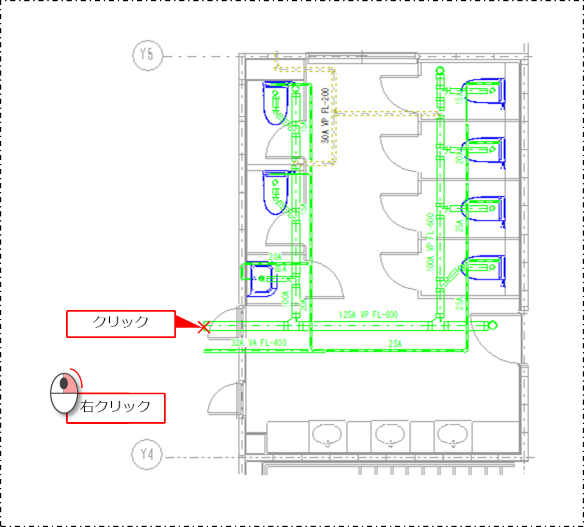

所属するレイヤを確認する図形をクリックしてから、右クリックまたは［Enter］キーを押し、確定します。

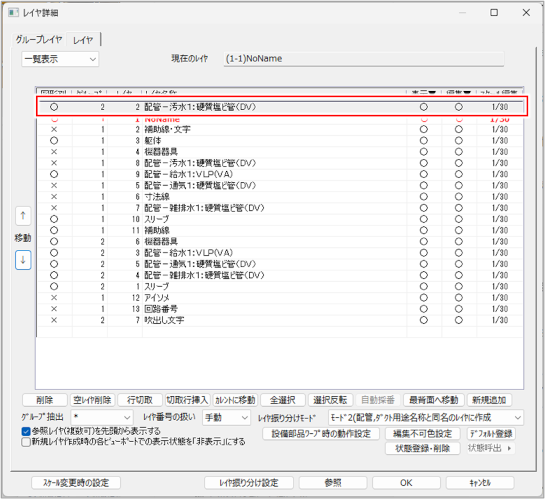

［レイヤ詳細］ダイアログが表示され、参照した図形の属しているレイヤが選択された状態になります。
|
［レイヤ詳細］ダイアログの［参照レイヤ（複数可）を先頭から表示する］にチェックが付いている場合は、参照した図形の属しているレイヤが、一覧の先頭に移動します。なお、［レイヤ詳細］ダイアログのリストは背面側から順番に表示されているので、そのまま［OK］ボタンから［レイヤ詳細］ダイアログを閉じると、図形が最背面に表示されます。ご注意ください。 |
［レイヤ参照］コマンドで確認する
［レイヤ参照］コマンドで参照したレイヤをカレントレイヤに変更します。

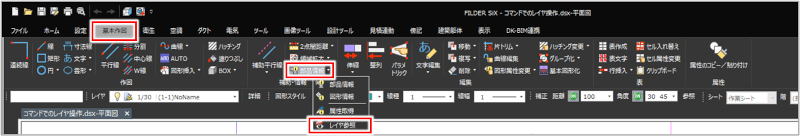

［レイヤ参照］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

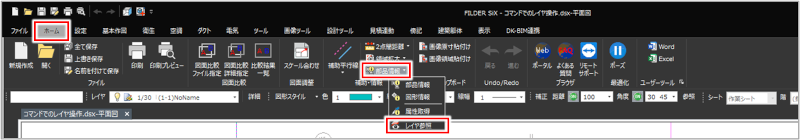

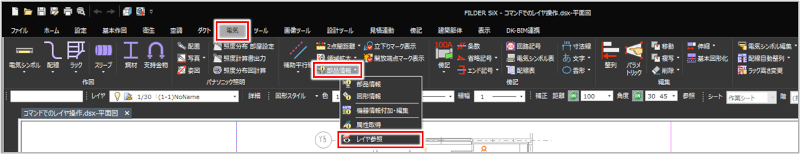

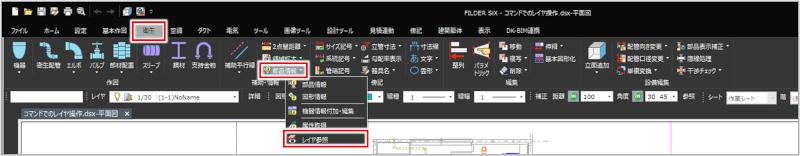

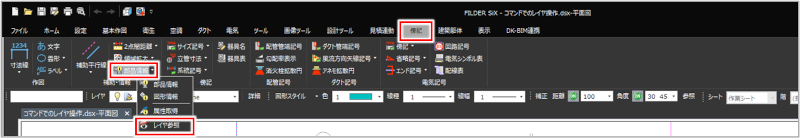

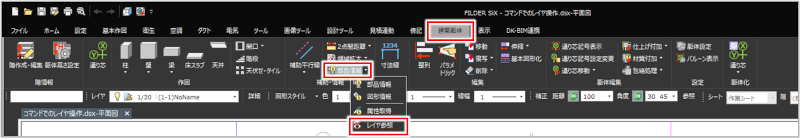

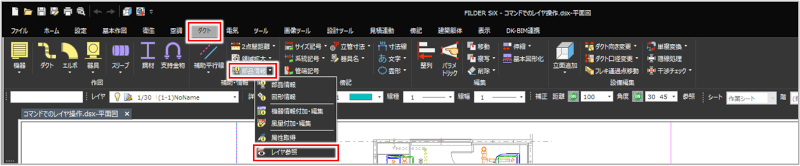

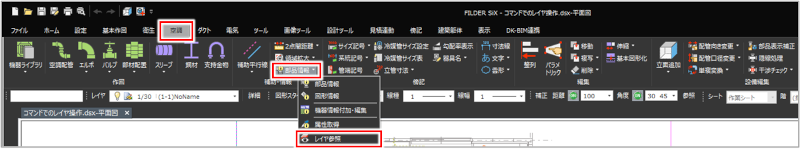

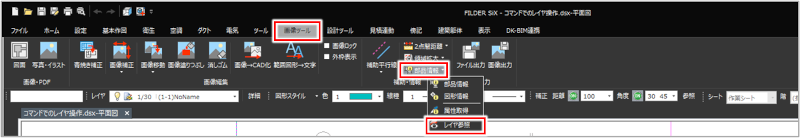

［ホーム］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［基本作図］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［衛生］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［空調］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［ダクト］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［電気］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［画像ツール］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［傍記］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ ［建築躯体］タブ＞［部品情報］プルダウンメニュー＞［レイヤ参照］ |

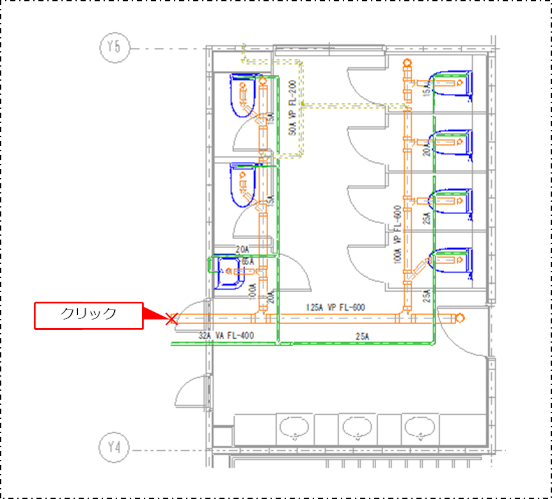

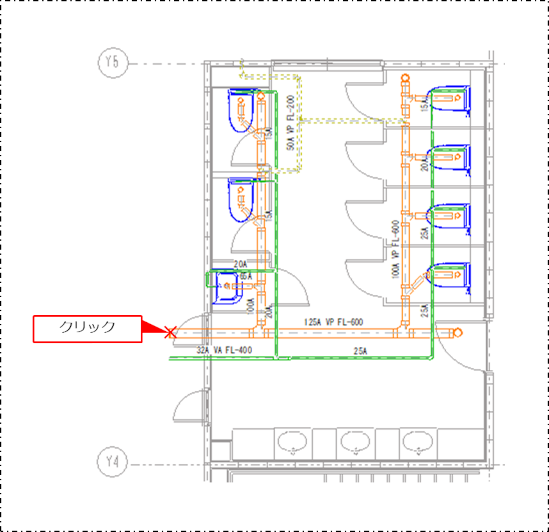

レイヤを確認する図形をクリックします。
［レイヤ］ツールバーに参照した図形のレイヤが表示され、カレントレイヤに変更されます。
クリックした図形のレイヤが編集不可の場合は、確認ダイアログが表示されます。
- ［はい］ボタン：レイヤが編集可の状態になり、カレントレイヤを変更します。
- ［いいえ］ボタン：カレントレイヤは変更されず図形を選択する状態に戻ります。
- ［キャンセル］ボタン：［レイヤ参照］コマンドが終了します。
レイヤを移動する
選択した図形のレイヤを変更します。
レイヤを変更する図形を選択します。
選択した図形が所属するレイヤが、［レイヤ］ツールバーに表示されます。

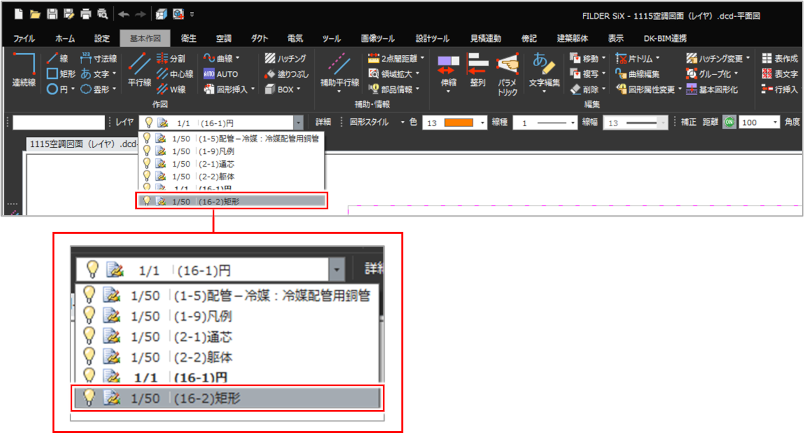

［レイヤ］ツールバーから、変更先のレイヤを選択します。
図形のレイヤが変更されます。
選択をキャンセルした後、改めて図形を選択すると、レイヤツールバーには変更後のレイヤが表示されます。
