アイソメ図を伸縮移動する

作成したアイソメ図は、コントロールポイントで伸縮移動できます。

コマンドキャンセルの状態で伸縮移動する部品をクリックします。

コントロールポイントが表示されます。

コントロールポイント（）をクリックします。

伸縮移動する部品が仮表示されます。

目標点をクリックします。

アイソメ図が伸縮移動します。

  • アイソメ図を伸縮移動しても［寸法付加］コマンドや［サイズ記号］コマンドで配置される長さ（芯々寸法）は変更されません。芯々寸法自体を変更する方法について、詳しくは以下を参照してください。

アイソメ図の芯々寸法を変更する

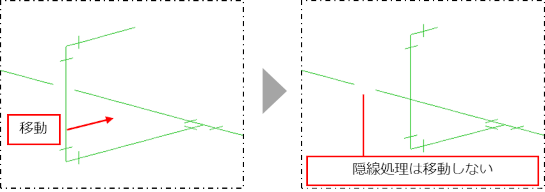

  • 伸縮移動などでアイソメ図を編集した場合、自動では隠線処理されません。編集後に隠線処理を行ってください。

    隠線処理について、詳しくは以下を参照してください。

隠線処理する（アイソメ図）
