アイソメ図の芯々寸法を変更する

アイソメ図の芯々寸法の値を変更します。芯々寸法を変更しても、配管の長さや部材の位置は変更されません。

［ツール］タブの［芯々寸法変更］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

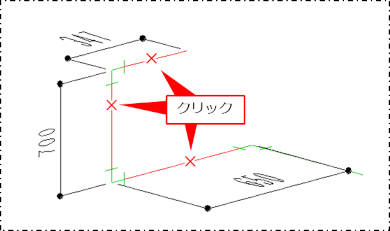

芯々寸法を変更する直管をクリックします。

複数の直管を選択できます。

右クリックまたは［Enter］キーを押し、確定します。

［指定方法］を選択します。

複数の直管を選択した場合に、それぞれの直管を異なる値に変更するときは［個別で指定］、選択した直管すべてを同じ値に変更するときは［全てに反映］を選択します。

［コマンドプロパティ］の［芯々寸法］に、変更後の寸法値を入力します。

右クリックまたは［Enter］キーを押し、確定します。

［指定方法］が［個別で指定］の場合は、1つ目の直管の芯々寸法が変更されるので、順次、各直管の芯々寸法の入力と確定を繰り返します。

［指定方法］が［全てに反映］の場合は、選択した直管の芯々寸法が一括で変更されます。

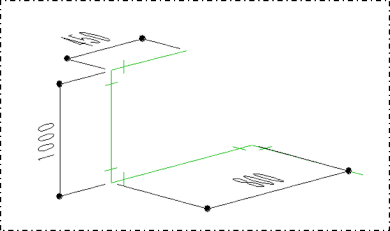

選択した直管の寸法値が変更されます。
