隠線処理する（アイソメ図）
アイソメ図の隠線処理をします。既に隠線処理されている箇所を元に戻すこともできます。
隠線処理する
［隠線処理］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［隠線処理］ ［空調］タブ＞［隠線処理］ ［ダクト］タブ＞［隠線処理］ ［電気］タブ＞［隠線処理］ |
［コマンドプロパティ］が表示されます。
必要に応じて［コマンドプロパティ］の設定を変更します。
| 項目 | 説明 |
|
|
隠線処理した箇所の線種、色、重なり部分の間隔などを設定する場合にクリックします。設定方法について、詳しくは以下を参照してください。 |
|
対象 |
隠線処理の対象として［アイソメ図］を選択します。 |
|
モード |
［対象］で［アイソメ図］を選択した場合は、隠線処理の方法を以下の2つから選択します。
|
|
機器含む |
［対象］で［アイソメ図］を選択した場合、機器は隠線処理されないため、本設定は不要です。 |
|
復活後に自動隠線 |
隠線処理された箇所を元の状態に戻した後、自動隠線を行う場合は［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 ［配管設定］ダイアログの［隠線］タブで隠線のオフセット値を変更した場合などに、［On］を選択してください。隠線のオフセット値の設定について、詳しくは以下を参照してください。 |
（隠線設定）［コマンドプロパティ］で隠線処理の条件を設定し、対象の配管を指定します。
［対象］で［アイソメ図］、［モード］で［自動隠線］を選択します。

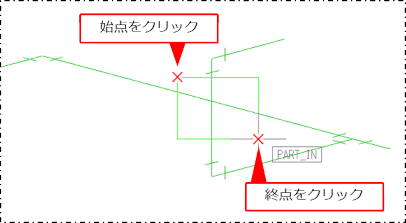

隠線処理する配管を範囲選択します。

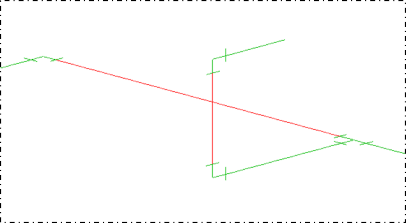

選択された配管の色が変わります。
右クリックまたは［Enter］キーを押し、確定します。

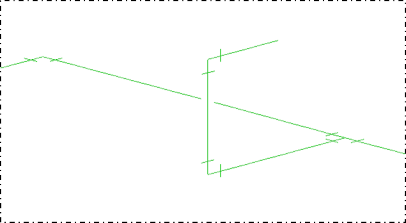

選択した配管が隠線処理されます。
|

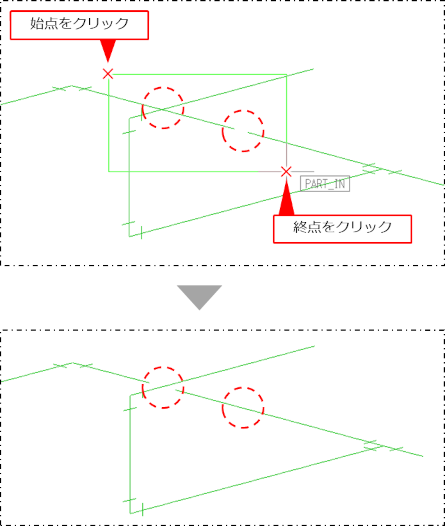

［コマンドプロパティ］の［モード］が［自動隠線］で、［復活後に自動隠線］が［On］の場合は、隠線処理と同時に、隠線処理によって配管の消えた箇所を復活させることができます。 隠線処理の表現やオフセット間隔を変更する場合も、［コマンドプロパティ］の［復活後に自動隠線］を［On］にしてください。選択した部品の隠線処理をいったん解除した上で、現在の設定に従い再度隠線処理を行うことができます。
|
隠線処理を解除（復活）する
選択した配管や部品の隠線処理を解除します。
［隠線処理］コマンド（）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［隠線処理］ ［空調］タブ＞［隠線処理］ ［ダクト］タブ＞［隠線処理］ ［電気］タブ＞［隠線処理］ |
［コマンドプロパティ］が表示されます。
［対象］で［アイソメ図］、［モード］で［復活］を選択します。

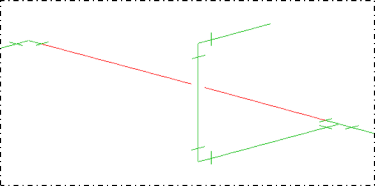

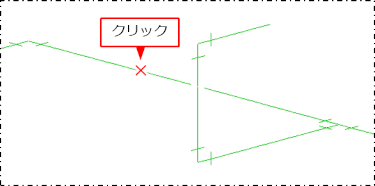

隠線を解除する配管を選択します。
選択された配管の色が変わります。
右クリックまたは［Enter］キーを押し、確定します。

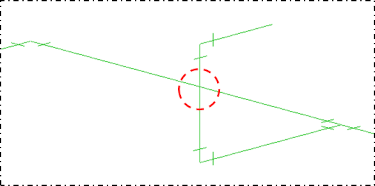

選択した配管が元の状態に戻ります。
