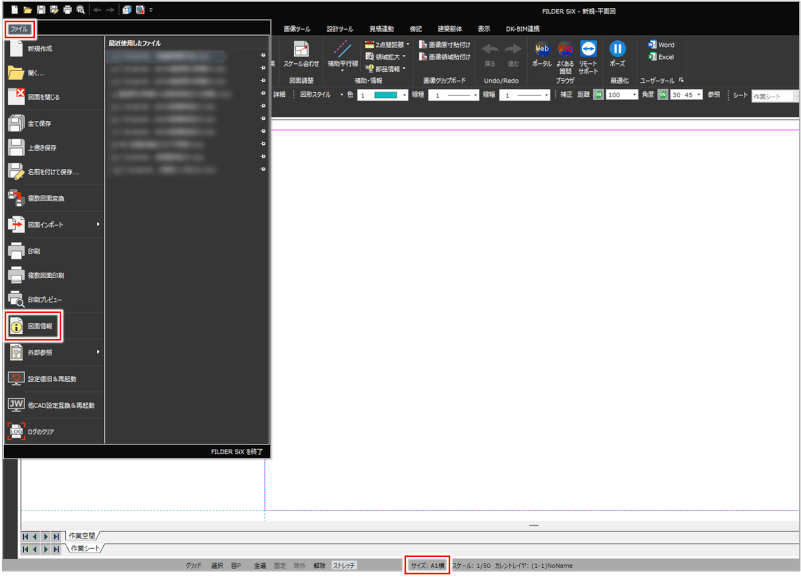

新規図面ファイルを作成する

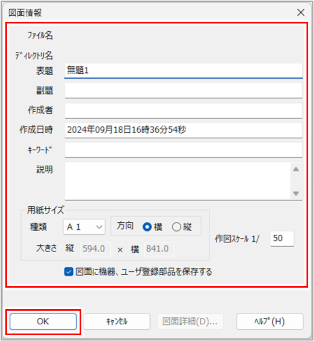

ファイル名

図面ファイル名を表示します。

図面ファイルの作成前は、何も表示しません。

ディレクトリ名

図面ファイルを保存しているディレクトリ名を表示します。

図面ファイルの作成前は、何も表示しません。

表題

作成する図面の表題を入力します。

副題

副題を入力します。

作成者

作成者の名前を入力します。

作成日時

［新規作成］コマンドを実行したときの日時を表示します。

キーワード

図面のキーワードを入力します。

説明

図面の説明を入力します。

用紙サイズ

用紙サイズを選択します。

• ［種類］：用紙種類をA0～A4、B1～B5、自由から選択します。
• ［方向］：用紙の向きを横、縦から選択します。
• ［大きさ］：用紙種類を自由にした場合は、縦横の長さを入力します。

作図スケール

作図スケールを入力します。

図面に機器、ユーザー登録部品を保存する

図面ファイルに機器とユーザー登録部品を保存する場合は、チェックを付けます。

チェックを付けると、機器・部品ファイルがインストールされていないパソコンでも図面上で機器や部品を扱えるようになります。

［機器］［機器ユーザー登録］［機器ライブラリ］［配管ユーザー登録］の各コマンドで使用した機器や部品を保存できます。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［図面詳細］ボタン

図面の詳細情報を表示する場合にクリックします。

図面ファイルの作成前は、クリックできません。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
