図面なしで機器表を作成する

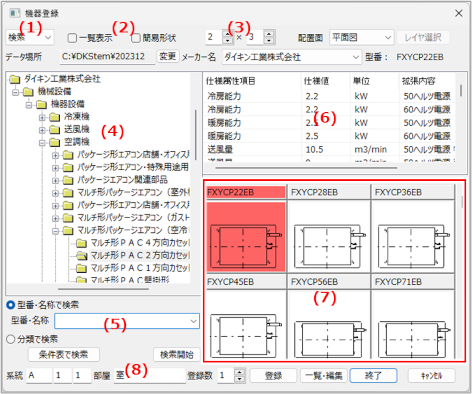

（1）指定方法

機器を指定する方法を選択します。

• ［一覧］：機器が分類されたフォルダが階層で表示されます。
• ［登録］：機器データを、メディアからパソコンへ取り込みます。
• ［検索］：型番や名称、または分類で機器を検索します。

（2）表示方法

（7）のファイル表示方法を選択します。

［一覧表示］と［簡易形状］にチェックを付けていない場合は、型番と機器のプレビューが表示されます。

• ［一覧表示 ］：チェックを付けると、メーカー名、型番、型名が一覧で表示されます。
• ［簡易形状］：チェックを付けると、簡易形状が登録されている機器の場合は、簡易形状の機器が表示されます。
  ［簡易形状］は、簡易形状として登録しているデータがあるときに表示されます。

（3）プレビュー表示数

（7）で表示する機器の数を選択します（最大5行×5列まで表示）

配置面

（2）で［プレビュー］を選択した場合に、表示する外形図の表示面を選択します。

レイヤ選択

［レイヤ選択］は［機器ライブラリ］コマンドで使用する機能のため、機器登録時は使用できません。

［レイヤ選択］の使用方法について、詳しくは以下を参照してください。

機器ライブラリから機器を配置する（機器ライブラリ）

データ場所

検索対象のフォルダの場所が表示されます。

検索対象のフォルダを変更する場合は、［変更］ボタンをクリックして指定します。

メーカー名

型番

選択中の機器のメーカー名と型番が表示されます。

（1）で［検索］を選択している場合は、プルダウンメニューからメーカー名を選択して検索できます。

（4）フォルダ一覧

機器が格納されているフォルダが表示されます。

（5）検索方法

機器の検索方法を選択します。

• ［型番・名称で検索］：機器の型番や名称で検索します。
  ［型番・名称］に検索する機器の型番や名称を入力します。
  文字列の一部を入力しても検索できます（部分検索）。
  プルダウンメニューの履歴から型番や名称を選択することもできます。
• ［分類で検索］：機器の分類、仕様属性、仕様値、単位などで検索します。

［条件表で検索］ボタン

条件表から選択して機器を検索する場合にクリックします。

表の〇をクリックして条件を選択すると［分類で検索］に設定値が入力されます。

［検索開始］ボタン

［型番・名称］に入力した内容で検索開始する場合にクリックします。

（6）機器の詳細表示

選択中の機器の詳細情報（仕様属性項目・仕様値・単位・拡張内容）が表示されます。

（7）で機器を選択すると表示されます。

（7）機器表示

選択したフォルダの機器、または検索後の機器が表示されます。

（2）で［一覧表示］を選択した場合に、表の項目名をクリックすると、機器名が昇順または降順に並び替わります。

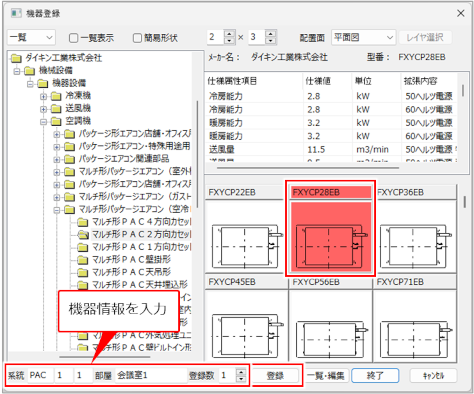

（8）機器情報入力

機器表に登録する機器情報を入力します。

• ［系統］：系統名称、番号、枝番号を入力します。
• ［部屋］：部屋名称を入力します。
• ［登録数］：同じ型番・機器情報で登録する機器の数を入力します。

［登録］ボタン

機器表に機器情報（系統、部屋、登録数）を登録する場合にクリックします。

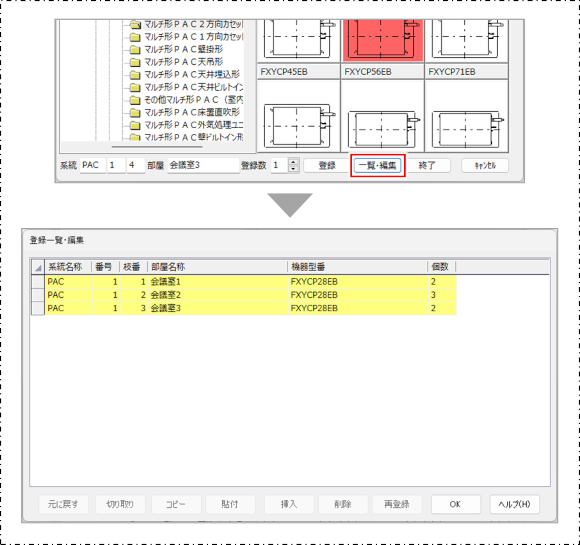

［一覧・編集］ボタン

登録した機器表の内容を確認・編集する場合にクリックします。

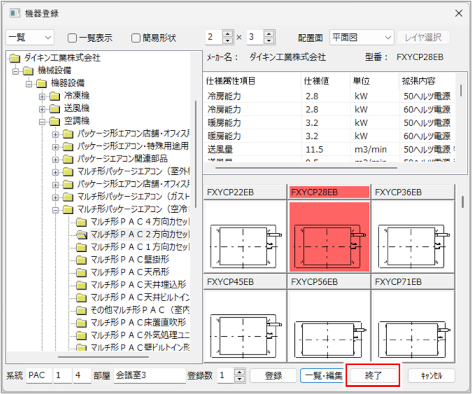

［終了］ボタン

機器登録後に［機器登録］コマンドを終了する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。
