機器表の書式を設定する

機器表を自動作成するときの書式や文字サイズを設定します。

［設計ツール］タブの［機器表自動作成設定］コマンド（）をクリックして実行します。

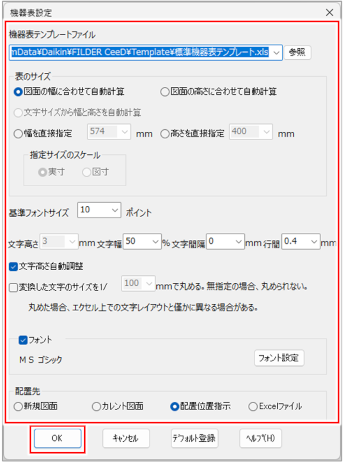

［機器表設定］ダイアログが表示されます。

機器表の書式を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
機器表テンプレートファイル	選択中の機器表テンプレートファイルが表示されます。他の機器表テンプレートファイルを選択する場合は、［参照］ボタンをクリックします。
表のサイズ	機器表のサイズを選択します。［図面の幅に合わせて自動計算］：表の大きさを図面の幅に合わせて、高さを自動計算します。［図面の高さに合わせて自動計算］：表の大きさを図面の高さに合わせて、幅を自動計算します。［文字サイズから幅と高さを自動計算］：指定した文字サイズから、表の幅と高さを自動計算します。［文字高さ自動調整］にチェックが付いていない場合に選択できます。［幅を直接指定］：入力した値を表の幅にし、高さを自動計算します。［指定サイズのスケール］で、貼り付けるときの縮尺を［実寸］または［図寸］から選択します。［実寸］は1/1、［図寸］は印刷したときの大きさで貼り付けられます。［高さを直接指定］：入力した値を表の高さにし、幅を自動計算します。［指定サイズのスケール］で、貼り付けるときの縮尺を［実寸］または［図寸］から選択します。［実寸］は1/1、［図寸］は印刷したときの大きさで貼り付けられます。
基準フォントサイズ	機器表で使用する基準のフォントサイズを入力します。機器表テンプレートファイル（Excelファイル）の基準のフォントサイズと、FILDER SiXのフォントサイズを、同一サイズとして設定します。
文字高さ	文字の高さ（プロッタ出力したときの実寸）を入力します。［文字高さ自動調整］にチェックが付いていない場合に選択できます。
文字幅	文字の幅（半角文字）を、文字高さに対する比率で入力します。
文字間隔	文字と文字の間隔（プロッタ出力したときの実寸）を入力します。
行間	改行するときの行間隔を入力します。
文字高さ自動調整	文字高さ・文字幅・文字間隔・行間を、表のサイズから自動計算する場合は、チェックを付けます。
変換した文字のサイズを1/＊mmで丸める	自動調整で変換した文字のサイズを、入力した数値で丸める場合は、チェックを付けます。デフォルト（初期値）の「1/100」の場合は、小数点第3位の数値を四捨五入し、小数点第2位まで表示します。
フォント	フォントを指定する場合はチェックを付けて、［フォント設定］ボタンをクリックし、フォントを選択します。チェックを外すと、［機器表テンプレートファイル］で指定しているフォントを使用します。
配置先	機器表の配置先を選択します。［新規図面］：新規図面を開いて配置します。［カレント図面］：今開いている図面に配置します。［配置位置指示］：今開いている図面に、位置を指定して配置します。［Excelファイル］：図面には配置せず、Excelファイルに保存します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［デフォルト登録］ボタン	現在の設定内容を、機器表を自動作成するときのデフォルト（初期値）として登録する場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

機器表の書式が設定されます。
