図面から機器表を作成する

図面を元に機器表を自動で作成し、配置します。

機器表を作成する図面を開いてから操作します。

［設計ツール］タブの［機器表自動作成］コマンド（）をクリックして実行します。

［機器表設定］がデフォルトの場合は、機器表を配置するための枠が表示されます。

［コマンドプロパティ］が表示されます。

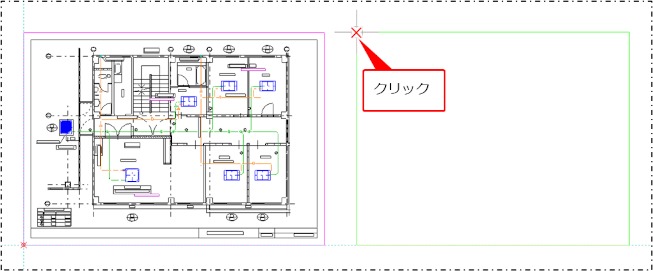

機器表を配置する左上の点でクリックします。

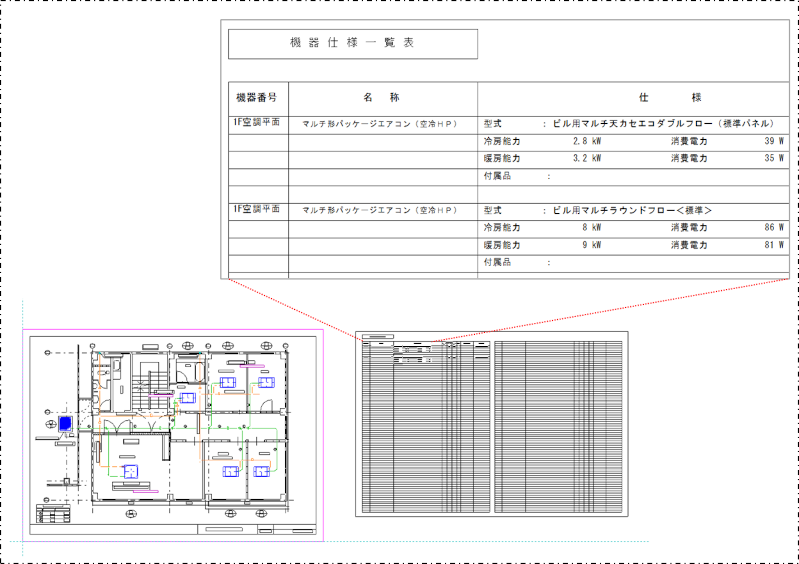

作業中を示すダイアログが表示され、自動作成された機器表が配置されます。
