系統番号・部屋名称を付加・編集する

配置済みの機器に系統名称や部屋名称を登録・編集します。

図面なしで機器表を作成する場合は、系統番号や部屋名称の登録を機器の登録と同時に行うことができます。

機器表に登録した機器を確認・編集する

機器に系統番号や部屋名称を登録・編集する

機器に系統番号や部屋名称を登録・編集します。

登録した内容は、［系統番号・部屋名称自動付加］コマンド、または［機器表自動作成］コマンドを実行するときのデータとして使用されます。

［設計ツール］タブの［系統番号付加・編集］コマンド（）をクリックして実行します。

系統番号を登録・編集する機器をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

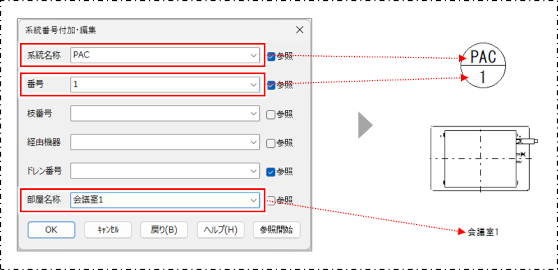

［系統番号付加・編集］ダイアログが表示されます。

系統番号などの情報を入力・編集し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
入力欄	機器に情報（［系統名称］［番号］［枝番号］［経由機器］［ドレン番号］［部屋名称］）を入力します。プルダウンメニューの入力履歴から選択することもできます。
参照	他の機器の情報を入力欄に取り込む場合にチェックを付けます。チェックを付けて［参照開始］ボタンをクリックし、参照する機器をクリックすると、入力欄に情報が取り込まれます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［戻り］ボタン	ダイアログを閉じて1つ前の操作状態に戻ります。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
［参照開始］ボタン	クリックすると、［参照］にチェックが付いている情報を他の機器から取り込みます。

系統番号などの情報が登録されます。

機器の系統番号や部屋名称を配置する

［系統番号付加・編集］コマンドで登録した内容を使用し、系統番号や部屋名称を図面に配置します。

［設計ツール］タブの［系統番号・部屋名称自動付加］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で、配置内容を設定します。

項目説明を見る項目説明を見る

項目	説明
（系統番号・部屋名称自動付加設定）	文字色・ペン番号などを詳細に設定する場合にクリックします。クリックすると、［系統番号・部屋名称付加設定］ダイアログが表示されます。
サイズ（半径）	系統番号が配置されるバルーンのサイズ（半径）を入力します。系統番号の文字サイズはバルーンの大きさで自動的に決まるので、数値で指定できません。
部屋名称（文字）	部屋名称の文字について設定します。［文字高さ］：文字の高さを入力します。［文字幅（％）］：文字の幅を、文字の高さに対する比率で入力します。［文字間隔］：文字と文字の間隔を入力します。［行間隔］：改行したときの行間隔を入力します。

文字色・ペン番号などを詳細設定する場合文字色・ペン番号などを詳細設定する場合

［コマンドプロパティ］の（系統番号・部屋名称自動付加設定）をクリックします。

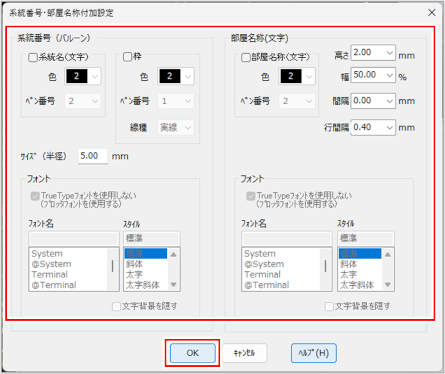

［系統番号・部屋名称付加設定］ダイアログが表示されます。

文字色などを設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
系統番号（バルーン）	系統番号が配置されるバルーンについて設定します。［系統名（文字）］：系統名の文字の［色］［ペン番号］［フォント］を指定する場合は、チェックを付けて各内容を選択します。［枠］：バルーンの枠の［色］［ペン番号］［線種］を指定する場合は、チェックを付けて各内容を選択します。［サイズ（半径）］：バルーンのサイズ（半径）を入力します。［フォント］：TrueTypeフォントを使用しない（プロッタフォントを使用する）場合は、チェックを付けます。 TrueTypeフォントを使用する場合は、チェックを外してフォントを選択します。［系統名（文字）］にチェックを付けた場合のみ指定できます。縦書きの場合は@マークのフォントを選択します。
部屋名称（文字）	部屋名称の文字について設定します。［部屋名称（文字）］：部屋名称の文字の［色］［ペン番号］［フォント］を指定する場合は、チェックを付けて各内容を選択します。［高さ］：文字の高さを入力します。［幅（％）］：文字の幅を、文字の高さに対する比率で入力します。［間隔］：文字と文字の間隔を入力します。［行間隔］：改行したときの行間隔を入力します。［フォント］：TrueTypeフォントを使用しない（プロッタフォントを使用する）場合は、チェックを付けます。 TrueTypeフォントを使用する場合は、チェックを外してフォントを選択します。［部屋名称（文字）］にチェックを付けた場合のみ指定できます。縦書きの場合は@マークのフォントを選択します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

詳細設定が確定されます。

系統番号と部屋名称を配置する機器をクリックまたは範囲選択します。

系統番号と部屋名称が配置されます。
