基本図形をシンボルとして登録・配置する

基本図形をFILDER SiXのシンボルとして登録し、配置します。

登録したシンボルは、［シンボル配置］コマンドで配置します。

また、図面枠や砂利敷きの絵などFILDER SiXに既に登録されているシンボルは、［図形挿入］コマンドで配置します。

登録・配置は以下のながれで行います。

	登録前の準備	シンボルの登録前に「登録図形の用意」「グループ解除」を行います。登録前の準備：基本図形をシンボルとして登録する場合

	シンボルの登録	シンボル登録する図形を選択し、保存するフォルダを選択します。

	シンボルの配置	シンボル登録した図形を配置します。角度や倍率を変えて配置することもできます。

シンボルを登録する

基本図形をシンボルとして登録します。

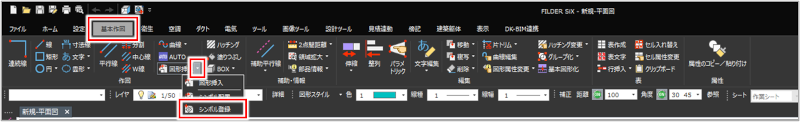

［基本作図］タブの［図形挿入］プルダウンメニューから［シンボル登録］コマンド（）をクリックして実行します。

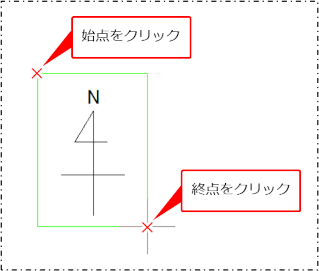

登録する図形を範囲選択します。

右クリックまたは［Enter］キーを押し、確定します。

基点をクリックします。

設定した基点が、シンボルを配置するときの基点となります。

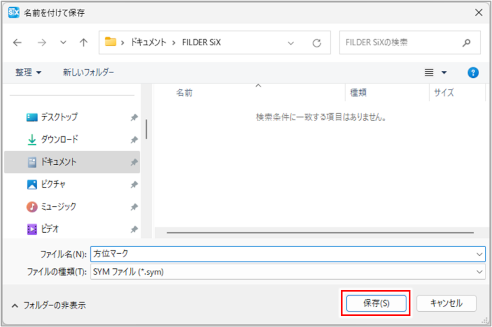

［名前を付けて保存］ダイアログが表示されます。

登録するフォルダを選択して、ファイル名を入力し、［保存］ボタンをクリックします。

シンボルの登録が完了します。

続けてシンボルを登録する場合、同様に図形を選択して登録します。

登録を終了する場合は、右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。

登録したシンボルを配置する（シンボル配置）

登録したシンボルを配置します。

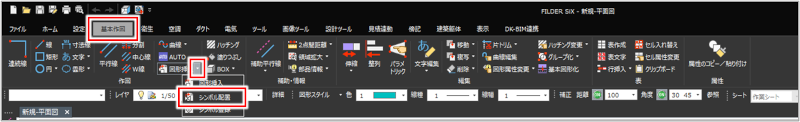

［基本作図］タブの［図形挿入］プルダウンメニューから［シンボル配置］コマンド（）をクリックして実行します。

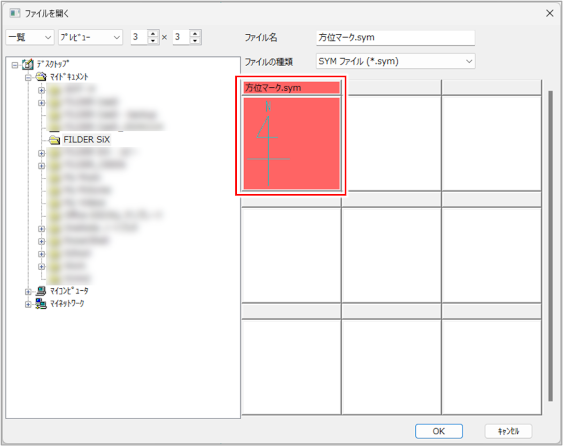

［ファイルを開く］ダイアログが表示されます。

配置するファイル（シンボル）が登録されているフォルダを選択します。

項目説明を見る項目説明を見る

項目

説明

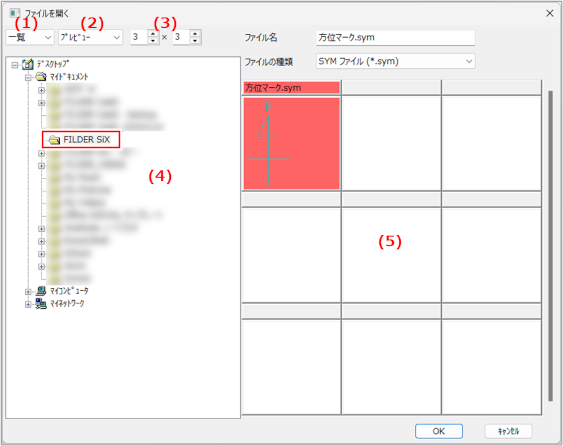

（1）指定方法

ファイルを指定する方法を選択します。

［一覧］：パソコンから参照可能なフォルダが表示されます。

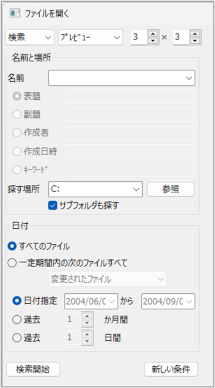

［検索］：以下のダイアログで、名前や場所、日付でファイルを検索します。
- ［名前と場所］：検索するファイルの名前や場所を入力します。文字列の一部を入力しても検索できま
  す（部分検索）。
- ［日付］：検索するファイルの日付を指定します。
- ［検索開始］ボタン：検索を開始する場合にクリックします。
- ［新しい条件］ボタン：入力した内容を消去する場合にクリックします。

検索条件について詳しくは、以下を参照してください。

検索条件（名前と場所、日付）

（2）表示方法

（5）のファイル表示方法を選択します。

［プレビュー］：シンボルや図形のプレビューが表示されます。
［一覧表示］：ファイルとフォルダが一覧で表示されます。
［詳細表示］：ファイルとフォルダの内容が詳細に表示されます。

（3）プレビュー表示数

（5）で表示するファイルの数を選択します（最大5行×5列まで表示）。

（2）で［プレビュー］を選択した場合に設定できます。

（4）フォルダ表示

パソコンから参照可能なフォルダが表示されます。

ファイル名

（5）で選択したファイル名が表示されます。

ファイルの種類

表示するファイルの種類を選択します。

［PGCファイル（*.pgc）］：パラメトリック部品ファイルが表示されます。
［SYMファイル（*.sym）］：シンボルファイルが表示されます。
［JWKファイル（*.jwk）］：Jw_cad図形ファイルが表示されます。

（5）ファイル表示

選択したフォルダのファイル、または検索後のファイルが表示されます。

（2）で［一覧表示］を選択した場合に、表の項目名をクリックすると、機器名が昇順または降順に並び替わります。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

配置するシンボルをダブルクリックします。

シンボルを選択し、［OK］ボタンをクリックしても選択できます。

［パラメトリック挿入］ダイアログが表示されます。

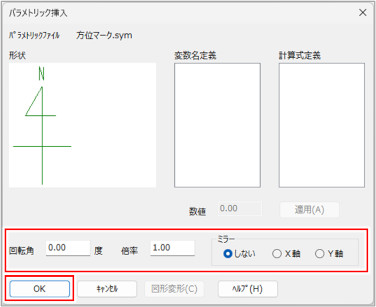

必要に応じて、配置角度や倍率を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
形状	シンボルや図形の形状が表示されます。
変数名定義	シンボルの配置時は、本項目は設定できません。
計算式定義	シンボルの配置時は、本項目は設定できません。
回転角	図形の角度を入力します。配置時に角度を変えることもできます。
倍率	図形の倍率を入力します。配置時に倍率を変えることもできます。
ミラー	図形を反転させるかどうかを選択します。［しない］：反転させません。［X軸］：X軸を基準に反転させます。［Y軸］：Y軸を基準に反転させます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［図形変形］ボタン	シンボルの配置時は、本項目は設定できません。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

［パラメトリック挿入］ダイアログが閉じます。

仮置き位置をクリックし、配置基点をクリックします。

配置位置をクリックします。

矢印キー［←］［→］で回転できます。

矢印キー［↑］［↓］で倍率を変更できます。

［Home］キーで元の角度・倍率に戻せます。

仮置きを残したまま、シンボルが配置されます。

同じシンボルを配置する場合は、続けてクリックして配置します。

配置を終了するには、右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。

仮置きしたシンボルが消えて［シンボル配置］コマンドが終了します。

登録したシンボルは、［基本図形］タブの［図形挿入］コマンドからも配置できます。

［図形挿入］コマンドで図形ファイルを配置する

FILDER SiXに登録されている図形ファイルを［図形挿入］コマンドから配置します。

［図形挿入］コマンドでは、以下3つのファイルを配置できます。

FILDER SiXに登録されている図形ファイル（*.sym）
FILDER SiXに登録されているパラメトリック部品ファイル（*.pgc）
Jw_cadで作成した図形ファイル（*.jwk）

［基本作図］タブの［図形挿入］コマンド（）をクリックして実行します。

［ファイルを開く］ダイアログと［コマンドプロパティ］が表示されます。

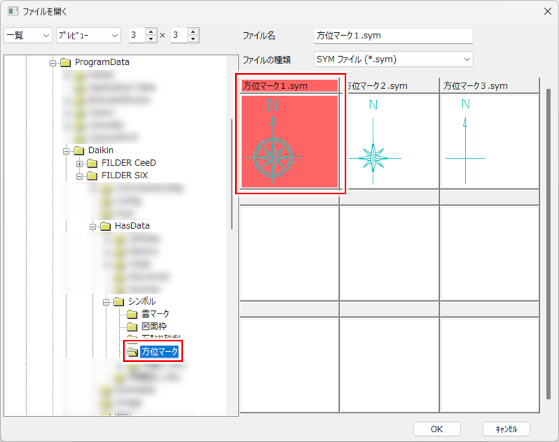

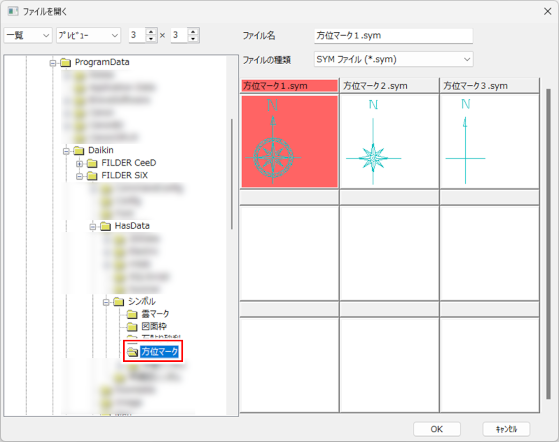

配置する図形ファイルが登録されているフォルダを選択します。

FILDER SiXの図形ファイルは、「C:\ProgramData\Daikin\FILDER SiX\HasData\シンボル」フォルダに保存されています。

ダイアログの項目について、詳しくは以下を参照してください。

［ファイルを開く］ダイアログ

配置する図形ファイルをダブルクリックします。

図形を選択し、［OK］ボタンをクリックしても選択できます。

必要に応じて［コマンドプロパティ］で図形の内容を設定します。

項目説明を見る項目説明を見る

項目	説明
（ファイルを開く）	［ファイルを開く］ダイアログを表示する場合にクリックします。
角度	図形の角度を入力します。指定しない場合は［指定なし］を選択します。配置時に角度を変えることもできます。
倍率	図形の縦横倍率（X、Y）を入力します。指定しない場合は［指定なし］を選択します。例：X2 Y2（横縦ともに2倍）、X0.5 Y0.5（横縦ともに1/2倍）配置時に倍率を変えることもできます。
グループ名を設定	［On］を選択すると、配置する図形のファイル名（拡張子除く）をグループ名として図形に設定できます。［ラベル］コマンドを実行して図形上をクリックすると、文字入力欄にグループ名が自動入力されます。グループ名を参照する場合は、［ラベル］コマンドの文字入力欄を空白にしておく必要があります。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
指示図形をクリップ	［On］を選択すると、基本図形上をクリックして配置するときに、シンボルと重なっている部分を隠線処理できます。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

仮置き位置をクリックし、配置基点をクリックします。

Jw_cad図形ファイルを配置する場合、仮置きは不要です。

配置位置をクリックします。

［←］［→］キーで回転できます。

［↑］［↓］キーで倍率を変更できます。

配置前なら［Home］キーで元の角度・倍率に戻せます。

同じシンボルを配置する場合は、続けてクリックして配置します。

配置を終了するには、右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。

［図形挿入］コマンドが終了します。
