図面上の干渉箇所をチェックする（干渉チェック）

図面上に、配管、ダクト、躯体（柱・壁・梁）の部品の重なり（干渉）が発生しているかをチェックします。

干渉している部品を一覧で確認することや、図面上の干渉箇所の強調表示を変更することができます。

干渉チェックを行う

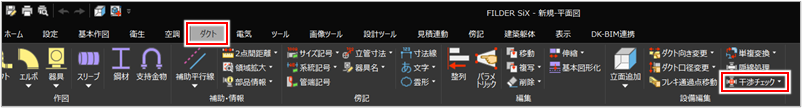

［ダクト］タブの［干渉チェック］コマンド（）をクリックして実行します。

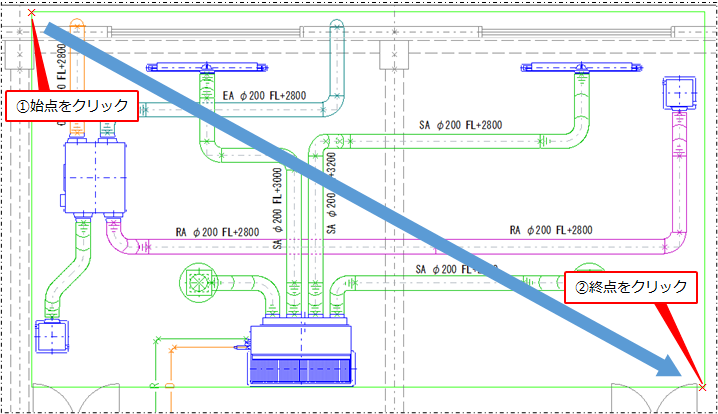

干渉チェックする範囲を選択します。

右クリックまたは［Enter］キーを押し、確定します。

［干渉チェック］ダイアログが表示されます。

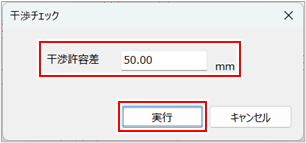

［干渉許容差］を入力し、［実行］ボタンをクリックします。

干渉している部品がない場合

「選択された部品は干渉していません」と表示されます。［OK］ボタンをクリックし、操作を終了します。

干渉している部品がある場合

「選択された部品が、干渉しています」と表示されます。手順5へ進んでください。　

［OK］ボタンをクリックします。

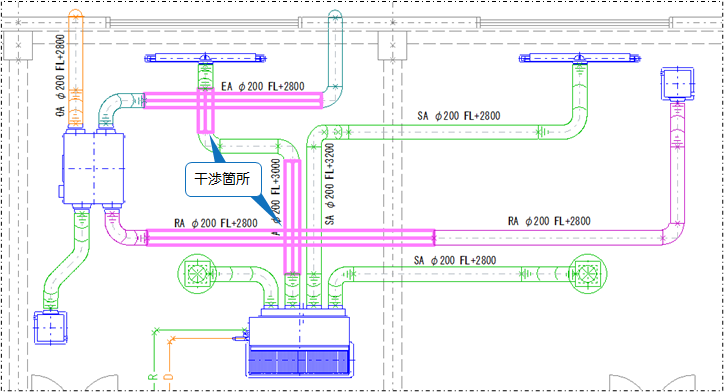

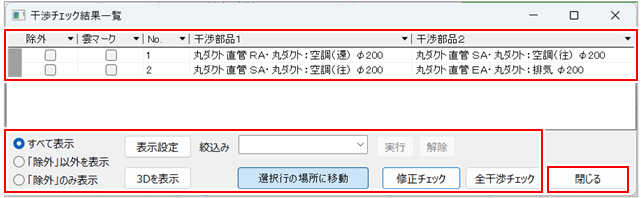

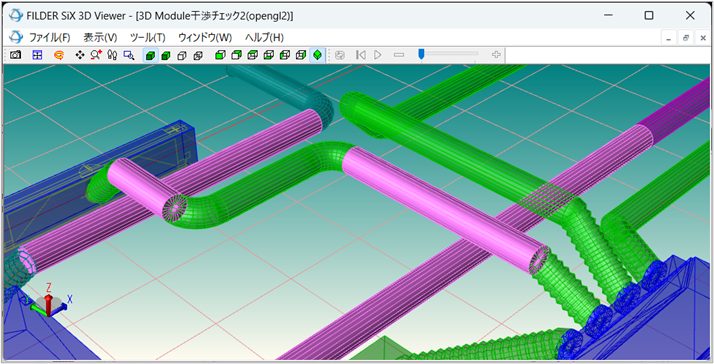

［干渉チェック結果一覧］ダイアログが表示され、図面上の干渉箇所が強調表示されます。

［干渉チェック結果一覧］ダイアログで干渉箇所を確認・修正します。

干渉箇所の確認方法について、詳しくは以下を参照してください。

干渉チェックの結果を一覧で表示する（干渉チェック結果一覧）

終了する場合は、［閉じる］ボタンをクリックします。

確認ダイアログが表示されます。メッセージを確認し、［OK］ボタンをクリックします。

干渉チェックを行うと、「（図面名）.csv」ファイルがFILDER SiX図面と同じフォルダに自動作成され、干渉チェックの結果が保存されます。干渉チェック結果が必要ない場合は、削除してください。

干渉チェックの結果を一覧で表示する（干渉チェック結果一覧）

干渉チェックを実行した結果、部品の重なりが発生している場合は、［干渉チェック結果一覧］ダイアログで干渉している部品を一覧で確認できます。複数の干渉箇所がある場合は、表示する干渉部品を絞り込み、図面上で位置を確認することもできます。

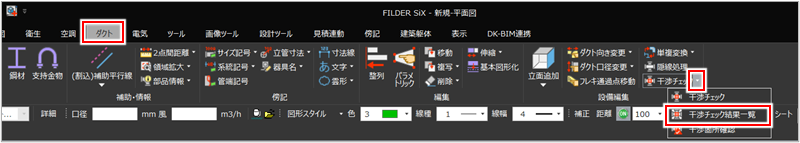

［ダクト］タブの［干渉チェック］プルダウンメニューから［干渉チェック結果一覧］コマンド（）をクリックして実行します。

［干渉チェック結果一覧］ダイアログが表示されます。

必要に応じて、一覧表示の設定を変更し、［閉じる］ボタンをクリックします。

項目説明を見る項目説明を見る

干渉箇所を表示する（干渉箇所確認）

干渉している部品の強調表示について、表示と非表示を切り替えます。
表示時に強調表示の色や線幅を設定できます。

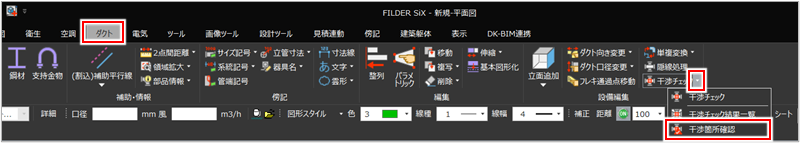

［ダクト］タブの［干渉チェック］プルダウンメニューから［干渉箇所確認］コマンド（）をクリックして実行します。

［干渉箇所確認］ダイアログが表示されます。

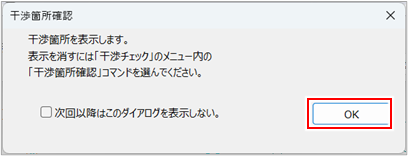

既に強調表示されていた場合は、強調表示が非表示になります。

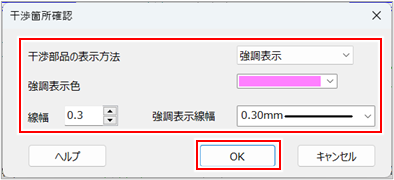

干渉部品の表示方法を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

干渉部品が設定した内容で強調表示されます。
