参照図面の表示や配置を変更する

外部参照で挿入した図面に対して、参照の解除、参照元図面への取り込み、表示・非表示の切り替え、レイヤごとの表示・非表示の切り替え、挿入位置・回転角度・スケールの変更などが行えます。

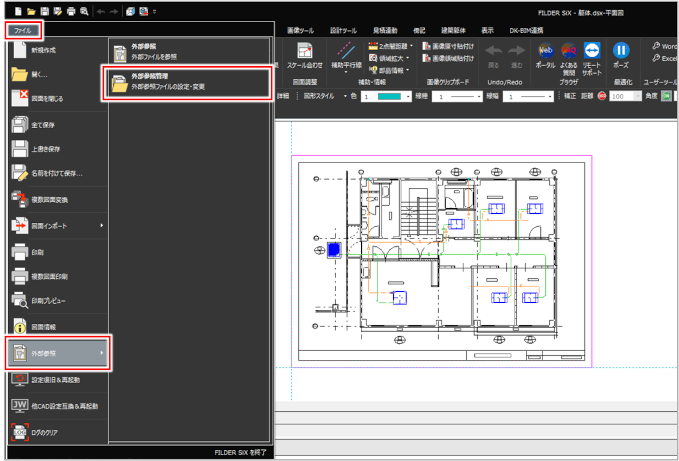

［ファイル］タブの［外部参照］から［外部参照管理］コマンド（）をクリックして実行します。

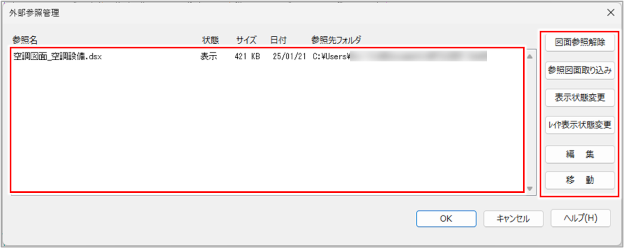

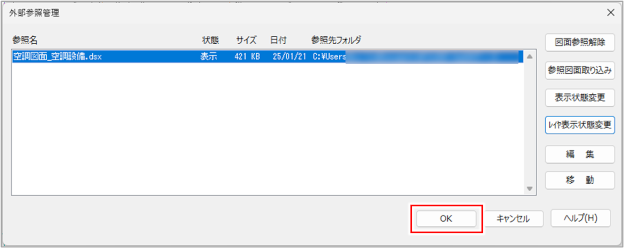

［外部参照管理］ダイアログが表示されます。

参照図面の一覧から対象の図面を選択し、操作内容に応じて右側のボタンをクリックします。

項目	説明
［図面参照解除］ボタン	参照を解除します。解除した参照図面は、現在の図面から消えます。
［参照図面取り込み］ボタン	参照図面を現在の図面に取り込みます。取り込んだ図面は編集可能になりますが、ファイルのサイズは大きくなります。取り込んだ図面のレイヤは、編集不可の状態に設定されています。編集する場合は、レイヤを編集可に変更してください。詳しくは、以下を参照してください。レイヤの編集・編集不可を切り替える

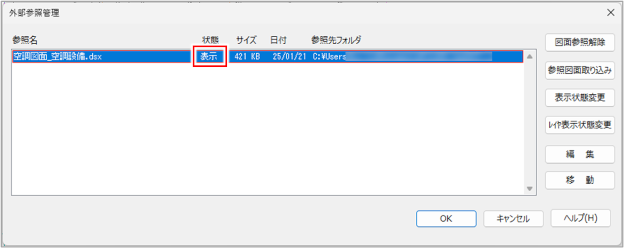

［表示状態変更］ボタン	クリックするごとに一覧の［状態］列の［表示］［非表示］が切り替わります。［非表示］にして［OK］ボタンをクリックすると、参照図面は非表示になります。
［レイヤ表示状態変更］ボタン	参照図面のレイヤの表示・非表示を切り替えます。詳しくは、以下を参照してください。参照図面のレイヤごとに表示・非表示を切り替える

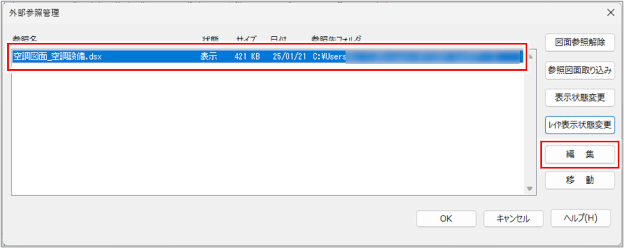

［編集］ボタン	参照図面の挿入位置・回転角度・スケールを変更します。詳しくは、以下を参照してください。参照図面の位置・角度・スケールを変更する
［移動］ボタン	参照図面の配置位置を移動します。クリック後、参照図面の基点を図面上でクリックし、次に目標点をクリックすると、参照図面が移動します。

参照図面のレイヤごとに表示・非表示を切り替える

参照図面のレイヤの表示・非表示を切り替えます。

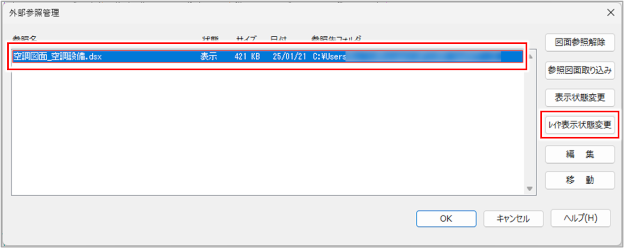

［外部参照管理］ダイアログで参照図面を選択し、［レイヤ表示状態変更］ボタンをクリックします。

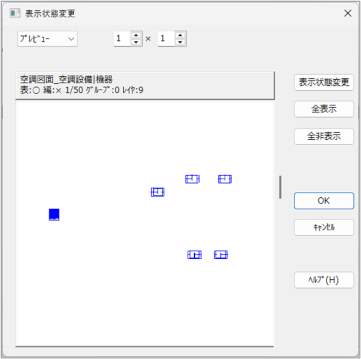

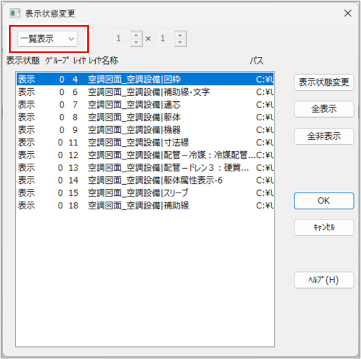

［表示状態変更］ダイアログが表示されます。

項目説明を見る項目説明を見る

項目	説明
プレビュー一覧表示	レイヤの表示を［プレビュー］または［一覧表示］から選択します。選択に応じ、下のプレビュー／一覧表示が切り替わります。［プレビュー］を選択した場合は、プレビューの縦横の分割表示数を設定できます（1つの区画に1つのレイヤが表示されます）。
プレビューエリア一覧表示エリア	［プレビュー］を選択すると、レイヤのプレビューエリアが表示されます。区画をクリックすると枠の色が変わり、該当のレイヤが選択されます。［一覧表示］を選択すると、レイヤが一覧表示されます。

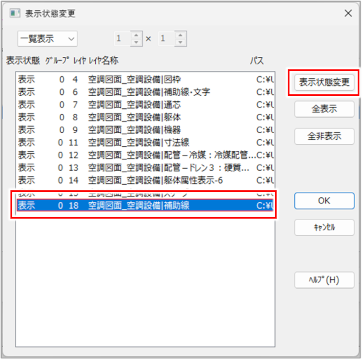

［表示状態変更］ボタン	選択しているレイヤの表示・非表示が切り替わります。
［全表示］ボタン	すべてのレイヤを表示します。
［全非表示］ボタン	すべてのレイヤを非表示にします。
