仮補助線を使用して作図する

仮補助線は、作図中に座標アシストが表示された際に自動的に表示される水平線、垂直線、延長線などの一時的な補助線です。コマンドキャンセルすると自動的に消えます。

仮補助線を表示させたくない場合は、［システム設定］の［座標指示］で［仮補助線の自動表示］のチェックを外します。詳しくは、以下を参照してください。

仮補助線	説明

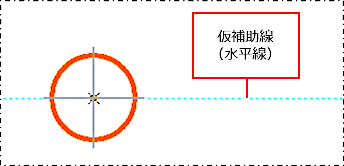

水平線	水平方向に表示されます。

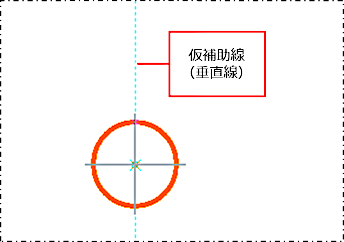

垂直線	垂直方向に表示されます。

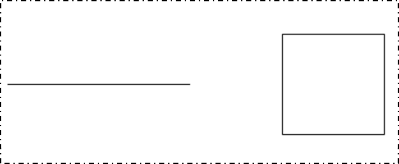

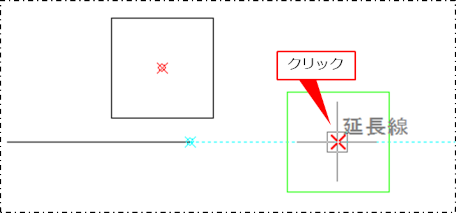

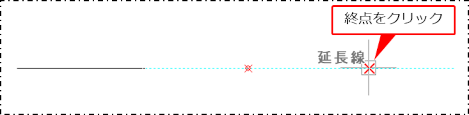

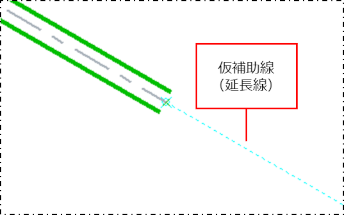

延長線	直線形状の図形や配管の延長線方向に表示されます。円弧の場合は、円の欠けた部分を補完する円弧が表示されます。

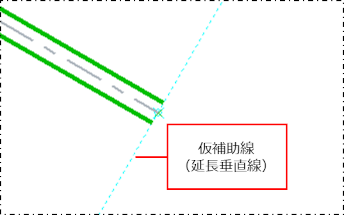

延長垂直線	延長線方向に対して垂直方向に表示されます。

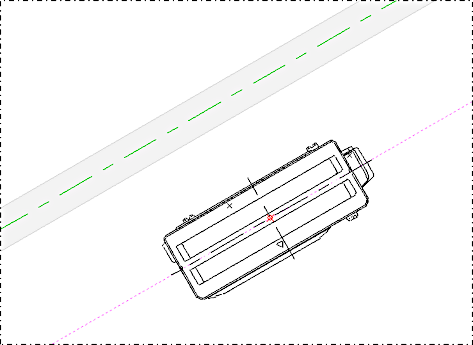

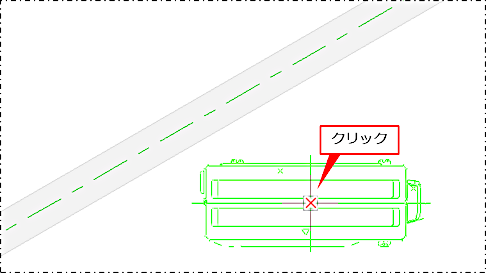

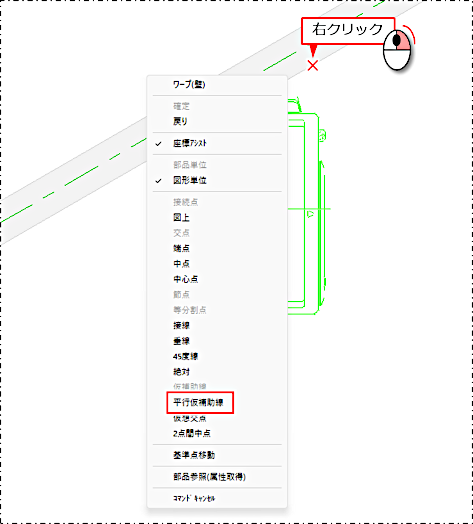

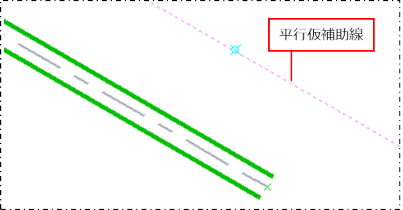

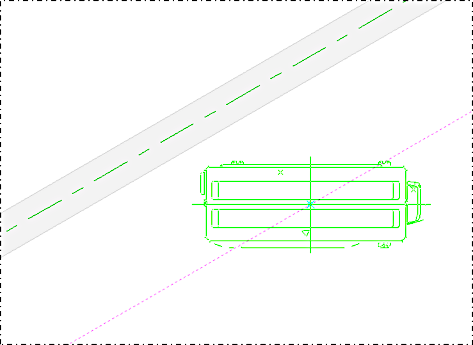

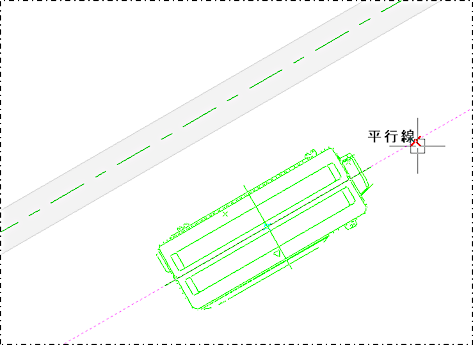

平行仮補助線	線分を右クリックして表示されるメニューの［平行仮補助線］をクリックすると、右クリックした線分と同じ角度の仮補助線が基準点にロック状態で表示されます。

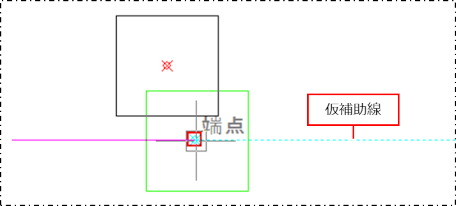

仮補助線が表示されるのは、座標アシストの［端点］［接続点］［交点］［中心点］［中点］が表示される位置です。
仮補助線が表示される対象の図形は、直線、円弧、楕円弧などの基本図形、配管（ダクト、エルボ、ティーズなど含む）、機器、器具、支持金物、電気シンボルなどです。建築躯体や文字は、仮補助線表示の対象外です。

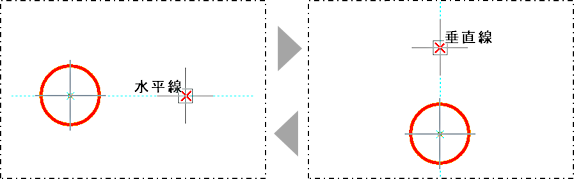

仮補助線は、カーソルの位置に応じて更新されます。例えば、以下のような立管の中心（［交点］）から仮補助線を表示する場合、カーソルを左右に移動すると水平線が表示され、上下に移動すると垂直線が表示されます。

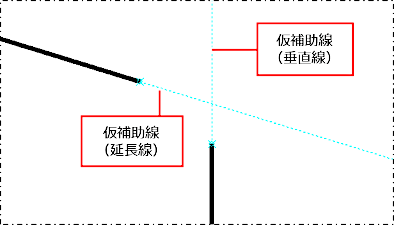

仮補助線は、最大2本まで表示できます。以下の図は、2つの直線の端点からそれぞれ延長線と垂直線を表示した状態です。

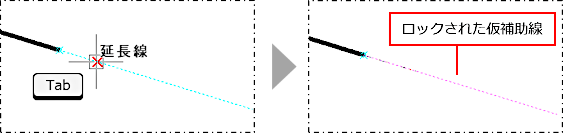

仮補助線を現在の状態で固定（ロック）したい場合は、仮補助線上で［Tab］キーを押します。ロックすると仮補助線の色が変わり、カーソルを移動しても仮補助線は更新されません。再度［Tab］キーを押すとロックは解除されます。

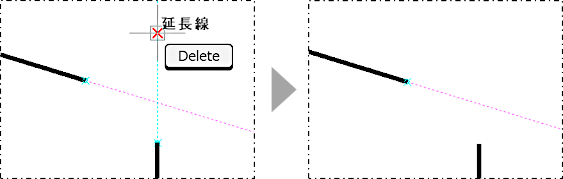

不要な仮補助線を削除するときは、仮補助線にカーソルを合わせ、［Delete］キーを押します。
