図形のスタイルを変更する

作図した図形と文字のスタイルを変更します。

ツールバーで図形のスタイルを変更する

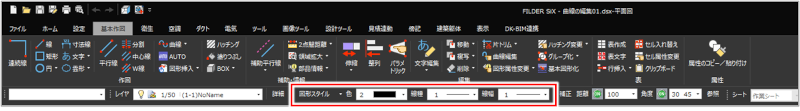

共通項目ツールバーの［図形スタイル］で図形と文字のスタイルを変更します。

スタイル変更する図形をクリックします。

範囲指定して複数の図形を選択することもできます。

共通項目ツールバーの［色］［線種］［線幅］で変更するスタイルを選択します。

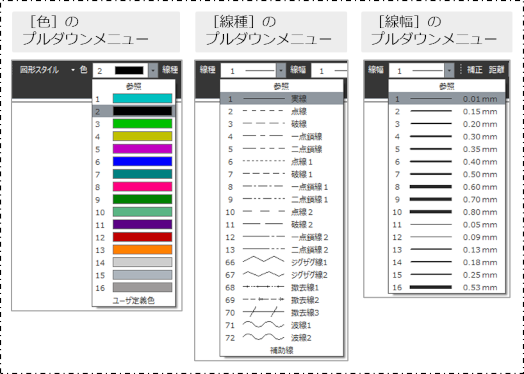

  • 色・線種・線幅のプルダウンメニューの内容は以下のとおりです。
  • 配管やダクトの場合は、共通項目ツールバーの［図形スタイル］で髭やフランジなどの設定も変更できます。

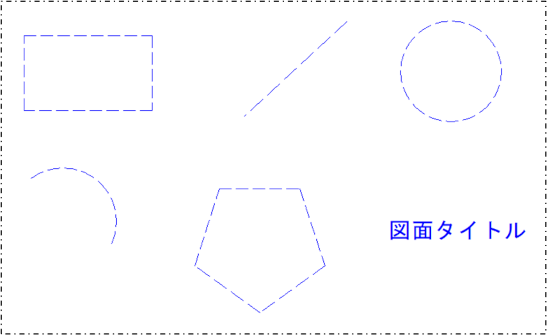

スタイルが変更されます。

コマンドで図形のスタイルを変更する（図形属性変更）

［図形属性変更］コマンドで図形と文字のスタイル（属性）を変更します。

変更できる図形の属性は、色、ペン番号（線幅）、補助線、線種です。

変更できる文字の属性は、色、ペン番号（線幅）です。

［基本作図］タブの［図形属性変更］コマンド（図形属性変更アイコン）をクリックして実行します。

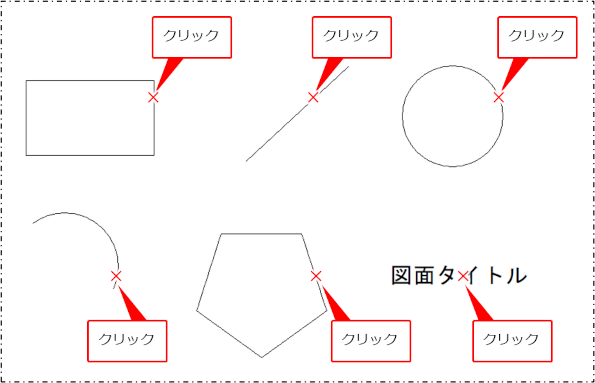

属性変更する図形をクリックします。

範囲指定して複数の図形を選択することもできます。

右クリックまたは［Enter］キーを押し、確定します。

［図形属性変更］ダイアログが表示されます。

変更内容を設定し、［OK］ボタンをクリックします。

他の図形の属性を参照する場合は、［参照］ボタンをクリックして取り込みます。

項目説明を見る項目説明を見る

項目 説明

色

変更する場合は、プルダウンメニューから色を選択します。

変更しない場合は、［変更しない］にチェックを付けます。

プルダウンメニューに表示する色の設定について、詳しくは以下を参照してください。

［色］

ペン番号（線幅）

変更する場合は、プルダウンメニューからペン番号を選択します。

変更しない場合は、［変更しない］にチェックを付けます。

プルダウンメニューに表示するペン番号の設定について、詳しくは以下を参照してください。

［印刷色・線幅］

補助線

基本図形を補助線に変更する場合は、［補助線］にチェックを付けます。

変更しない場合は、［変更しない］にチェックを付けます。

複数の図形を選択した場合、基本図形以外の図形が含まれていると、どの図形も補助線に変更できません。

線種

変更する場合は、プルダウンメニューから線種を選択します。

変更しない場合は、［変更しない］にチェックを付けます。

プルダウンメニューに表示する線種の設定について、詳しくは以下を参照してください。

［線種］

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［参照］ボタン

他の図形の属性を参照する場合にクリックします。

［参照］ボタンをクリックして他の図形を選択すると、選択した図形の属性が［図形属性変更］ダイアログに取り込まれます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。

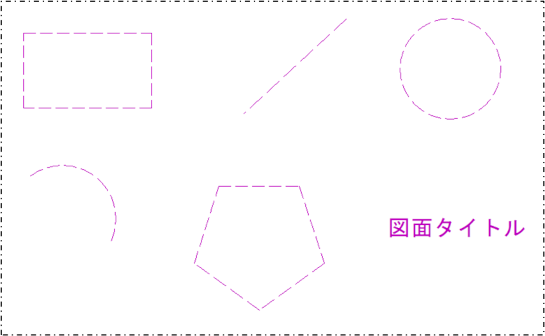

属性が変更されます。
