［色］

図面作成に使用する色を色番号に割り当てて設定します。色の設定には、FILDER SiXタイプとAutoCADタイプの2種類があります。

DWG／DXFファイルを読み込んだ場合は、［DWG／DXF設定］ダイアログで指定されている色の取り扱い方法に準じます。

項目	説明
キーワード検索	キーワードを入力して［検索］ボタンをクリックすると、関連する設定項目が画面左側のツリー図に表示されます。
（1）色	格子状に並んだ256個のセルに、登録されている色の一覧が表示されます。目的のセルをクリックして表示される［色の設定］ダイアログで色を設定します。［色の設定］ダイアログで色を設定する
［初期設定］ボタン	色の設定をデフォルト登録されている色に戻す場合はクリックします。
［AutoCAD互換設定］ボタン	クリックすると［AutoCAD互換設定］ダイアログが表示され、色と線種に関して、FILDER SiX固有の設定とAutoCAD互換の設定を切り替えることができます。［AutoCAD互換設定］ダイアログ FILDER SiXとAutoCAD互換の設定を切り替える
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

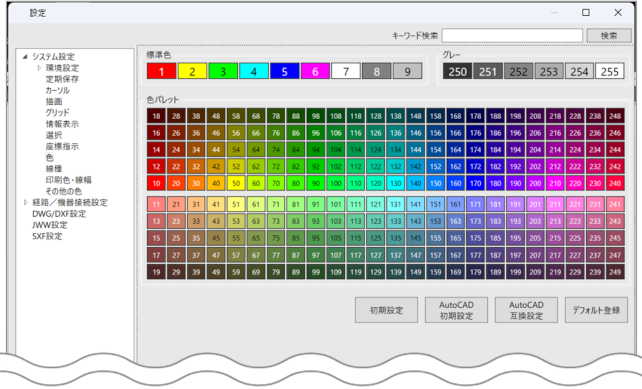

色と線種の設定を、FILDER SiX固有の設定、またはAutoCAD互換の設定に切り替えることができます。

項目	説明
色	色の設定に、FILDER SiX固有の設定と、AutoCAD互換の設定のどちらを使用するかを以下から選択します。［FILDER SiX］［AutoCAD］
線種	線種の設定に、FILDER SiX固有の設定と、AutoCAD互換の設定のどちらを使用するかを以下から選択します。［FILDER SiX］［AutoCAD］
半角を全角と同じ幅で扱う	半角文字の幅が全角文字と同じ幅になるように文字間隔を調整する場合は、チェックを付けます。

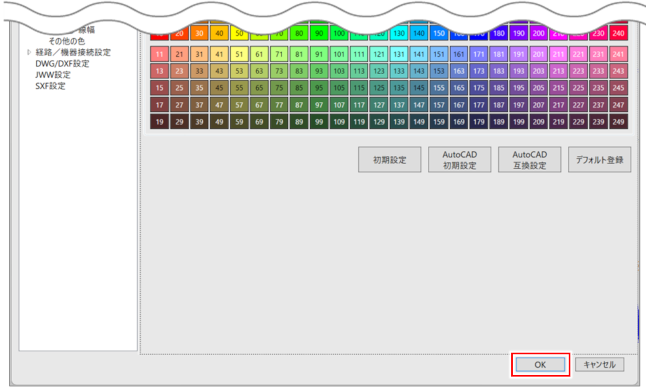

［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［デフォルト登録］ボタン	クリックすると、新規作成する図面に現在の設定を反映できます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

［色の設定］ダイアログで色を設定する

［標準］タブでは六角形のカラーマップを、［カスタマイズ］タブではカラーパレットを使って色の設定ができます。

色のうち、任意のセルをクリックします。

［色の設定］ダイアログが表示されます。

色を設定します。

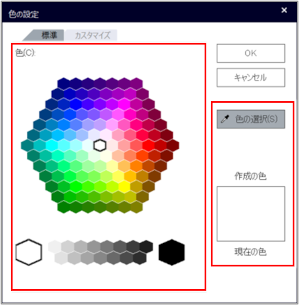

［標準］タブでは六角形のカラーマップを、［カスタマイズ］タブではカラーパレットを使って色の設定ができます。

項目	説明
色	黒、白を含む基本色が六角形のカラーマップで表示され、色を選択できます。選択した色は［作成の色］に反映されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［色の選択］ボタン	クリックするとカーソルの形状が（カラーピッカー）に変わり、画面上にある任意の場所の色を取得できます。
作成の色	［色］や（カラーピッカー）で選択した直後の色が表示されます。
現在の色	［色］や（カラーピッカー）で選択する直前の色が表示されます。

項目	説明

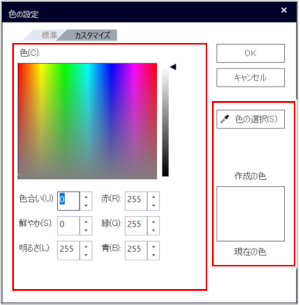

色	黒、白を含むカラーパレットが表示され、色の分布の中から任意の色を選択できます。選択した色は［作成の色］に反映されます。［◀］（明度スライダー）をドラッグして明るさを調整することもできます。
色合い、鮮やか、明るさ	［色］や（カラーピッカー）で選択した色の色合い（色相）、鮮やかさ（彩度）、明るさ（明度）が、それぞれ数値で表示されます。直接値を入力することもできます。
赤、緑、青	［色］や（カラーピッカー）で選択した色のRGB値が表示されます。直接値を入力することもできます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［色の選択］ボタン	クリックするとカーソルの形状が（カラーピッカー）に変わり、画面上にある任意の場所の色を取得できます。
作成の色	［色］や（カラーピッカー）で選択した直後の色が表示されます。
現在の色	［色］や（カラーピッカー）で選択する直前の色が表示されます。
