立管寸法を配置する

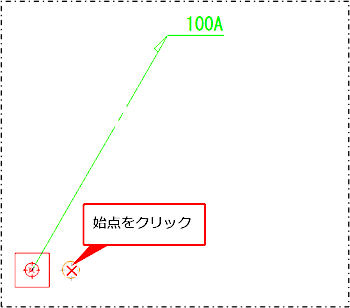

配管・ダクト・電線の立管に、立管寸法（旗上げ）を配置します。

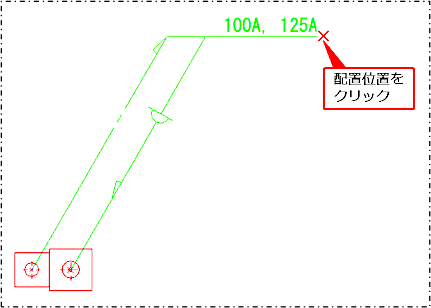

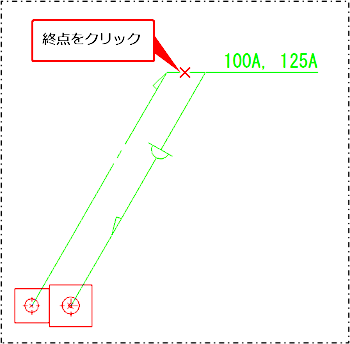

折れ線のある引き出し線を持つ立管寸法も配置できます。

［立管寸法］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［立管寸法］

［空調］タブ＞［立管寸法］

［ダクト］タブ＞［立管寸法］

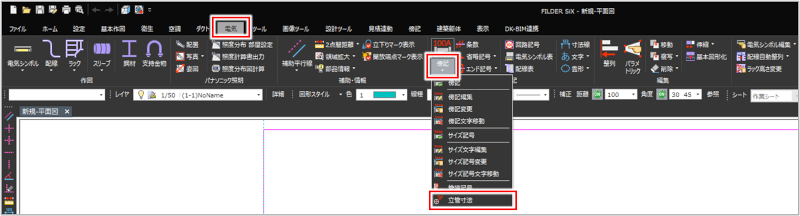

［電気］タブ＞［傍記］プルダウンメニュー＞［立管寸法］

［傍記］タブ＞［立管寸法］

配管・ダクトを右クリックして、表示されるメニューで［記号］をクリックし、［立管寸法］をクリックしても実行できます。

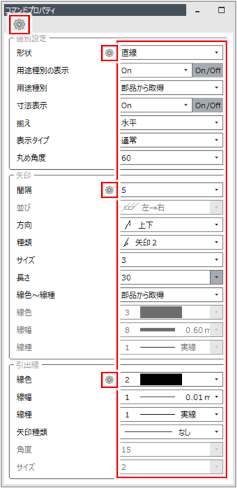

［コマンドプロパティ］が表示されます。

立管寸法を設定します。

項目説明を見る項目説明を見る

項目		説明
（立管寸法記号設定）		［記号設定］ダイアログの［立管寸法］タブで、立管寸法記号の詳細設定を行う場合はクリックします。［立管寸法］タブについて、詳しくは以下を参照してください。［立管寸法］タブ

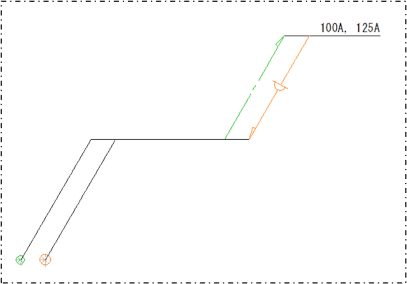

形状		引き出し線の形状を選択します。［直線］：引き出し線を直線状に描きます。［折れ線］：引き出し線を途中で折り曲げて描きます。
用途種別の表示		用途種別を表示する場合は［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
用途種別		［用途種別の表示］で［On］を選択した場合に、用途種別の種類を選択します。［部品から取得］を選択した場合に表示される記号は、［配管設定］ダイアログの［配管マスター］タブの［用途マスター］タブで登録できます。［用途マスター］タブについて、詳しくは以下を参照してください。［用途マスター］タブ用意されている種類以外の文字は、［記号設定］ダイアログの［立管寸法］タブで登録できます。［立管寸法］タブについて、詳しくは以下を参照してください。［立管寸法］タブ
寸法表示		寸法（口径値）を表示する場合は［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

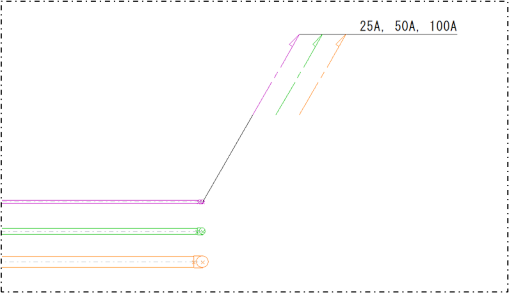

揃え		寸法の表示方法を選択します。［水平］：引き出し線の端部を水平方向にそろえます。［垂直］：引き出し線の端部を垂直方向にそろえます。［寸法表示］で［On］を選択した場合に設定できます。

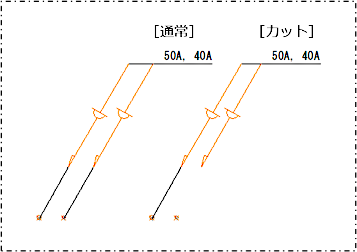

表示タイプ		引き出し線の表示状態を、［通常（カットしない）］［カット］から選択します。
丸め角度		立管寸法を引き出す角度を、0～90の範囲で入力します。「0」を入力すると、自由な角度で引き出し線を配置できます。

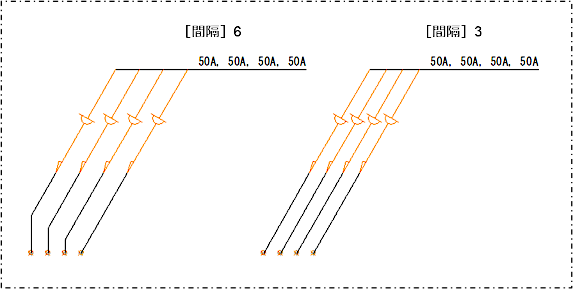

矢印	間隔	矢印の線同士の間隔を入力します。例：間隔に「6」と「3」を入力した場合
	並び	矢印の並び方を、［左→右］［左←右］から選択します。［表示タイプ］で［カット］を選択した場合に設定できます。
	方向	矢印の方向を選択します。
	種類	矢印の種類を選択します。
	サイズ	矢印のサイズを入力します。
	長さ	矢印の線の長さを入力します。
	線色～線種	矢印の線色・線幅・線種を、［部品から取得］［設定値を使用］から選択します。
	線色	矢印の線色を選択します。［線色～線種］で［設定値を使用］を選択した場合に設定できます。
	線幅	矢印の線幅を選択します。［線色～線種］で［設定値を使用］を選択し、［設定］ダイアログの［印刷色・線幅］で［ペン番号ごとに線幅を設定］を選択した場合に設定できます。［印刷色・線幅］
	線種	矢印の線種を選択します。［線色～線種］で［設定値を使用］を選択した場合に設定できます。

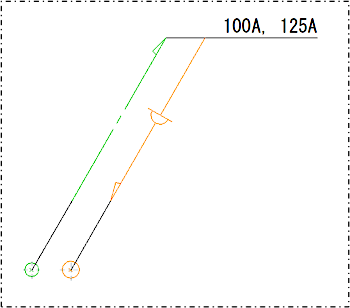

引出線	線色	引き出し線の色を選択します。
	線幅	引き出し線の線幅を選択します。［設定］ダイアログの［印刷色・線幅］で［ペン番号ごとに線幅を設定］を選択した場合に設定できます。［印刷色・線幅］
	線種	引き出し線の線種を選択します。
	矢印種類	矢印の種類を選択します。
	角度	矢印の矢尻が広がる角度を、1～30の範囲で入力します。
	サイズ	矢印の矢尻の長さを入力します。
