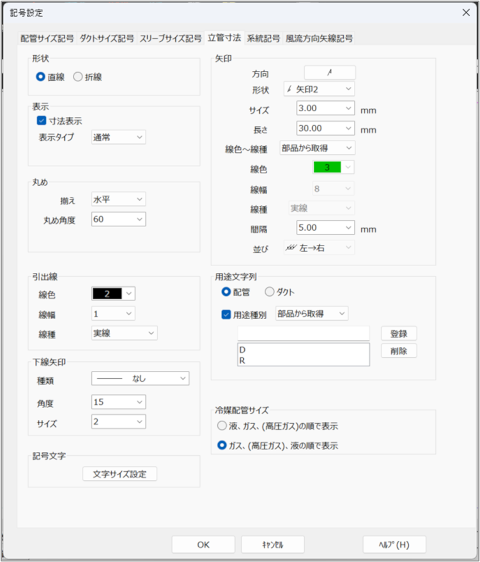

［立管寸法］タブ

形状

立管寸法の引き出し線の形状を、［直線］または［折線］から選択します。

寸法表示

口径を表示する場合はチェックを付けます。

表示タイプ

引き出し線をカットするかどうかを選択します。

• ［通常］：引き出し線はカットされずに表示されます。
• ［カット］：引き出し線がカットされて表示されます。

揃え

引き出し線をそろえる方向を選択します。

丸め角度

引き出し線を配置する角度を入力します。0～90°の範囲で指定できます。「0」を入力すると、自由な角度を設定できます。

引出線

引き出し線の色、線幅、および線種を選択します。

下線矢印

下線矢印の種類、角度、およびサイズを選択します。

［文字サイズ設定］ボタン

クリックすると［文字サイズ設定］ダイアログの［記号文字］タブが表示され、立管寸法の文字の大きさなどを設定できます。

［記号文字］タブ

方向

矢印の方向を指定します。ボタンをクリックするごとに、矢印の方向が以下のように切り替わります。

• （上向き・矢尻が右側）
• （下向き・矢尻が左側）
• （下向き・矢尻が右側）
• （上向き・矢尻が左側）
• （上下なし）

形状

矢印の形状を指定します。ボタンをクリックするごとに、矢印の形状が以下のように切り替わります。

• （矢印1）
• （矢印2）
• （矢印3）
• （矢印なし）

サイズ

矢先の長さを、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。

長さ

矢印の長さを、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。

線色～線種

線色、線幅、線種の設定値を選択します。

• ［部品から取得］：部品から取得します。
• ［設定値を使用］：以下の［線色］［線幅］［線種］で設定値を指定します。

線色

矢印の色を選択します。［線色～線種］で［設定値を使用］を選択した場合に設定できます。

線幅

矢印の線幅を選択します。［線色～線種］で［設定値を使用］を選択した場合に設定できます。

線種

矢印の線種を選択します。［線色～線種］で［設定値を使用］を選択した場合に設定できます。

間隔

複数の矢線の間隔を、プロッタ出力時の実寸で、ミリメートル（mm）単位で入力します。線の間隔が設定値に合わせて調整されます。

並び

引き出し線の並びを［左→右］［右←左］から選択します。［寸法タイプ］で［カット］を選択した場合に設定できます。

用途文字列

記号のほかに、立管寸法線に表示したい文字列（用途文字列）があれば設定します。配管、ダクトそれぞれで指定します。

• ［配管］：用途文字列を設定する対象が配管の場合は選択します。
• ［ダクト］：用途文字列を設定する対象がダクトの場合は選択します。
• ［用途種別］：用途種別を設定する場合はチェックを付け、右のプルダウンメニューから選択します。

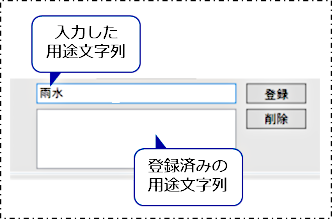

• ［登録］ボタン：左側のテキストボックスに文字列を入力してクリックすると、入力した文字列が用途文字列として登録され、立管寸法線に表示されます。
  登録した用途文字列は下の欄に追加され、選択して使用できるようになります。



• ［削除］ボタン：クリックすると、選択している登録済みの用途文字列を削除できます。

冷媒配管サイズ

冷媒配管のサイズ記号を表示する際の、液管とガス管の表示順序を選択します。
［冷媒管サイズ設定］ダイアログで［冷媒管サイズの記号を使用する］のチェックが外れている場合に設定できます。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
