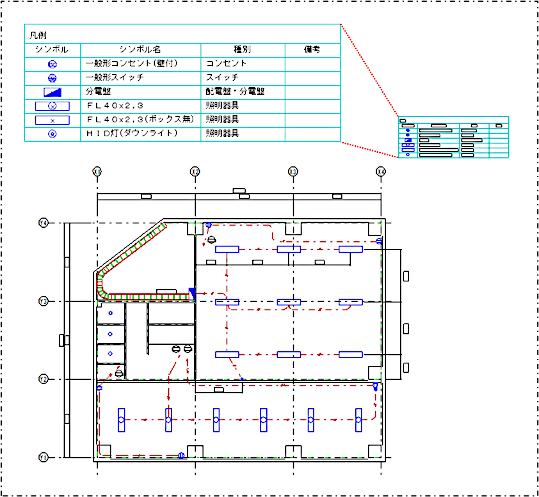

電気シンボル表を配置する

（電気シンボル表設定）

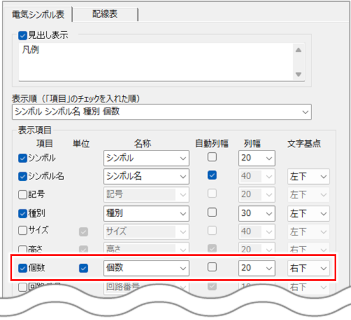

［電気設定］ダイアログの［表］タブの［電気シンボル表］タブで、電気シンボル表の詳細設定を行う場合はクリックします。

［電気シンボル表］タブについて、詳しくは以下を参照してください。

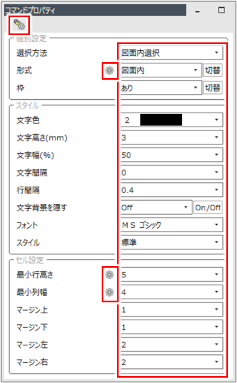

［電気シンボル表］タブ

選択方法

表の集計方法を選択します。

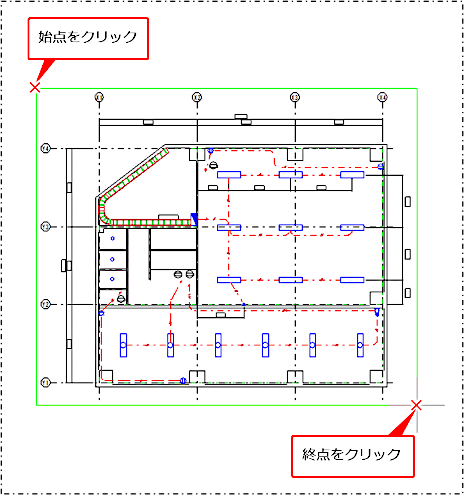

• ［図面内選択］：現在の図面から集計します。
• ［複数図面］：複数の図面から集計します。表示される［ファイルを開く］ダイアログで、集計対象の図面を選択します。

形式

表の配置先を選択します。

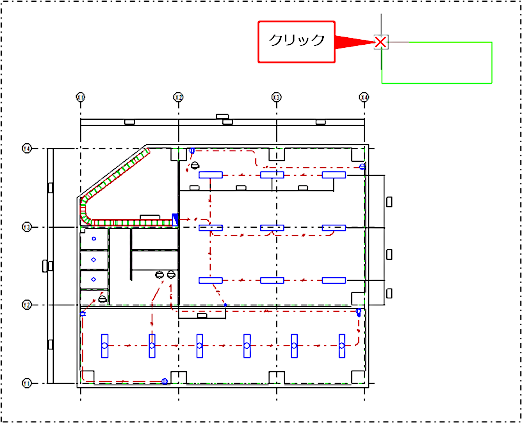

• ［図面内］：開いているFILDER SiXの図面に配置します。他の図面に配置する場合は、ファイル名のタブをクリックして図面を切り替えてから配置します。

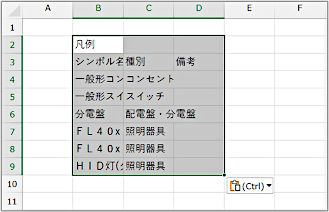

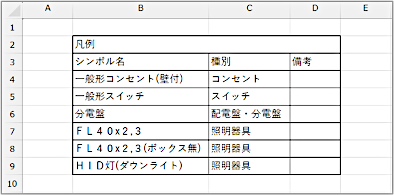

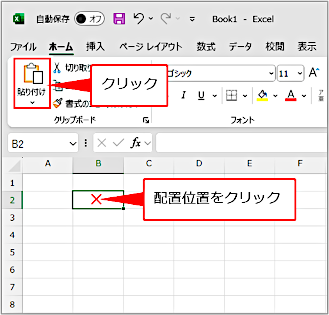

• ［クリップボード］：クリップボードにコピーしてから他のアプリケーション（Microsoft Excelなど）に貼り付けます。

［切替］ボタンをクリックすると、［図面内］と［クリップボード］が交互に切り替わります。

枠

表の枠線の有無を選択します。

［形式］で［図面内］を選択した場合に設定できます。

［切替］ボタンをクリックすると、［あり］と［なし］が交互に切り替わります。

文字色

文字の色を選択します。

文字高さ（mm）

文字の高さを入力します。

文字幅（％）

文字の幅（半角文字）を、文字の高さに対する比率で入力します。

文字間隔

文字の間隔（プロッタ出力したときの実寸）を入力します。

行間隔

行の間隔（プロッタ出力したときの実寸）を入力します。

文字背景を隠す

電気シンボル表の文字と図形が重なった場合に、文字の背景を隠すときは［On］を選択します。

［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

フォント

フォントを選択します。

スタイル

文字の傾きや太さを選択します。

最小行高さ

文字がないときの最小のセルの高さを入力します。

最小列幅

文字がないときの最小のセルの幅を入力します。

マージン上

セル内の文字列の上端と罫線の間隔を入力します。

マージン下

セル内の文字列の下端と罫線の間隔を入力します。

マージン左

セル内の文字列の左端と罫線の間隔を入力します。

マージン右

セル内の文字列の右端と罫線の間隔を入力します。
