冷媒管のサイズ記号を設定する
冷媒管に表示するサイズ記号を設定します。

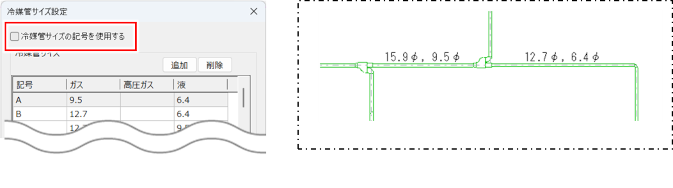

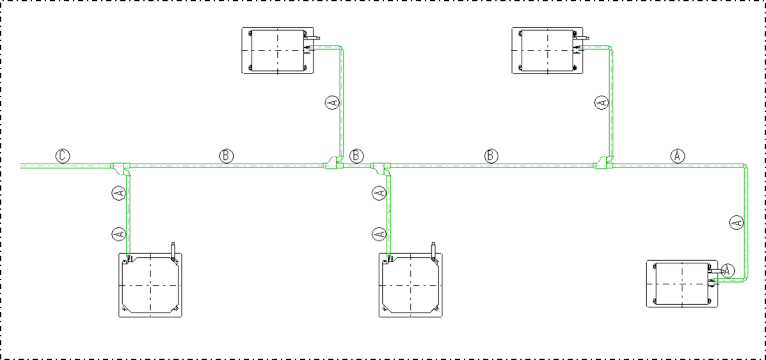

冷媒管の各管（液体、ガス、高圧ガス）の組み合わせを、記号（A、B、ア、イなど）で表します。
［空調］タブの［冷媒管サイズ設定］コマンド（
）をクリックして実行します。

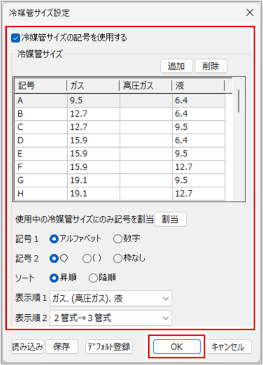

［冷媒管サイズ設定］ダイアログが表示されます。
冷媒管のサイズ記号を設定し、［OK］ボタンをクリックします。

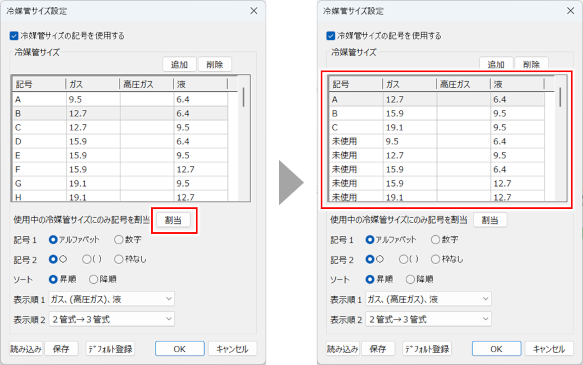

- 図面で使用している冷媒管サイズのみに記号を割り当てる場合は、［割当］ボタンをクリックします。
- ［割当］ボタンをクリックすると、図面で使用していない冷媒管サイズの［記号］には［未使用］と表示されます。
設定項目について、詳しくは以下を参照してください。
冷媒管のサイズ記号が設定されます。
設定したサイズ記号の表は、［冷媒管サイズ表］コマンドで配置できます。
