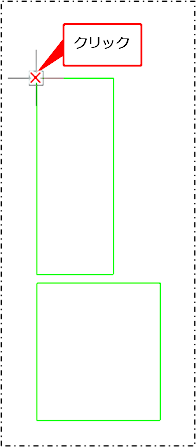

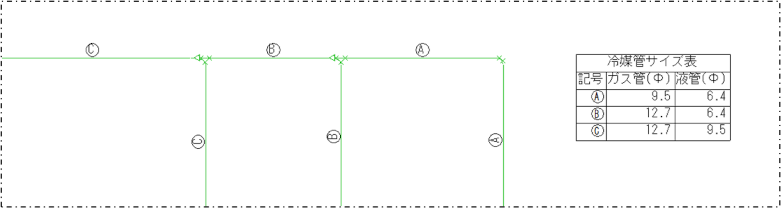

冷媒管サイズ表を配置する

冷媒管サイズ表を変更する場合はクリックします。

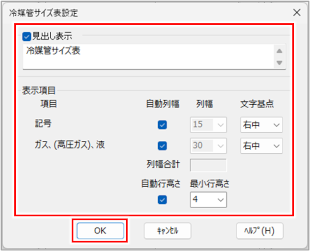

［冷媒管サイズ表設定］ダイアログで各項目を設定し、［OK］ボタンをクリックします。

• ［見出し表示］：一覧表に見出しを表示する場合はチェックを付け、見出しを入力します。
• ［表示項目］：冷媒管サイズ表の表示項目を設定します。
  • ［項目］：表示項目は［記号］［ガス、（高圧ガス）、液］です。
  • ［自動列幅］：各項目の幅を自動調整する場合はチェックを付けます。
  • ［列幅］：各項目の列幅を入力します。［自動列幅］にチェックを付けた場合は設定できません。
  • ［文字基点］：項目ごとの文字の基点を選択します。
  • ［列幅合計］：［列幅］の合計値が表示されます。［自動列幅］に1つでもチェックが付いている場合は表示されません。
  • ［自動行高さ］：行の高さを自動調整する場合はチェックを付けます。
  • ［最小行高さ］：最小の行の高さ（プロッタ出力したときの実寸）を入力します。

（冷媒管サイズ記号設定）

冷媒管サイズの記号内容を変更する場合はクリックします。

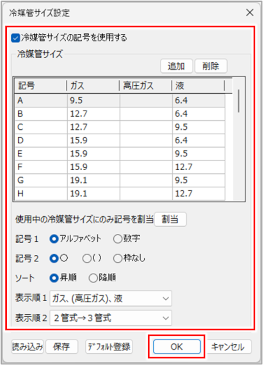

［冷媒管サイズ設定］ダイアログで各項目を設定し、［OK］ボタンをクリックします。

設定項目について、詳しくは以下を参照してください。

冷媒配管サイズを設定する

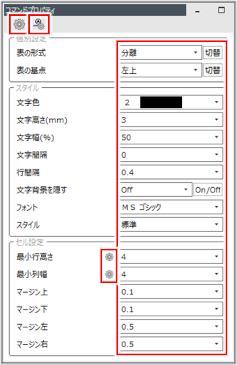

表の形式

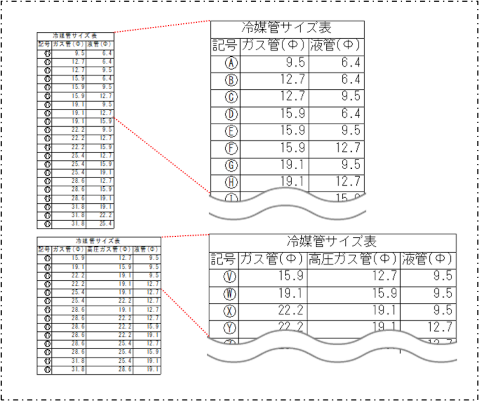

冷媒管サイズ表の形式を［一体］［分離］から選択します。

［切替］ボタンをクリックすると、［一体］と［分離］が交互に切り替わります。

表の基点

冷媒管サイズ表を配置する基点を、［左上］［右上］［左下］［右下］から選択します。

［切替］ボタンをクリックすると、選択肢が順に切り替わります。

文字色

冷媒管サイズ表で使用する文字の色を選択します。

文字高さ（mm）

文字の高さ（プロッタ出力したときの実寸）を入力します。

文字幅（％）

文字の幅を、文字の高さに対する比率で入力します。

文字間隔

文字の間隔（プロッタ出力したときの実寸）を入力します。

行間隔

行の間隔（プロッタ出力したときの実寸）を入力します。

文字背景を隠す

文字と図形が重なった場合に、文字の背景を隠すときは［On］を選択します。

［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

フォント

フォントを選択します。

スタイル

文字の傾きや太さを選択します。

最小行高さ

文字がないときの最小のセルの高さを入力します。

最小列幅

文字がないときの最小のセルの幅を入力します。

マージン上

セル内の文字列の上端と罫線の間隔を入力します。

マージン下

セル内の文字列の下端と罫線の間隔を入力します。

マージン左

セル内の文字列の左端と罫線の間隔を入力します。

マージン右

セル内の文字列の右端と罫線の間隔を入力します。
