機器名や器具名を配置する

機器や器具の名称（型番）を配置します。

［器具名］コマンド（）をクリックして実行します。

コマンドの実行方法

［衛生］タブ＞［器具名］

［空調］タブ＞［器具名］

［ダクト］タブ＞［器具名］

［傍記］タブ＞［器具名］

機器名や器具名を付ける機器・器具を右クリックし、表示されるメニューで［器具名］をクリックしても実行できます。

機器または器具をクリックして、右クリックまたは［Enter］キーを押し、確定します。

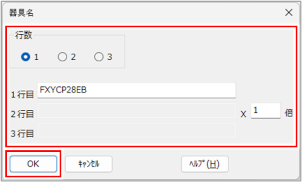

［器具名］ダイアログが表示されます。

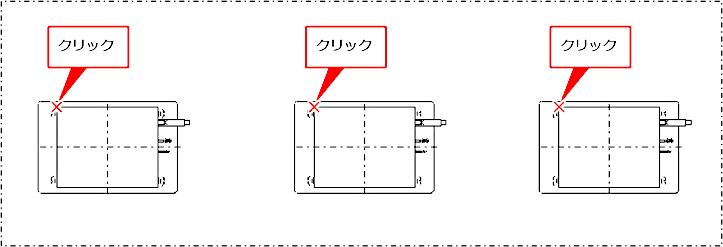

複数の機器または器具をクリックします。

範囲選択することもできます。

右クリックまたは［Enter］キーを押し、確定します。

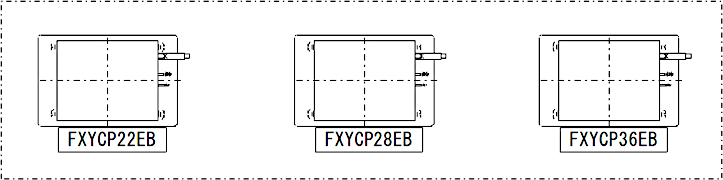

名称が一括で配置されます。

表示内容を設定し、［OK］ボタンをクリックします。

項目	説明
行数	器具名の表示行数を［1］［2］［3］から選択します。

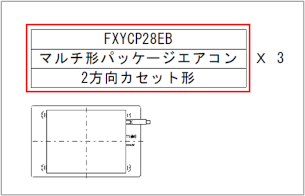

1行目 2行目 3行目	1～3行目に表示する文字を入力します。［行数］で［2］を選択すると2行目、［3］を選択すると3行目の入力欄が表示されます。 1行目には機器や器具の名称（型番）が自動で入力されます。

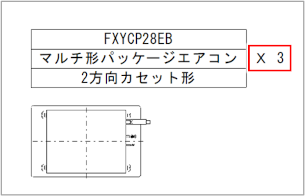

倍	機器や器具の配置個数を入力します。「2」以上の数値を入力した場合に器具名に配置されます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	コマンドをキャンセルします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

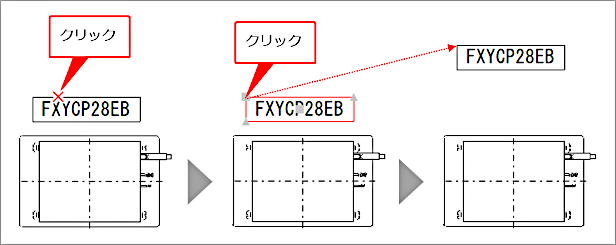

器具名の配置位置をクリックします。

角度補正が［ON］の場合は、クリックした位置からずれることがあります。必要に応じて［OFF］に変更してください。

器具名が配置されます。
