省略記号を変更する
電気配線上に配置した省略記号の形状や向きを変更します。
省略記号の形状を変更する

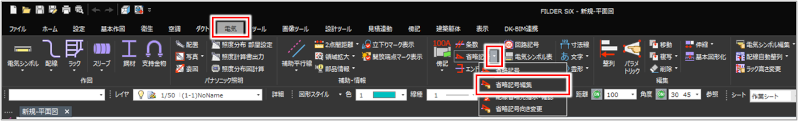

［省略記号編集］コマンド（
）をクリックして実行します。
|

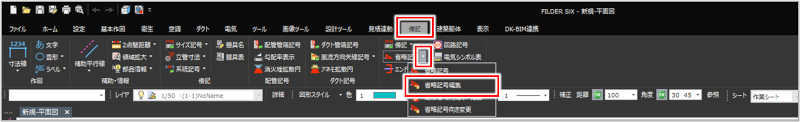

コマンドの実行方法 |
［電気］タブ＞［省略記号］プルダウンメニュー＞［省略記号編集］ ［傍記］タブ＞［省略記号］プルダウンメニュー＞［省略記号編集］ |
［コマンドプロパティ］が表示されます。
省略記号の設定を変更します。
設定項目は［省略記号］コマンドと同様です。詳しくは、以下を参照してください。

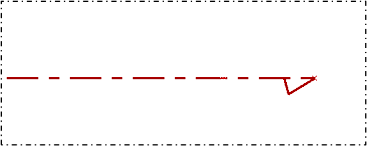

変更する省略記号をクリックします。

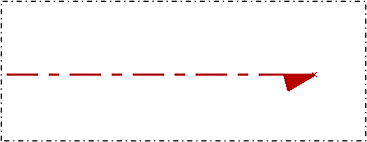

省略記号が変更されます。
［省略記号編集］コマンド（）をクリックして実行します。
|
コマンドの実行方法 |
［電気］タブ＞［省略記号］プルダウンメニュー＞［省略記号編集］ ［傍記］タブ＞［省略記号］プルダウンメニュー＞［省略記号編集］ |
［コマンドプロパティ］が表示されます。

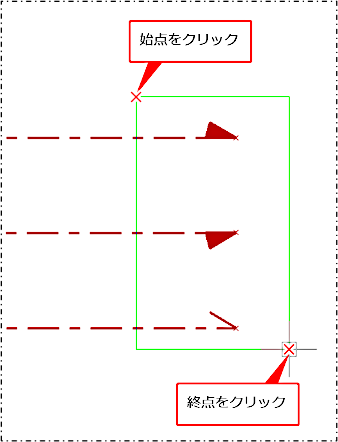

変更する省略記号を範囲選択します。
省略記号の設定を変更します。

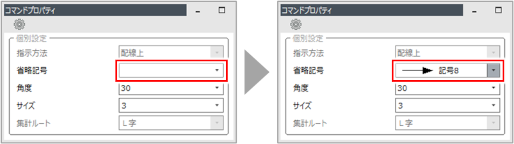

選択した省略記号の設定が異なっている場合は、設定内容が空欄になります。
設定項目は［省略記号］コマンドと同様です。詳しくは、以下を参照してください。
右クリックまたは［Enter］キーを押し、確定します。
省略記号が一括で変更されます。
|
省略記号はコントロールポイントで移動できます。 |

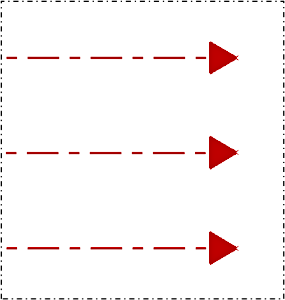

省略記号の向きを変更する

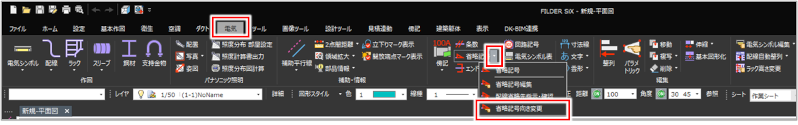

［省略記号向き変更］コマンド（）をクリックして実行します。
|
コマンドの実行方法 |

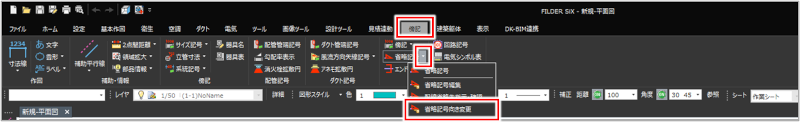

［電気］タブ＞［省略記号］プルダウンメニュー＞［省略記号向き変更］ ［傍記］タブ＞［省略記号］プルダウンメニュー＞［省略記号向き変更］ |
［コマンドプロパティ］が表示されます。

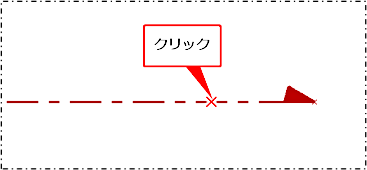

向きを変更する省略記号をクリックします。
範囲選択し、複数の省略記号の向きを一括で変更することもできます。
省略記号の向きが変更されます。
