電気配線に省略記号を配置する

［電気設定］ダイアログの［配線］タブの［配管省略・エンド伏せ記号］タブで、省略記号の詳細設定を行う場合はクリックします。

［配管省略・エンド伏せ記号］タブ について、詳しくは以下を参照してください。

［配線省略・エンド伏せ記号］タブ

指示方法

指示方法を［配線上］［矩形］［円形］［任意形状］から選択します。

省略記号

省略記号の種類を以下から選択します。

角度

矢尻の広がる角度を選択します。

［省略記号］で［記号1］～［記号5］を選択した場合に設定できます。

高さ

高さを入力します。

［省略記号］で［記号6］～［記号9］を選択した場合に設定できます。

サイズ

矢尻の長さを入力します。

［省略記号］で［記号1］～［記号5］を選択した場合に設定できます。

幅

幅を入力します。

［省略記号］で［記号6］～［記号9］を選択した場合に設定できます。

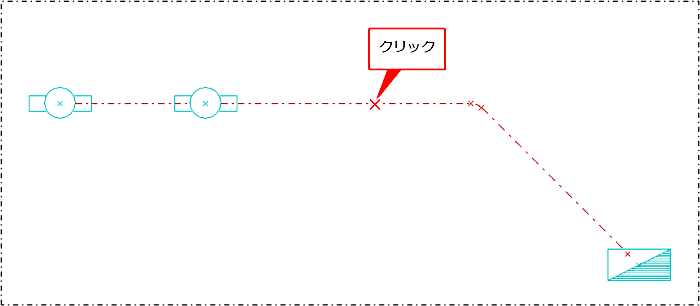

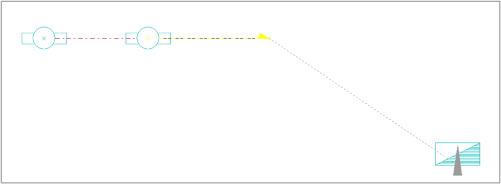

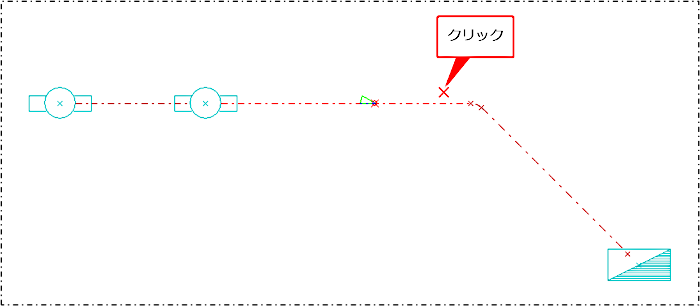

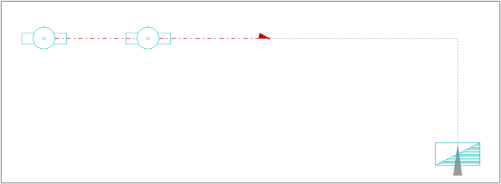

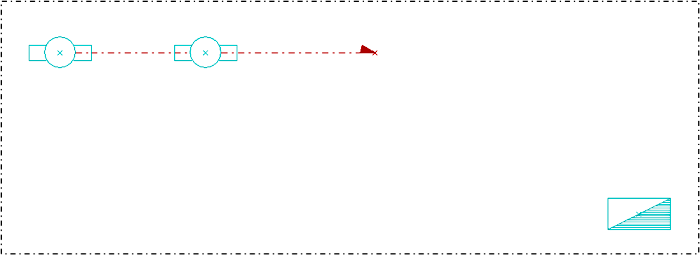

集計ルート

接続先までの配線の集計方法を、［L字］［直線］から選択します。

• ［L字］：配線の延長上から垂線をおろしたルートで集計します。

• ［直線］：配線と接続先を直線でつないだルートで集計します。
