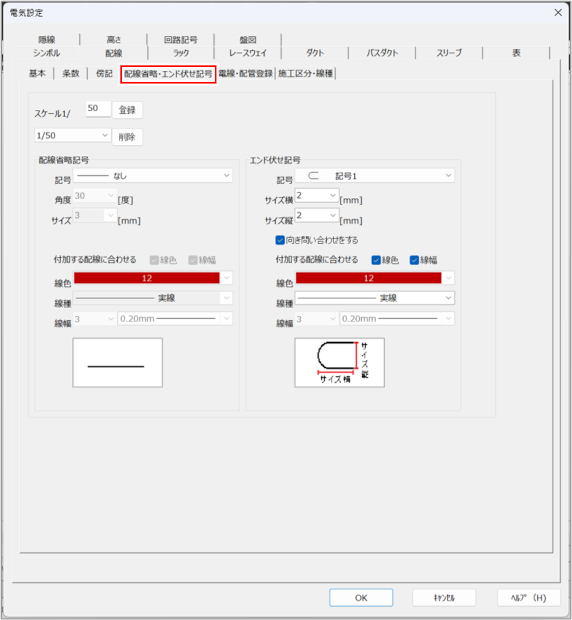

［配線省略・エンド伏せ記号］タブ

配管省略記号とエンド伏せ記号で使用する記号の種類、サイズ、色・線幅・線種などを設定します。

項目	説明
スケール	設定の対象となるスケールを入力します。スケールごとに、配線省略記号やエンド伏せ記号の設定値を登録できます。既に登録したスケールの設定を表示・編集する場合は、下のプルダウンメニューから選択します。
［登録］ボタン	［配線省略記号］［エンド伏せ記号］の設定値が、［スケール］で選択したスケールごとに登録されます。
［削除］ボタン	［スケール］で選択したスケールの設定を削除します。
配線省略記号	配線省略記号の詳細を設定します。［記号］：以下から形状を選択します。［角度］：［記号］で［記号1］～［記号8］を選択した場合は、矢尻の広がりの角度を選択します。［高さ］：［記号］で［記号9］～［記号13］を選択した場合は、省略記号の高さを入力します。［サイズ］：［記号］で［記号1］～［記号8］、［記号14］を選択した場合は、矢尻の長さをミリメートル（mm）単位で入力します。［幅］：［記号］で［記号9］～［記号13］を選択した場合は、省略記号の幅を入力します。［付加する配線に合わせる］：付加する配線に線色を合わせる場合は［線色］、線幅を合わせる場合は［線幅］にチェックを付けます。［線色］［線種］［線幅］：線色、線種、線幅を選択します。
エンド伏せ記号	エンド伏せ記号の詳細を設定します。［記号］：以下から形状を選択します。［サイズ横］［サイズ縦］：横と縦の長さを入力します。［向き問い合わせをする］：エンド伏せ記号を配置する際、常に仮表示して向きを確認する場合はチェックを付けます。チェックを外した場合は、1つ目が基準となり、2つ目以降は自動的に向きが設定されます。［付加する配線に合わせる］：付加する配線に線色を合わせる場合は［線色］、線幅を合わせる場合は［線幅］にチェックを付けます。［線色］［線種］［線幅］：線色、線種、線幅を選択します。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
