FILDER SiX 3D Viewerとは
FILDER SiX 3D Viewerは、FILDER SiXで作図した図形を3D表示するためのウィンドウです。
FILDER SiXで3Dビューを作成すると、［FILDER SiX 3D Viewer］ウィンドウが開き、3Dビューが表示されます。3Dビューの作成方法について、詳しくは以下を参照してください。

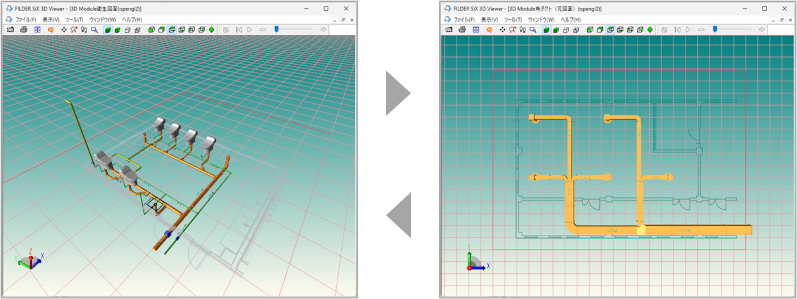

［FILDER SiX 3D Viewer］ウィンドウ上では、3Dの形状で表示して確認するだけではなく、部材の伸縮移動などの編集を行うこともできます。［FILDER SiX 3D Viewer］ウィンドウを開いた後に作図ウィンドウで行った編集や追加は、同時に［FILDER SiX 3D Viewer］ウィンドウにも反映されます。
また、複数の図面で3Dビューを作成して表示する際、1つのウィンドウ内で複数のビューを切り替えて表示するか、ウィンドウを複数表示するかの設定を選択できます。
シングルビューの場合
作成した3Dビューは、1つの［FILDER SiX 3D Viewer］ウィンドウ内に表示されます。

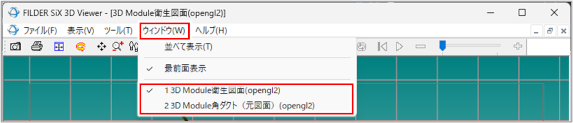

3Dビューは［ウィンドウ］プルダウンメニューからファイル名称を選択するか、［Ctrl］＋［Tab］キーで切り替えることができます。
マルチビューの場合

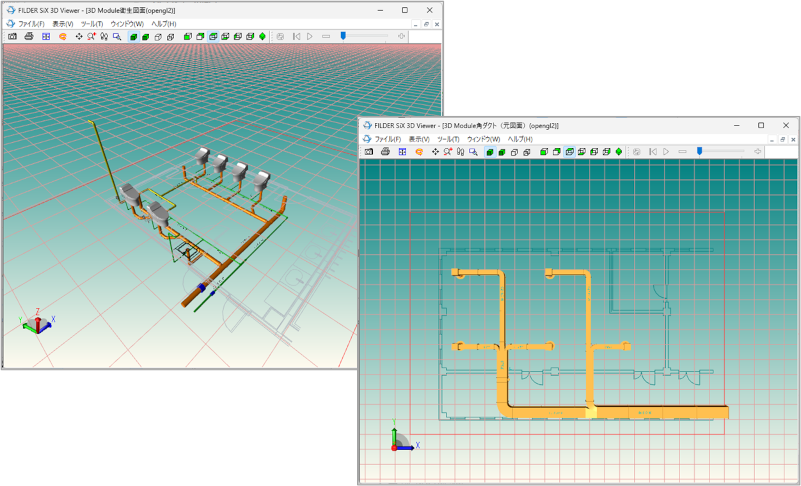

作成した3Dビューは、異なる［FILDER SiX 3D Viewer］ウィンドウに表示されます。
3D表示に対応する部材
FILDER SiXの設備や躯体で作図した部材およびIFCファイルのみ3D表示できます。ただし、リボンメニューの［基本作図］タブで作成した部材は、BOXと円柱を除き3D表示できません。
電気シンボルは、［コマンドプロパティ］または［プロパティ］の［サイズ高さ］を設定するとボックスで表示されます。
FILDER SiX電気版の3D表示について
FILDER SiX電気版では、空調機器・衛生機器・配管・ダクトは3D表示されますが、編集はできません。
操作の概要

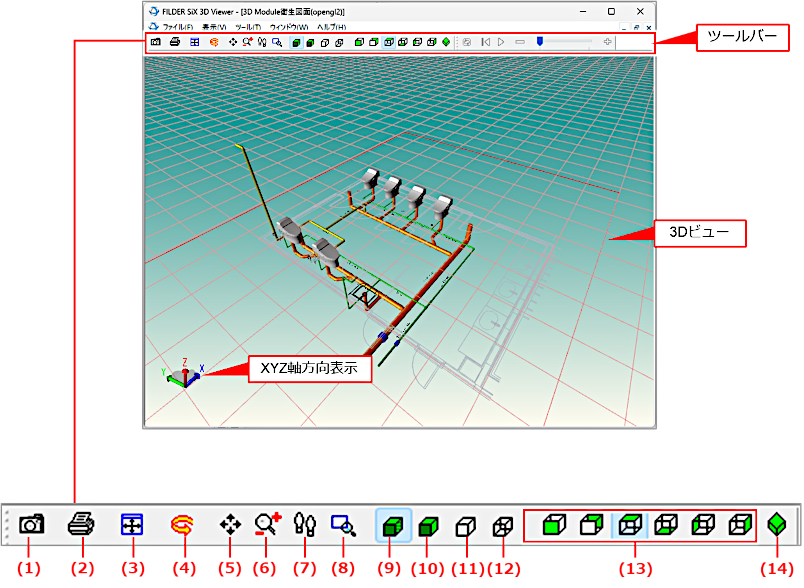

［FILDER SiX 3D Viewer］ウィンドウのツールバーで、図形の回転や拡大・縮小、移動などの操作ができます。
| 番号 | 項目 | 説明 |
|
（1） |
画面保存 |
表示している図形をBMP形式、JPEG形式、PNG形式の画像ファイルで保存します。 |
|
（2） |
印刷 |
表示している図形を印刷します。 |
|
（3） |
全体表示 |
表示面はそのままで、図形の全体が見えるように表示します。 |
|
（4） |
Z軸回転 |
左右横方向に画面をドラッグすると、Z軸を中心に図形が左右に回転します。 上下方向に画面をドラッグすると、X軸を中心に図形が上下に回転します。 |
|
（5） |
パン |
表示面はそのままで、図形を上下左右に移動します。 |
|
（6） |
拡大・縮小 |
拡大・縮小します。 |
|
（7） |
ウォークスルー |
3Dビュー内を歩くように視点を移動します。 |
|
（8） |
領域拡大 |
領域指定した大きさに拡大します。 |
|
（9） |
シェーディング |
図形を陰影処理し、滑らかで立体的な表示に切り替えます。 |
|
（10） |
フラット |
表示速度を優先させた立体的な表示に切り替えます。 |
|
（11） |
隠線表示 |
図形を隠線処理した表示に切り替えます。 |
|
（12） |
ワイヤーフレーム |
図形を線や輪郭の表示に切り替えます。 |
|
（13） |
前面 背面 平面 底面 左側面 右側面 |
図形を回転させて、前面、背面、平面、底面、左側面、右側面表示に切り替えます。 |
|
（14） |
アイソメトリック |
立体を斜めから見た図に切り替えます。 |
