躯体を包絡処理する
柱、壁、梁の交差している部分で躯体部品を包絡処理します。
包絡処理を行う（包絡処理）
選択した躯体どうしが接している部分を自動で包絡します。
［建築躯体］タブの［包絡処理］コマンド（
）をクリックして実行します。
包絡処理を行う躯体部品を選択します。

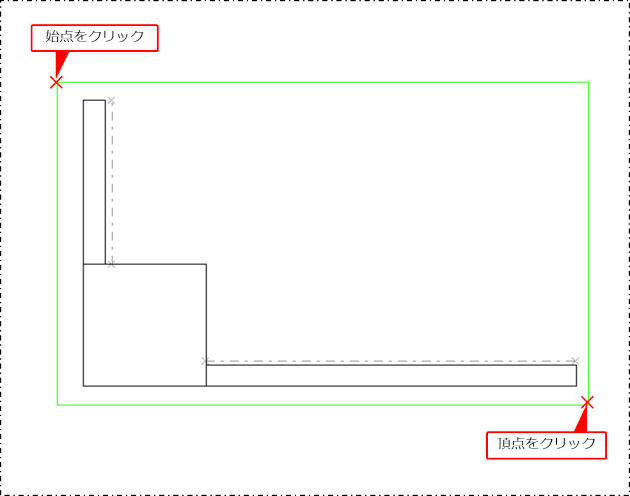

始点をクリックしてから、対角の頂点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。

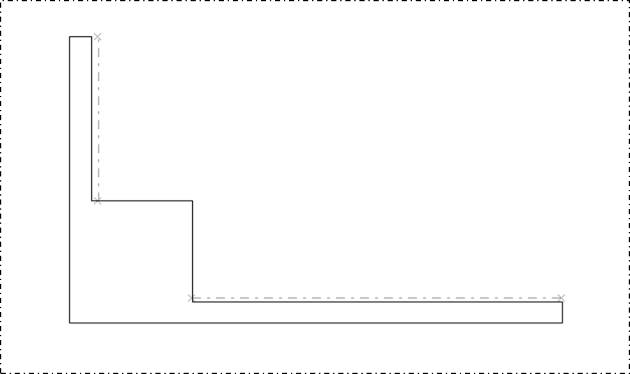

柱と壁が包絡処理されます。
手動で包絡処理を行う（手動包絡）
指定した範囲内にある躯体部品の線を非表示にできます。

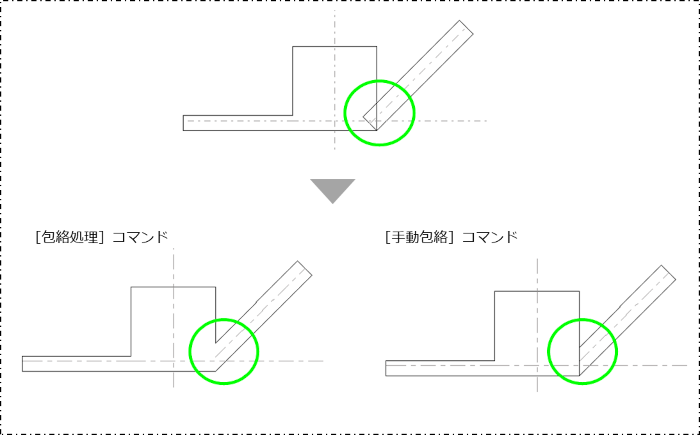

例えば、［包絡処理］コマンドで自動包絡した場合と［手動包絡］コマンドで線を非表示にした場合では、以下のような違いがあります。

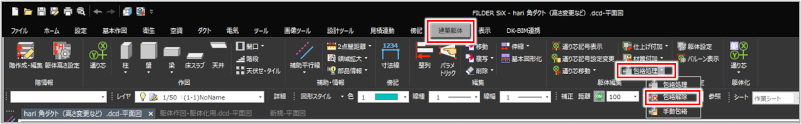

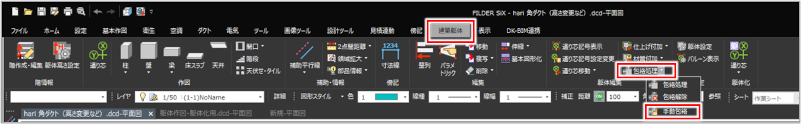

［建築躯体］タブの［包絡処理］プルダウンメニューから［手動包絡］コマンド（
）をクリックして実行します。

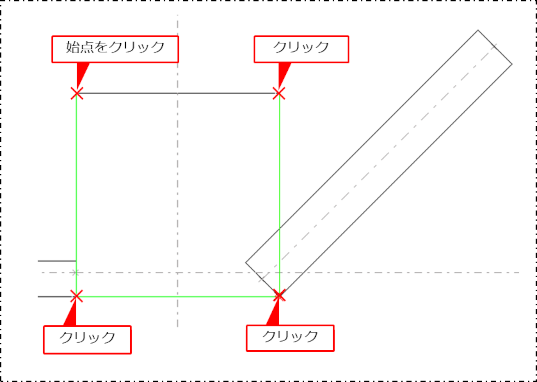

包絡処理を行う部分を線で囲むようにクリックして選択します。
線が交差しないように、頂点をクリックして範囲を指定します。
右クリックまたは［Enter］キーを押し、確定します。

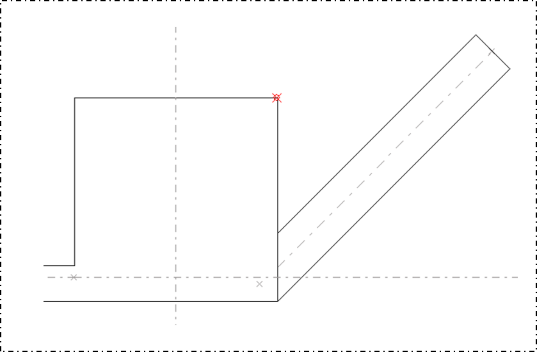

自動的に始点と接続されます。

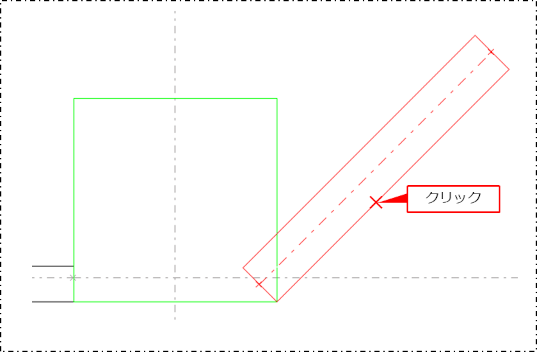

選択した範囲内で、非表示にしたい躯体部品をクリックします。
右クリックまたは［Enter］キーを押し、確定します。

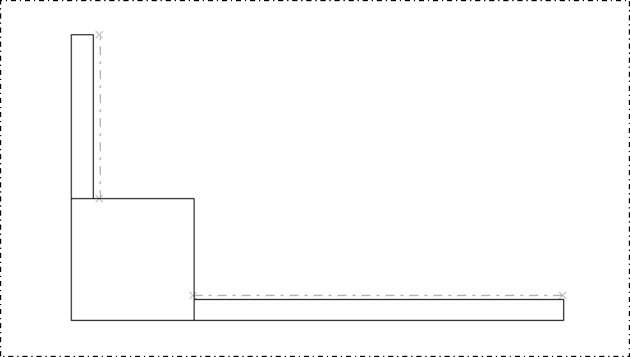

範囲内で選択した躯体部品が包絡処理されます。
|

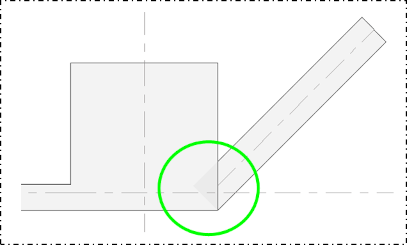

躯体に設定した塗りつぶしは包絡処理されません。塗りつぶしが不要な場合は非表示に設定してください。塗りつぶしの設定について、詳しくは以下を参照してください。
|
包絡処理を解除する（包絡解除）
［建築躯体］タブの［包絡処理］プルダウンメニューから［包絡解除］コマンド（
）をクリックして実行します。
包絡処理を解除する躯体部品を選択します。

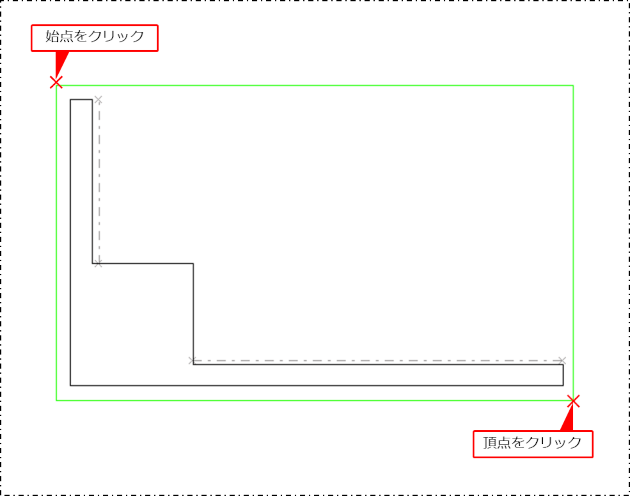

始点をクリックしてから、対角の頂点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。
包絡処理が解除されます。
