階段を作図する

建築躯体に階段を作図します。

階段は立面・3Dには表示されません。

［建築躯体］タブの［階段］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図方法を設定します。

項目

説明

階段種類

作図する階段の種類を［ストレート］［折り返し］［L字］から選択します。

配置モード

階段の配置方法を選択します。

（階段設定）をクリックします。

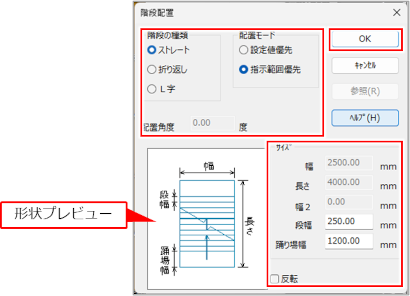

［階段配置］ダイアログが表示されます。

階段の種類、配置モード、角度、サイズを設定し、［OK］ボタンをクリックします。

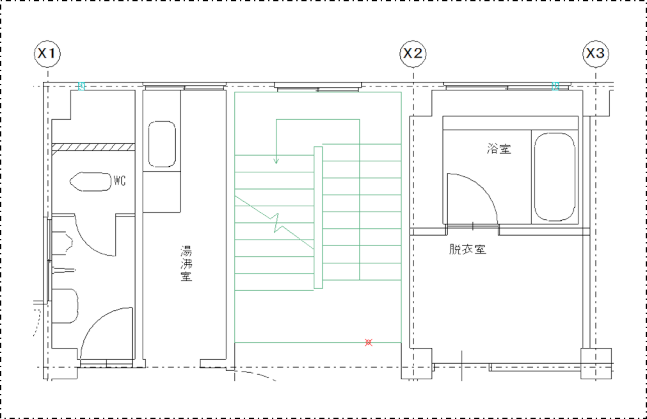

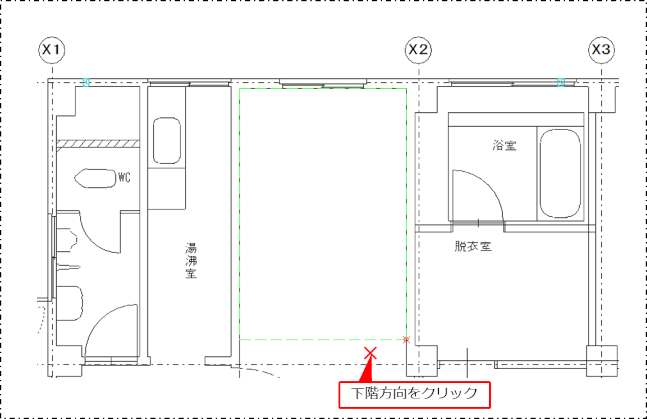

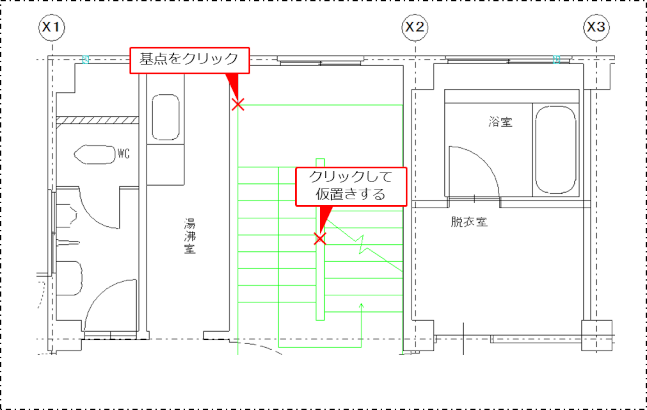

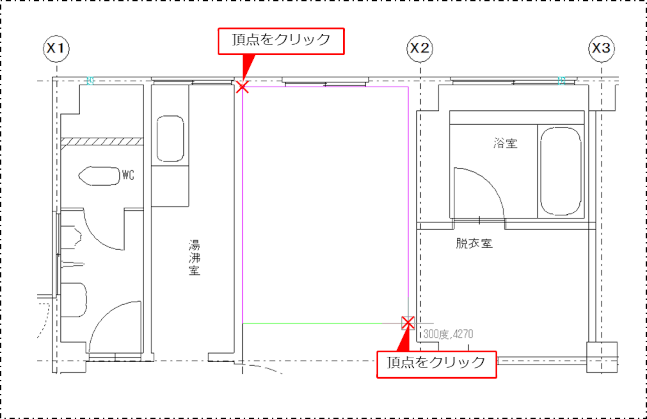

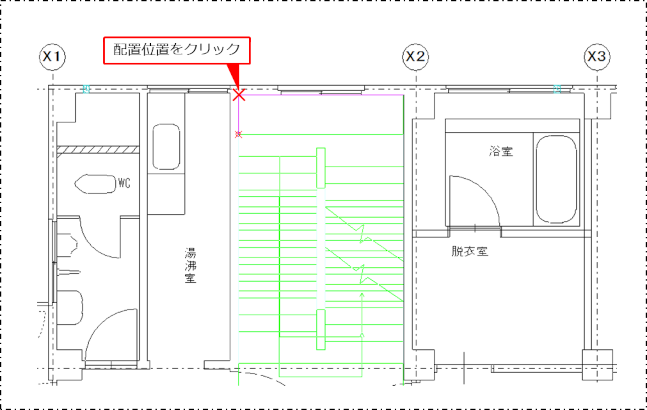

形状プレビューで階段の形状を確認できます。

項目	説明
階段の種類	作図する階段の種類を選択します。
配置モード	階段の配置方法を選択します。
配置角度	［配置モード］が［設定値優先］の場合に、階段を配置する角度を入力します。
幅	［配置モード］が［設定値優先］の場合に、階段の幅を入力します。
長さ	［配置モード］が［設定値優先］の場合に、階段の長さを入力します。
幅2	［階段の種類］が［L字］で［配置モード］が［設定値優先］の場合に、階段の幅2を入力します。
段幅	段の幅を入力します。
踊り場幅	踊り場の幅を入力します。
反転	階段を反転して作図する場合にチェックを付けます。
