天伏せ・タイルを作図する

指定した領域に、天伏せ・タイルを実寸で作図します。

［建築躯体］タブの［天伏せ・タイル］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図方法を設定します。

項目

説明

指示方法

天伏せ・タイルを配置する範囲の指定方法を選択します。

指示を終り作図

天伏せ・タイルの配置範囲を指定した後、ただちに天伏せ・タイルを配置する場合は、［On］を選択します。

［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

［On］にすると、以下のように作図ができます。

単独指示の場合（1つの閉鎖領域のみ作成）
1つの閉鎖領域を作図する前に［On］にします。1つ目の閉鎖領域を確定すると同時に、指定した領域に天伏せ・タイルが配置されます。
連続指示の場合（複数の閉鎖領域を作成し、最後にまとめて天伏せ・タイルを配置）
複数の閉鎖領域を作成した後、最後の天伏せ・タイル領域を指定する前に［On］にします。すべての閉鎖領域が作成されると、最後にまとめてハッチングが発生します。
配置した天伏せ・タイルは1つのグループとなり、後からこのグループの一部分を削除することはできません。

フランジもハッチング

角ダクト（複線）のフランジ部分にハッチングする場合は、［On］を選択します。

［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

（ハッチング設定）をクリックして表示される［天伏せ・タイル］ダイアログで、天伏せ・タイルの設定ができます。

（ハッチング設定）をクリックします。

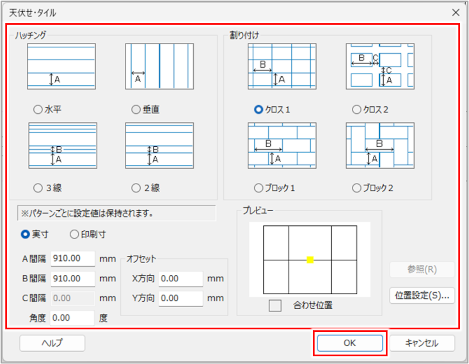

［天伏せ・タイル］ダイアログが表示されます。

ハッチングや割り付けの種類、サイズ、角度を設定し、［OK］ボタンをクリックします。

項目	説明
ハッチング割り付け	ハッチングと割り付けの種類を選択します。
実寸印刷寸	ハッチング間隔やオフセット入力した数値の寸法を実寸にするか、または印刷寸にするかを選択します。［割り付け］からパターンを選択した場合は、自動的に［実寸］が設定されます。
A間隔 B間隔 C間隔	ハッチングと割り付け時の線の間隔を入力します。
角度	天伏せ・タイルを配置する角度を入力します。
オフセット	ハッチングパターンの合わせ位置を、配置基準位置からオフセット配置する場合に、X方向およびY方向のオフセット距離を入力します。
プレビュー	天伏せ・タイルの配置イメージが表示されます。
［位置設定］ボタン	ハッチングと割り付けパターンの合わせ位置を設定する場合にクリックします。クリックすると［パターン合せ位置］ダイアログが表示されます。パターン合せ位置のタイプを選択し、［閉じる］ボタンをクリックします。

天伏せ・タイルを作図します。

［コマンドプロパティ］と［天伏せ・タイル］ダイアログで、以下の設定をしている場合を例に説明します。

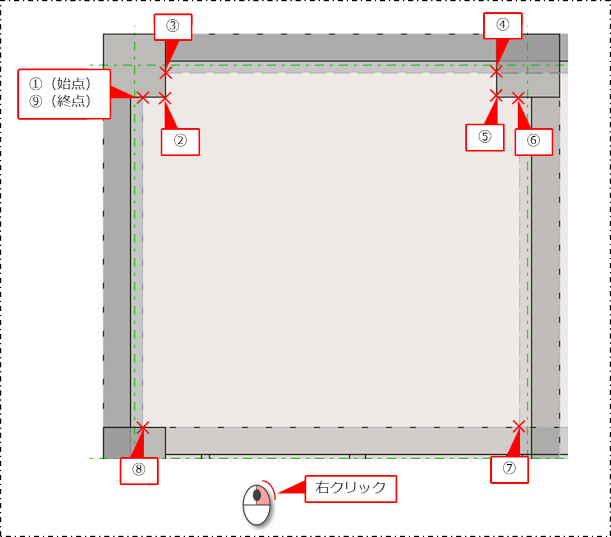

天伏せ・タイルを配置する範囲をクリックして指定してから、右クリックまたは［Enter］キーを押し、確定します。

例として、①（始点）～⑨（終点）の順にクリックして範囲を指定します。

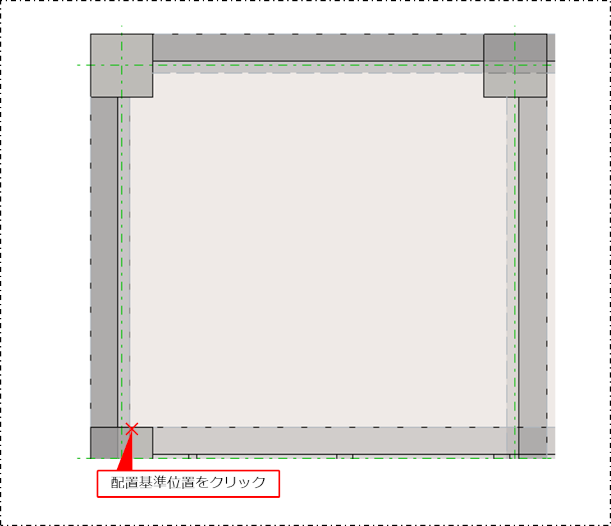

配置基準位置をクリックします。

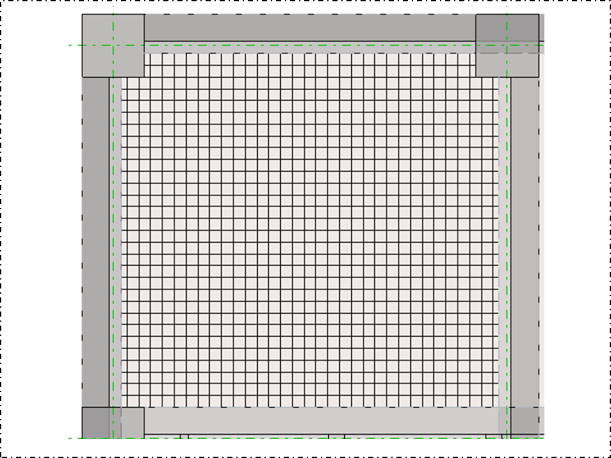

天伏せ・タイルが作図されます。

躯体図のレイヤを編集不可に設定する場合は、ツールバーの［レイヤ］の［詳細］ボタンから設定できます。詳しくは、以下を参照してください。
