通り芯に変換する

線分を、躯体の通り芯に変換します。

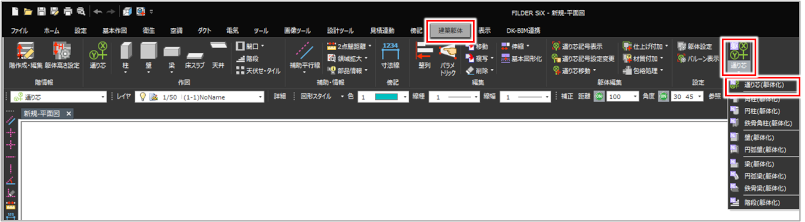

［建築躯体］タブの［通り芯］プルダウンメニューから［通り芯（躯体化）］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で通り芯のバルーンを設定します。

項目	説明
バルーン文字列	バルーンの文字列を入力します。文字列を「,」（半角カンマ）で区切って入力すると、バルーン内の文字を複数段（最大3段）で配置できます。
バルーン半径	バルーンの半径を入力します。
バルーンオフセット	通り芯とバルーンのオフセット値（通り芯の端点からの距離）を入力します。
バルーンフォント	バルーンのフォントを選択します。

通り芯に変換する線分・円弧をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

線分・円弧が通り芯に変換されます。

バルーンの作図方法について、詳しくは以下を参照してください。
