配管に接続する継手を変更しながら作図する

配管作図の途中で継手の部品種類を変更して作図します。

配管の継手を変更しながら作図する

ここでは、例としてエルボにショートエルボや大曲エルボを選択しながら作図します。

配管を作図します。

配管の作図方法について、詳しくは以下を参照してください。

配管ルートを作図する

継手を変更する位置でクリックします。

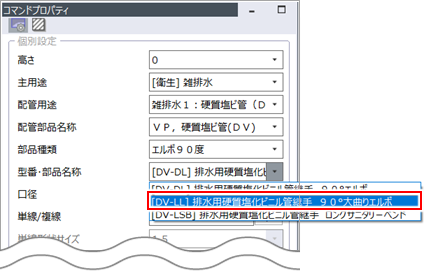

［コマンドプロパティ］の［型番・部品名称］から継手を選択します。

例として、［型番・部品名称］を「90°エルボ」から「90°大曲りエルボ」に変更します。

［コマンドプロパティ］の他の項目も作図の途中で変更できます。

配管の終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

終点を再度クリックしても、配管作図を確定できます。

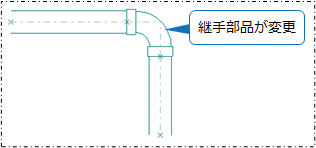

継手部品が変更されます。

エルボから分岐の配管ルートを作図する

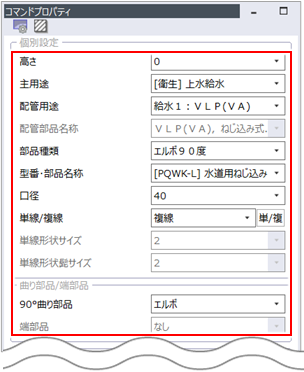

配管の［コマンドプロパティ］の設定を確認します。

既存の配管と同じ属性で作図する場合は、ワープ機能を使用できます。ワープ機能について、詳しくは以下を参照してください。

配置済みの図形と同じ属性で作図する（ワープ）

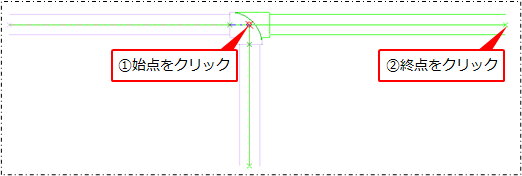

変更するエルボ上で始点をクリックし、配管の終点をクリックします。

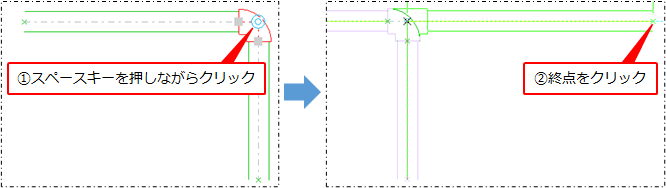

キーボードのスペースキーを使用して、エルボから分岐の配管ルートを作図することもできます。 エルボを選択後、スペースキーを押しながらをクリックし、終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

終点を再度クリックしても、配管作図を確定できます。

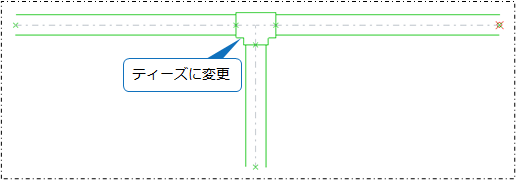

継手がエルボからティーズに変更され、分岐のルートが作図されます。
