配管や部品の向きを変更する
ティーズの向きの変更や、配管部品の回転ができます。これにより、簡単な操作で配管部品を正しい方向に配置できます。
ティーズの向きを変更する（配管向き変更）
レフネットジョイントなどのティーズの向きをマウスのクリック操作で変更します。
［配管向き変更］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

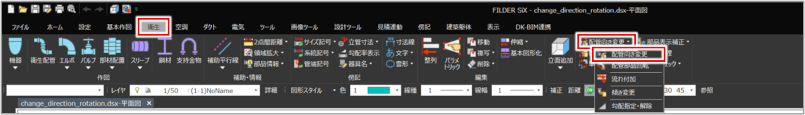

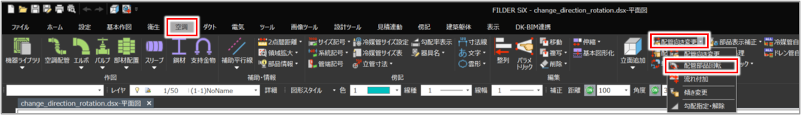

［衛生］タブ＞［配管向き変更］プルダウンメニュー＞［配管向き変更］ ［空調］タブ＞［配管向き変更］プルダウンメニュー＞［配管向き変更］ |
向きを変更するティーズをクリックします。
クリックするごとに、ティーズの向きが切り替わります。
右クリックメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押し、確定します。
|
デフォルトでは、作図を開始した位置が上流になるように設定されていますが、［配管設定］ダイアログの［基本］タブでの設定により、流れ方向を逆にすることも可能です。 配管の流れ方向の設定について、詳しくは以下を参照してください。 |
部品を回転させる（配管部品回転）
バルブやエルボなどの配管部品を指定した角度に回転させます。
［配管部品回転］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

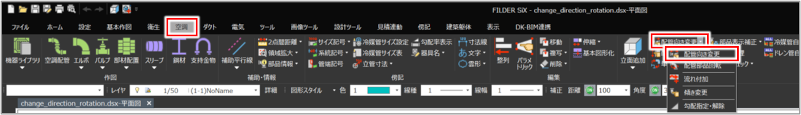

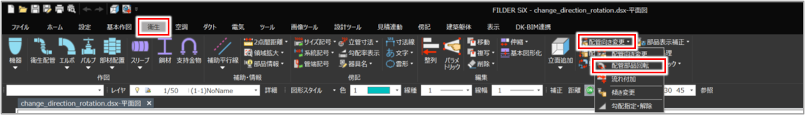

［衛生］タブ＞［配管向き変更］プルダウンメニュー＞［配管部品回転］ ［空調］タブ＞［配管向き変更］プルダウンメニュー＞［配管部品回転］ |

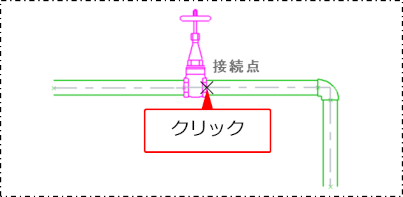

回転させたい配管部品の接続点をクリックします。
マウスカーソルを重ねると「接続点」と表示される点が接続点です。接続点が回転軸になります。
［配管回転移動］ダイアログが表示されます。
［回転角］に角度を入力し、［回転］ボタンをクリックします。
［回転］ボタンをクリックするごとに、入力した角度で配管部品が回転します。
| 項目 | 説明 | ||
|
回転角 |
部品の回転角度を入力します。 |
||
|
［回転］ボタン |
クリックすると、選択した部品が［回転角］に入力した角度だけ回転します。
|

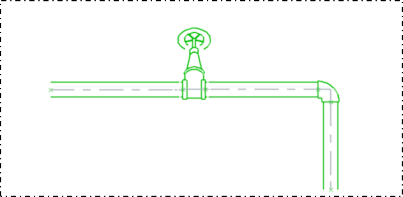

目的の角度に回転させたら、［OK］ボタンをクリックします。
表示されている状態で部品の回転が確定します。
