流れ方向を変更する（流れ付加）
図面上の配管の流れ方向を変更できます。また、サイジング制御により、口径の自動計算もできます。
［流れ付加］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

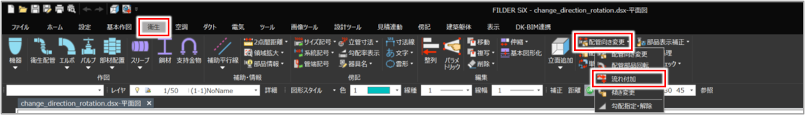

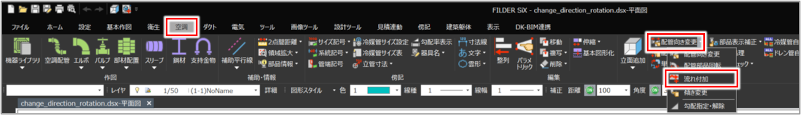

［衛生］タブ＞［配管向き変更］プルダウンメニュー＞［流れ付加］ ［空調］タブ＞［配管向き変更］プルダウンメニュー＞［流れ付加］ |
|
口径を自動計算する場合は、［表示］タブの［サイジング制御］にチェックを付けます。 |

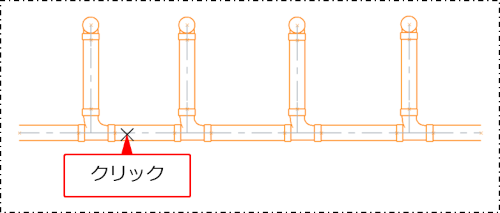

流れ方向を変更する配管をクリックします。
選択した部品の経路がすべてハイライト表示されます。

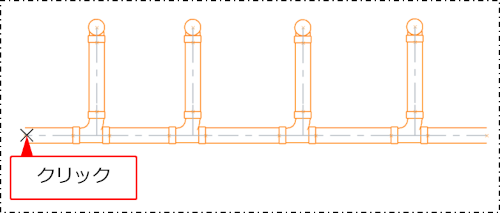

最上流または最下流の部品をクリックします。
クリックする部品が最上流か最下流かは、配管の用途により異なります。コマンドバーのメッセージ、または以下の分類を参照してください。
- 最上流の部品をクリックする配管：給水、給湯、冷媒、ガス、空調用水（往）、消火、空調ダクト
- 最下流の部品をクリックする配管：汚水、通気、空調用水（還）、排煙ダクト

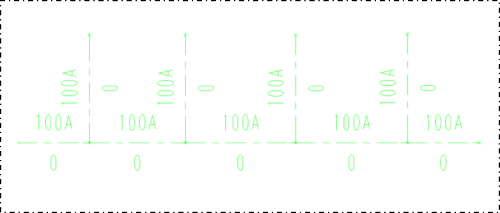

流れ方向が変更されます。
