ビューポートのレイヤを制御する

ビューポート内のレイヤの表示・非表示と、新規作成するビューポート内のレイヤの表示・非表示を設定します。

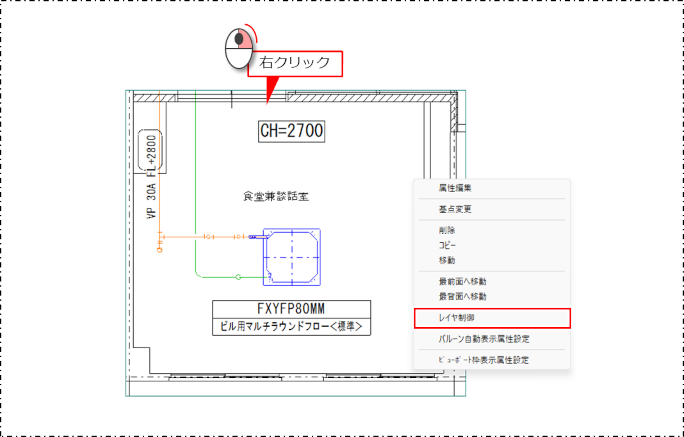

ビューポートを右クリックし、メニューから［レイヤ制御］をクリックします。

［レイヤ詳細］ダイアログが表示されます。

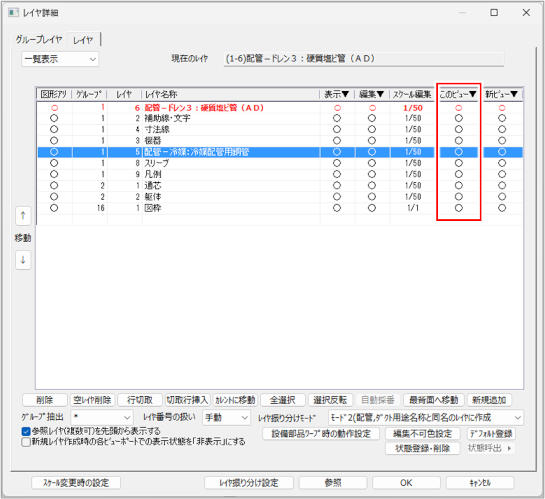

［このビュー▼］で、選択したビューポート内のレイヤの表示・非表示を切り替えます。

レイヤの表示・非表示の状態が［〇］（表示）［×］（非表示）で表示されます。クリックするたびに［〇］［×］が切り替わります。

カレントレイヤ（赤色の太文字で表示されているレイヤ）は、非表示にできません。

ここでは、「配管－冷媒：冷媒配管用銅管」レイヤを非表示にした場合を例に説明します。

レイヤ数が多い場合は、一覧表示にすると見やすくなります。 ［レイヤ詳細］ダイアログについて、詳しくは以下を参照してください。 レイヤ詳細ダイアログ

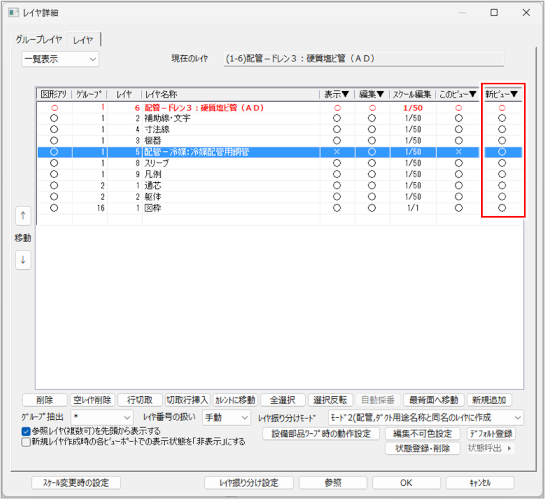

今後作成するビューポートのレイヤの表示を設定する場合今後作成するビューポートのレイヤの表示を設定する場合

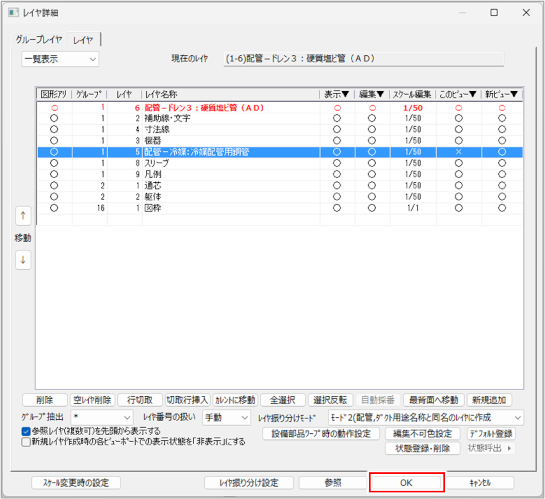

［OK］ボタンをクリックします。

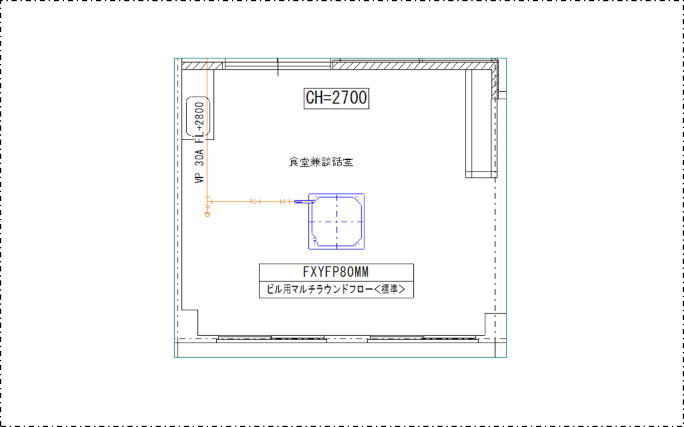

「配管－冷媒：冷媒配管用銅管」レイヤが非表示になります。
