レイヤ振り分けモード

図面を作図するときに、図形をどのようにレイヤに振り分けるかを設定します。

以下の3つのレイヤ振り分けモードがあります。

［モード1（カレントのレイヤに作成する）］：カレントレイヤに作図します。カレントレイヤを切り替えながら作図します。
［モード2（配管、ダクト用途名称と同名のレイヤに作成）］：基本図形はカレントレイヤに作図します。配管・ダクト・電気は、カレントグループ内に用途名称と同じ名称のレイヤが自動的に作成され、作図されます。
［モード3（レイヤ振分け設定でカスタマイズ）］：［レイヤ振り分け設定］ダイアログで設定した内容に従って、図形を各レイヤに振り分けて作図します。［レイヤ振り分け設定］ダイアログについて、詳しくは以下を参照してください。
［レイヤ振り分け設定］ダイアログ

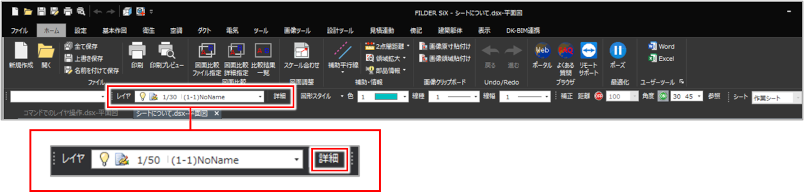

［レイヤ］ツールバーの［詳細］ボタンをクリックします。

［レイヤ詳細］ダイアログが表示されます。

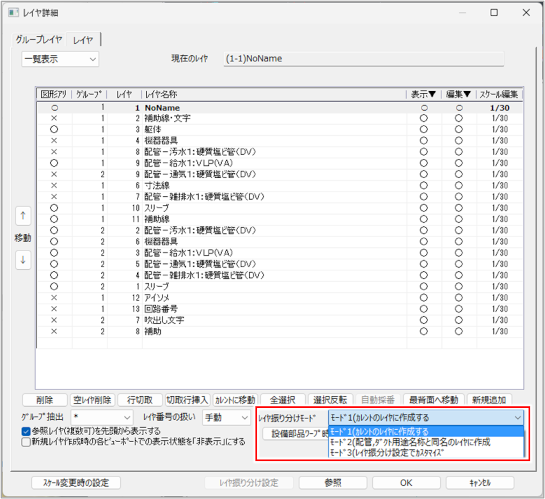

［レイヤ振り分けモード］プルダウンメニューで、レイヤ振り分けモードを選択します。

［モード2］を選択した場合は、カレントレイヤがあるグループ内でレイヤが自動作成されますので、カレントレイヤを必ず確認してください。カレントレイヤを変更する方法について、詳しくは以下を参照してください。

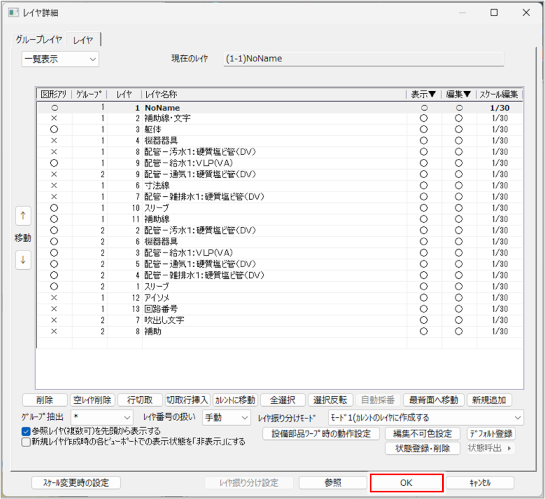

［OK］ボタンをクリックします。

レイヤ振り分けモードが設定されます。

［レイヤ振り分け設定］ダイアログ

［レイヤ振り分けモード］を［モード1］以外に設定した場合は、［レイヤ振り分け設定］ダイアログで図形のレイヤ振り分け方法を設定します。

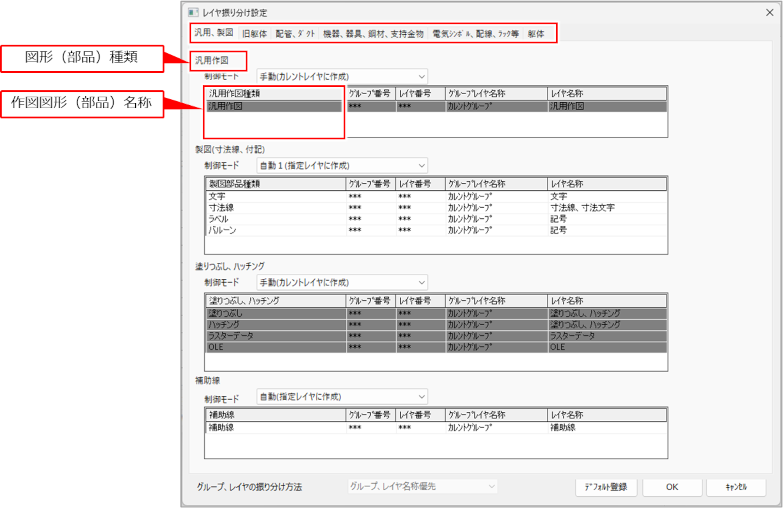

［レイヤ詳細］ダイアログで［設定］ボタンをクリックし、［レイヤ振り分け設定］をクリックすると、［レイヤ振り分け設定］ダイアログが表示されます。

［レイヤ振り分け設定］ダイアログは以下の図形種類のタブで構成されています。タブを切り替えながら、各図形種類のレイヤ振り分け設定を行います。

項目

説明

図形（部品）種類

設定する図形（部品）の種類が表示されます。

制御モード

レイヤ振り分けの制御方法を選択します。

［汎用、製図 − 製図（寸法線、付記）以外］［配管、ダクト］［電気シンボル、配線、ラック等］

［汎用、製図］−［製図（寸法線、付記）］

［自動1（指定レイヤに作成）］：作図するレイヤ名称を任意の名称に設定する場合に選択します。
［自動2（選択した図形に作成）］：寸法線作図時に2点目（最後）の基点として、指示した図形と同じレイヤに作図します。文字・ラベル・バルーンは、カレントレイヤに作図します。
［手動（カレントレイヤに作成）］：カレントレイヤに作図する場合に選択します。

［配管、ダクト］［電気シンボル、配線、ラック等］

作図図形（部品）名称

作図図形（部品）の名称が表示されます。

グループ番号

レイヤが所属するグループの番号が表示されます。ダブルクリックするとグループ番号を変更できます。

レイヤ番号

レイヤ番号が表示されます。ダブルクリックするとレイヤ番号を変更できます。

グループレイヤ名称

グループレイヤ名称が表示されます。ダブルクリックするとグループレイヤ名称を変更できます。

レイヤ名称

レイヤ名称が表示されます。ダブルクリックするとレイヤ名称を変更できます。

グループ、レイヤの振り分け方法

グループ、レイヤの振り分け方法を選択します。

作図中は設定を変更しないでください。設定を変更すると、レイヤの振り分けが正しく行われなくなる場合があります。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。
